CCNA学习资料 1.2 OSI七层模型

蔡老师思科答疑老师
思博金牌讲师
更新时间:2018年06月14日   作者:spoto | ccna  ccna学习资料  如何使用osi参考模型
通过学习本文,可以了解到以下内容:

什么是OSI七层模型
OSI每一个层的定义及用途
如何使用OSI参考模型分析网络通信过程

OSI 网际互联

OSI的概念:
– Open System Interconnect开放系统互连参考模型,是由ISO(国际标准化组织)定义的。它是个灵活的、稳健的和可互操作的模型。

OSI模型的目的:
– 规范不同系统的互联标准,使两个不同的系统能够较容易的通信,而不需要改变底层的硬件或软件的逻辑。

OSI模型分为七层:
– OSI把网络按照层次分为七层,由下到上分别为物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。

OSI的优点(不限于)

将网络的通信过程划分为小一些、简单一些的部件,因此有助于各个部件的开发、设计和故障排除;
通过网络组件的标准化,允许多个供应商进行开发;
通过定义在模型的每一层实现什么功能,鼓励产业的标准化;
允许各种类型的网络硬件和软件相互通信;
防止对某一层所做的改动影响到其他的层,这样就有利于开发。

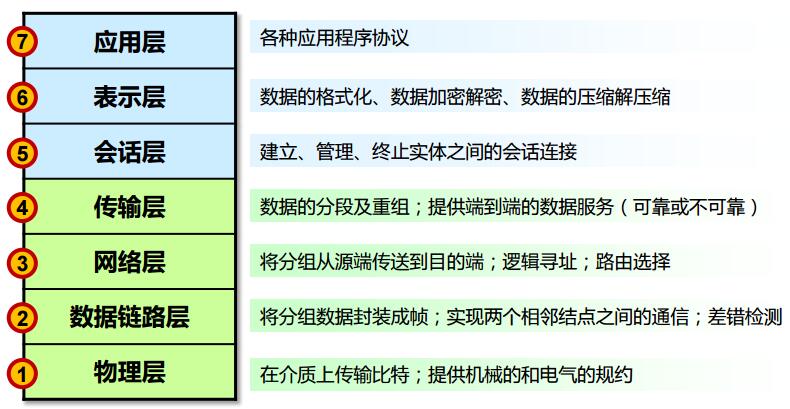

OSI参考模型

应用层:各种应用程序协议
表示层:数据的格式化、数据加密解密、数据的压缩解压缩
会话层:建立、管理、终止实体之间的会话连接
传输层::数据的分段及重组;提供端到端的数据服务(可靠或不可靠)
网络层:将分组从源端传送到目的端;逻辑寻址;路由选择
数据链路层:将分组数据封装成帧;实现两个相邻结点之间的通信;差错检测
 物理层:在介质上传输比特;提供机械的和电气的规约

OSI参考模型

特点:
1. OSI模型每层都有自己的功能集;
2. 层与层之间相互独立又相互依靠;
3. 上层依赖于下层,下层为上层提供服务。

第7层:应用层

为应用软件提供接口,使应用程序能够使用网络服务。
常见的应用层协议:
http(80)、ftp(20/21)、smtp(25)、pop3(110)、telnet(23)、dns(53)等
第7层:应用层

第6层:表示层

数据的解码和编码
数据的加密和解密
数据的压缩和解压缩
常见的标准如:
ASCII
JPEG
……
第6层:表示层

第5层:会话层

建立、管理和终止表示层实体之间的会话连接
在设各或节点之间提供会话控制
它在系统之间协调通信过程,并提供3种不同的方式来组织它们之间的通信:单工、半双工和全双工
第5层:会话层

第4层:传输层

负责建立端到端的连接,保证报文在端到端之间的传输。提供可靠及不可靠的传输机制。
服务点编址、分段与重组、连接控制、流量控制、差错控制。
第4层:传输层

第3层:网络层

定义逻辑地址
逻辑寻址,将数据分组从源传输到目的
路径选择、路由发现、维护路由表
第3层:网络层

路由(Routing)
路由(Routing)

工作在第3层的设备:路由器(Router)

隔离广播域;隔离广播
路由选择;维护路由表
寻址及转发
流量管理
连接广域网(WAN)

第2层:数据链路层

组帧、物理编址,将数据帧从链路上的一个节点传递到另一个节点
流量控制、差错控制、接入控制
第2层:数据链路层

MAC地址
MAC地址

工作在OSI 第2层的设备:交换机

每个端口是一个冲突域
整台交换机属于一个广播域
工作在OSI 第2层的设备:交换机

第1层:物理层

在介质上传递比特流
定义接口和媒体的物理特性
定义比特的表示、数据传输速率、信号的传输模式(单工、半双工、全双工)
定义网络物理拓扑(网状、星型、环型、总线型等)
第1层:物理层

设备:Hub集线器

整台设备在同一个冲突域 (collision domain)
整台设备都在同一个广播域( broadcast domain)
设备共享带宽
设备:Hub集线器

借助OSI模型理解数据传输过程
借助OSI模型理解数据传输过程

借助OSI模型理解数据传输过程(封装过程)
借助OSI模型理解数据传输过程(封装过程)

借助OSI模型理解数据传输过程(解封装过程)
 借助OSI模型理解数据传输过程(解封装过程)

以上就是思博CCNA学习资料之OSI七层模型的全部内容。
