今天还是想和同学聊聊交换机。之前,我已经发布过了不少关于交换机的内容:

除了Console口交换机哪些接口网工需牢记?


三层交换机到底怎么配置才算高级?小编手把手示范给你看人手一份!思科、华为、H3C交换机命名规则全收录

不会选交换机咋整?8年网工告诉你选型思路

这篇文章,再新增一点内容,供小白食用。接触过交换机的人,对交换机做的第一个操作,肯定就是寻找交换机接口。



但你知道,能从交换机接口,反推出交换机的性质吗?这篇文章,带着图解朝小白走来。给你看看交换机接口的世界



01 一个例子,快速理解交换机

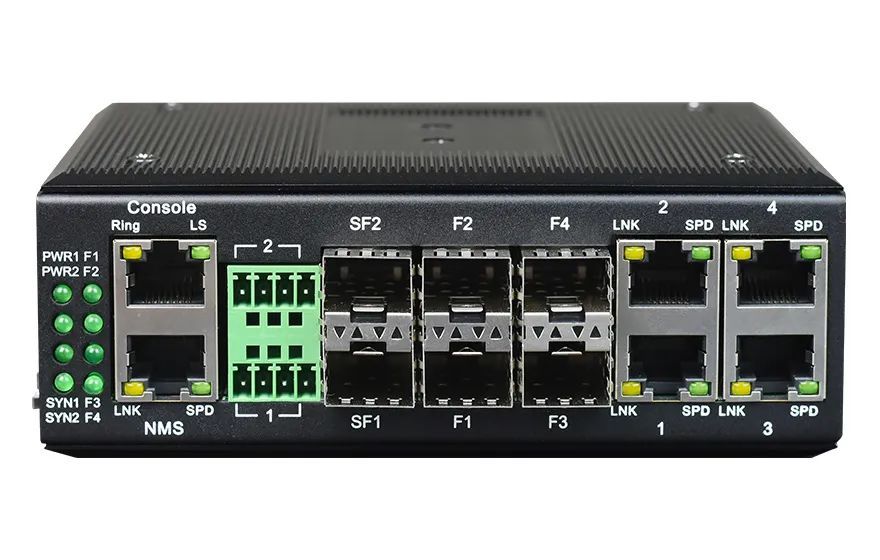

交换机端口



官方解释

交换机(Network switch)是一种网络硬件,通过报文交换接收和转发数据到目标设备。它是一个扩大网络的器材,能为子网络中提供更多的连接端口,以便连接更多的计算机。

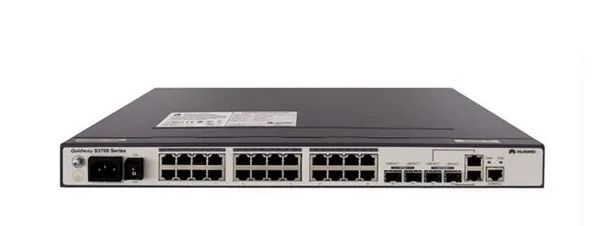

交换机



交换机是一种用于电(光)信号转发的网络设备,可以为接入交换机的任意两个网络节点提供独享的电信号通路。



平时你在生活中,似乎好像感觉不到交换机这玩意儿吧?但是我通过对比举例相信你就能明白了。



小区5号楼的所有住户,都同样用一根网线上网:



如果这时候使用交换机的话,身为住户,你上网是需要拨号的,但住户们各自使用自己的宽带,网速不会被其他住户限制;



如果你是用路由器(比交换机多了一个虚拟拨号的功能,但也包含了交换机的基本功能,下文将提及)上网,住户们共用一个IP地址,也就是共用一个网络,那你在打游戏,邻居在下载电影,这时候很可能就会被直接卡出局。



如此熟悉的场景,一下子就被拽进了现实生活中的网速里。这下有没有明白一点?



这时候,又有人问了:之前有听说过核心交换机,这个东西和普通的交换机又有什么区别?



如果你需要控制的电脑比较多(比如大于50台),你就很可能就会需要这个核心交换机。



交换机内部



普通交换机最多可以配置Vlan简单路由协议和一些简单的SNMP等功能,背板带宽相对来说是比较小的。



而核心交换机是针对网络架构来说的,如果是个几台电脑的小局域网,一个8口的小交换机就可以称之为核心交换机。



普通和核心最大的区别在哪?



可以这么说,核心交换机并不是交换机的一种类型,而是放在核心层(网络主干部分)的交换机,就叫核心交换机(普通交换机往往在汇聚层)。





02 交换机接口哪家强?



1、RJ-45接口



这种接口就是现在最常见的网络设备接口,俗称"水晶头",专业术语为RJ-45连接器,属于双绞线以太网接口类型。



RJ-45插头只能沿固定方向插入,设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

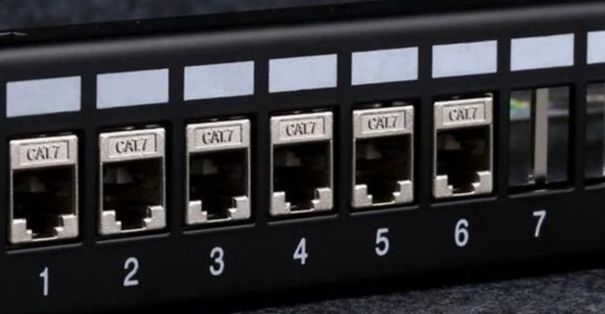

RJ-45插头端口



这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用,传输介质都是双绞线,不过根据带宽的不同对介质也有不同的要求,特别是1000Base-TX千兆以太网连接时,至少要使用超五类线,要保证稳定高速的话还要使用6类线。



2、SC光纤接口



SC光纤接口在100Base-TX以太网时代就已经得到了应用,因此当时称为100Base-FX(F是光纤单词fiber的缩写)。



不过当时由于性能并不比双绞线突出但是成本却较高,因此没有得到普及,现在业界大力推广千兆网络,SC光纤接口则重新受到重视。



SC光纤接口

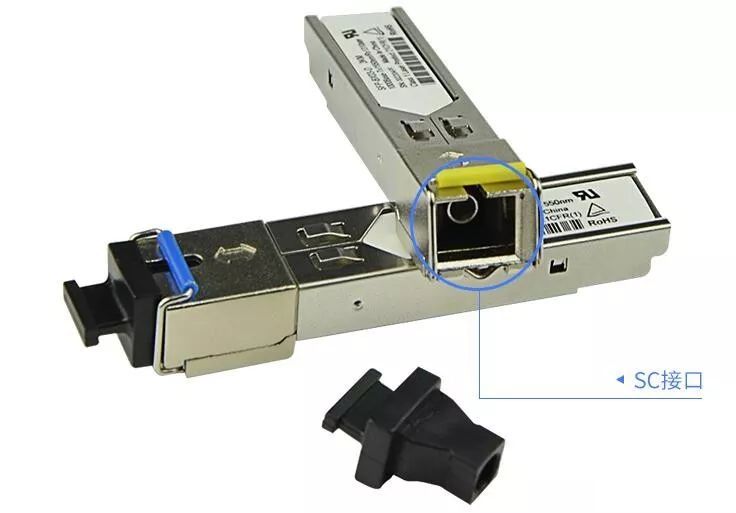

光纤接口类型很多,SC光纤接口主要用于局网交换环境,在一些高性能千兆交换机和路由器上提供了这种接口,它与RJ-45接口看上去很相似,不过SC接口显得更扁些,其明显区别还是里面的触片,如果是8条细的铜触片,则是RJ-45接口,如果是一根铜柱则是SC光纤接口。

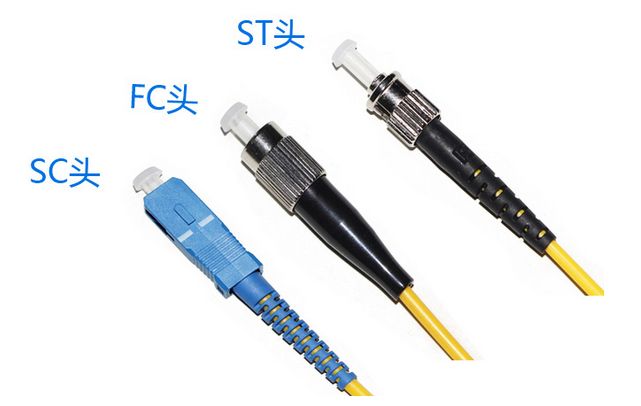

SC头 FC头 ST头



3、AUI接口



AUI接口专门用于连接粗同轴电缆,早期的网卡上有这样的接口与集线器、交换机相连组成网络,现在一般用不到了。



AUI接口

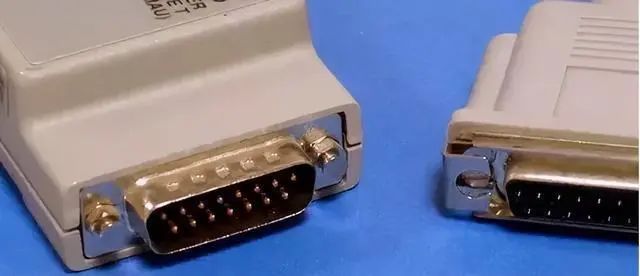

AUI接口是一种"D"型15针接口,之前在令牌环网或总线型网络中使用,可以借助外接的收发转发器(AUI-to-RJ-45),实现与10Base-T以太网络的连接。



4、FDDI接口



FDDI是目前成熟的LAN技术中传输速率最高的一种,具有定时令牌协议的特性,支持多种拓扑结构,传输媒体为光纤。



光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。FDDI使用双环令牌,传输速率可以达到100Mbps。



CCDI是FDDI的一种变型,它采用双绞铜缆为传输介质,数据传输速率通常为100Mbps。



FDDI-2是FDDI的扩展协议,支持语音、视频及数据传输,是FDDI的另一个变种,称为FDDI全双工技术(FFDT),它采用与FDDI相同的网络结构,但传输速率可以达到200Mbps。



由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点,常用于城域网、校园环境的主干网、多建筑物网络分布的环境。



于是,FDDI接口在网络骨干交换机上比较常见,现在随着千兆的普及,一些高端的千兆交换机上也开始使用这种接口。



5、Console接口



这个接口是用来配置交换机的,所以只有网管型交换机才有。



而且还要注意,并不是所有网管型交换机都有,那是因为交换机的配置方法有多种,如通过Telnet命令行方式、Web方式、TFTP方式等。

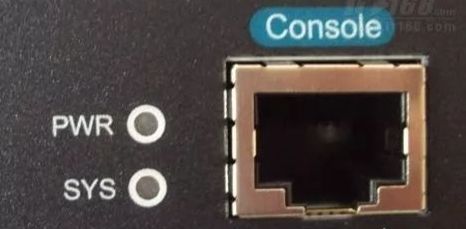

但要注意的是,用于交换机配置的Console端口并不是所有交换机都一样,有的采用与Cisco路由器一样的RJ-45类型Console接口,如图所示。



Console接口



其实啊,想学习交换机相关内容的小白不是一个两个。



如果你也对交换机这块无从下手,很想系统学习交换机一系列原理、操作、命令,可以了解一下思科/华为认证。



如果你学了思科/华为认证的CCNA/hcia初级认证课程,你就能学到:



交换机工作原理、交换基础及常见交换机端口、交换机三层互通及链路可靠性以及二层交换机和三层交换机的区别等。



如果你学到思科/华为认证的CCNP/HCIP中级认证课程,你就能进一步学到:



交换机堆叠、虚拟化技术原理及应用、交换机堆叠与集群技术等。



不仅只是理论,每节课后都有具体的实验教你操作,资深讲师的10年项目经验,不是白积累的
