萌新入门福利OSPF图解之一

更新时间:2022年11月16日   作者:spoto   标签(Tag):

好久没和同学们聊聊OSPF的技术,又有新的一批萌新陆续登场,想了想,还是得系统整理一番,以便一年又一年的新同学查一查、翻一翻。

关于OSPF,毕竟基础且经典思博网络也陆陆续续分享过一些内容,趣味科普,面试考题,实验操作,都有涉及。

从标题你也应该知道,这份图解很详尽,所以,思博老杨打算分三期更新完毕,方便大家阅读。

第一篇图解更新的内容包括:OSPF的基础技术点、OSPF报文类型,以及配置OSPF的详解。



一、OSPF基础知识

01 链路状态路由协议



链路状态路由协议

运行链路状态路由协议的路由器,比运行距离矢量路由协议的路由器识别更多的网络信息。

每一台路由器拥有整个拓扑结构,能够根据准确的网络拓扑信息独立地作出决策。



02 链路状态数据结构

邻居表:也被称为邻接数据库,包含邻居列表

拓扑表

  • 通常被称为链路状态数据库(LSDB
  • 包含该区域或网络中的所有路由器及其连接链路
  • 区域内的所有路由器有相同的LSDB



路由表:

通常称为转发数据库(forwarding database),包含到目的地的最佳路径。

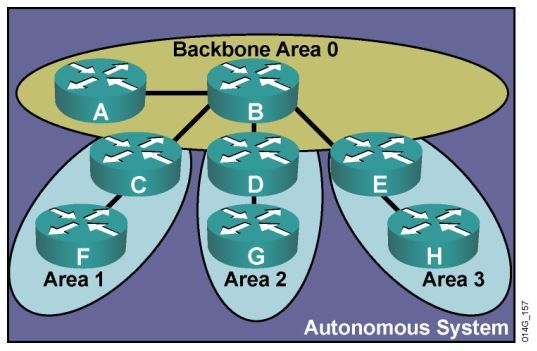

03 网络层次结构

链路状态路由协议通过OSPF协议执行具有层次网络结构。两层的层次结构由中转区域 (骨干区域0)和常规区域 (非骨干区域)组成。

OSPF区域特点:

  • 最大限度地减少路由表条目
  • 本地区域内拓扑变化的影响
  • 在区域边界阻止LSA的泛洪
  • 需要分层网络设计
  • 路由器AB都是骨干路由器
  • 骨干路由器属于区域
  • 路由器CDE被称为区域边界路由器
  • ABR连接着骨干区域和非骨干区域

网络层次结构

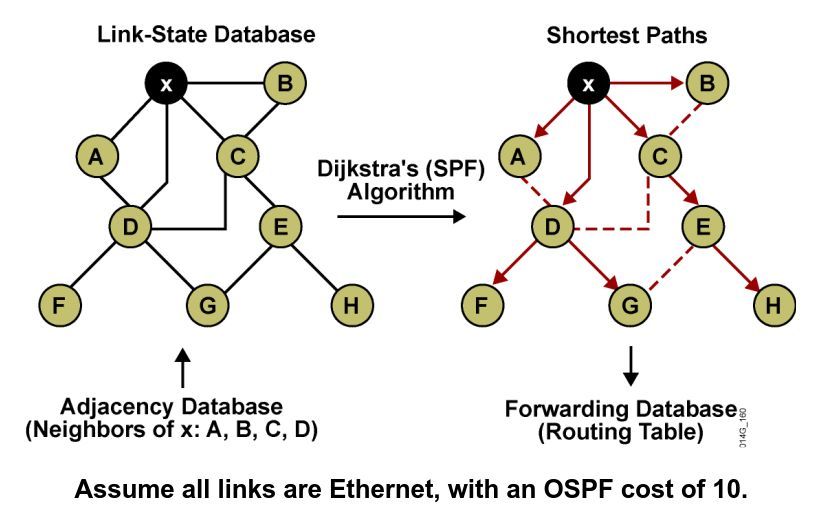

04 SPF计算

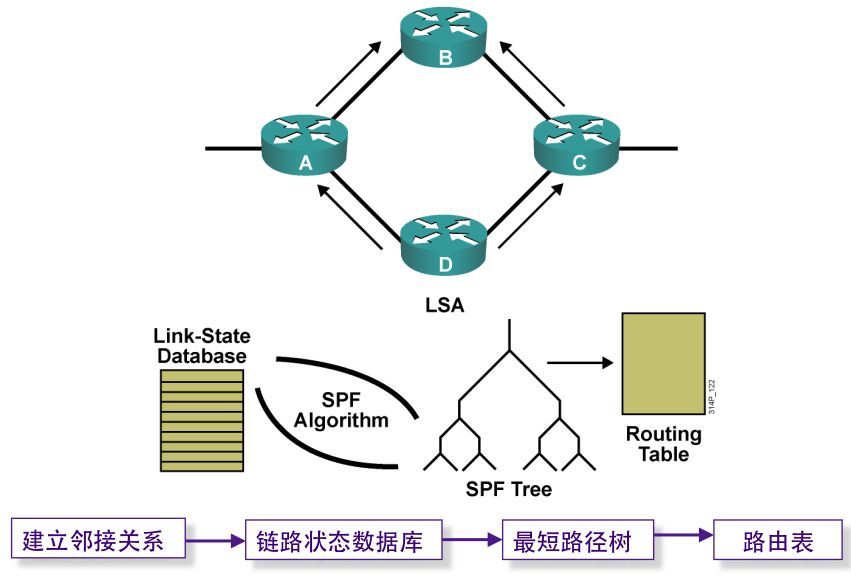

SPF计算



二、OSPF报文类型

01 OSPF报文类型

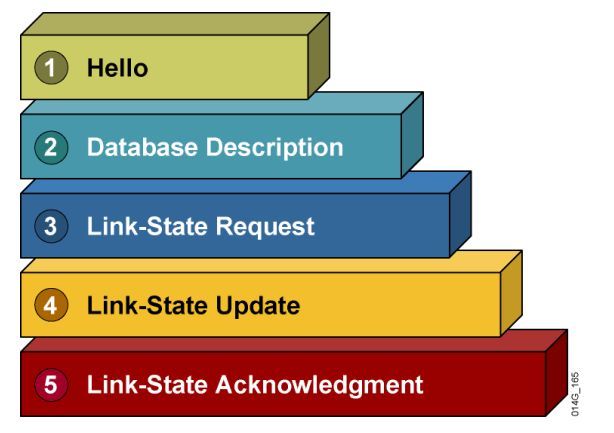

OSPF报文类型

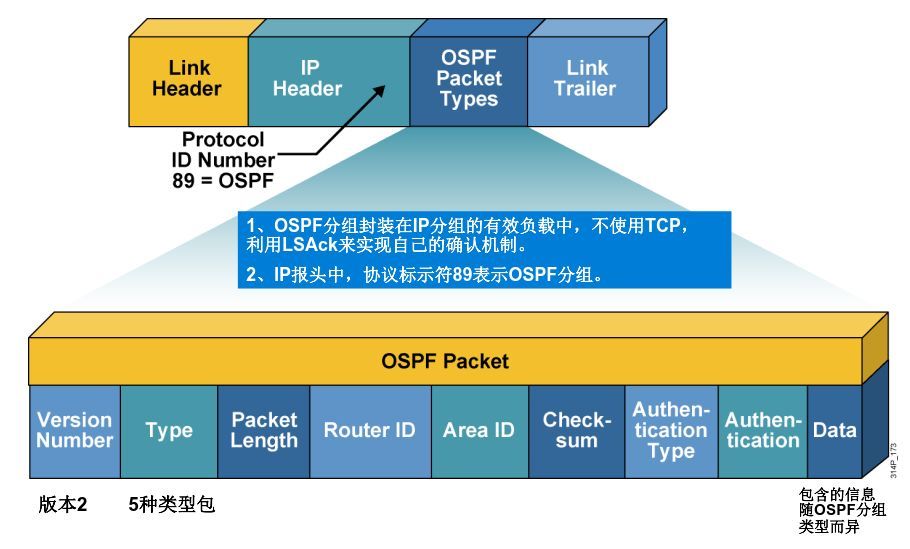

02 OSPF报文头格式

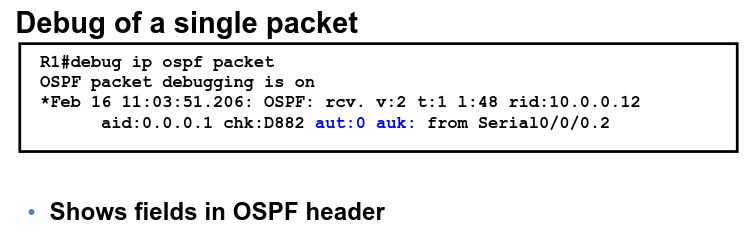

OSPF报文头格式



03 OSPF邻居建立过程

过程详细描述:

(1) OSPF路由器接口up,发送Hello包(NBMA模式时将进入Attempt状态)

(2) OSPF路由器接口收到Hello包,进入Init状态;并将该Hello包的发送者的Router ID,添加到Hello包(自己将要从该接口发送出去的Hello包)的邻居列表中

(3) OSPF路由器接口收到邻居列表中含有自己Router IDHello包,进入Two-way状态,形成OSPF邻居关系,并把该路由器的Router ID添加到自己的OSPF邻居表中

(4) 在进入Two-way状态后,广播、非广播网络类型的链路,在DR选举等待时间内进行DR选举。点对点没有这个过程

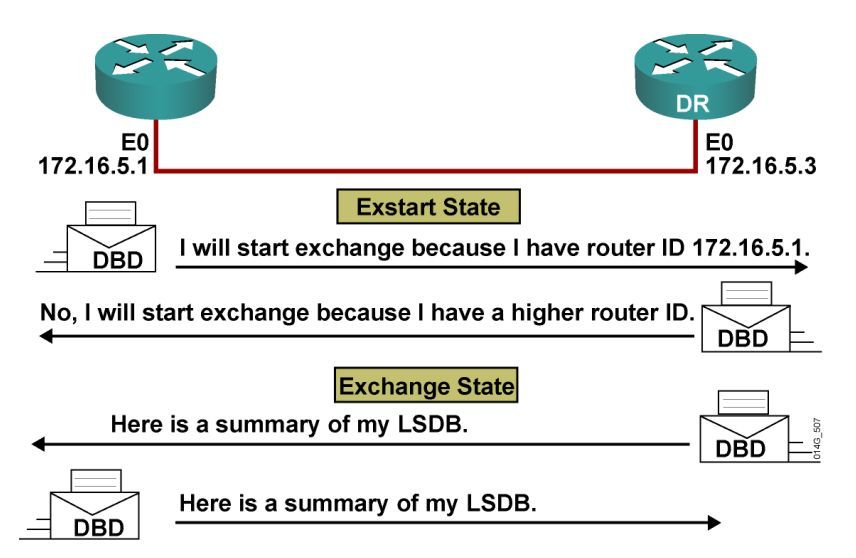

(5) DR选举完成或跳过DR选举后,建立OSPF邻接关系,进入exstart(准启动)状态;并选举DBD交换主从路由器,以及由主路由器定义DBD序列号,Router ID大的为主路由器。目的是为了解决DBD自身的可靠性

(6) 主从路由器选举完成后,进入Exchange(交换)状态,交换DBD信息

(7) DBD交换完成后,进入Loading状态,对链路状态数据库和收到的DBDLSA头部进行比较,发现自己数据库中没有的LSA就发送LSR,向邻居请求该LSA;邻居收到LSR后,回应LSU;收到邻居发来的LSU,存储这些LSA到自己的链路状态数据库,并发送LSAck确认

(8) LSA交换完成后,进入FULL状态,所有形成邻居的OSPF路由器都拥有相同链路状态数据库

(9) 定期发送Hello包,维护邻居关系



1. 邻居关系: Hello包

邻居关系: Hello包



2. 建立双向通信

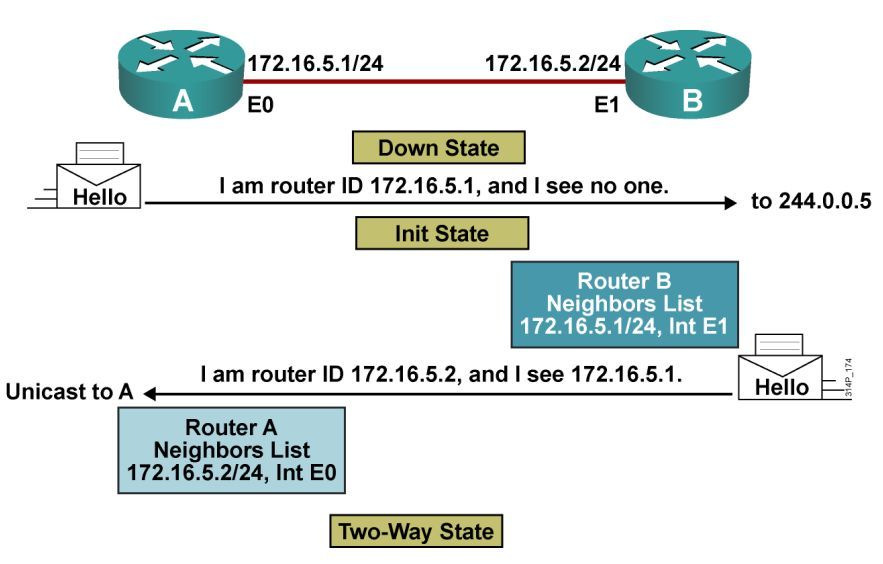

建立双向通信



3. 发现网络路由

发现网络路由



4. 添加链路状态条目

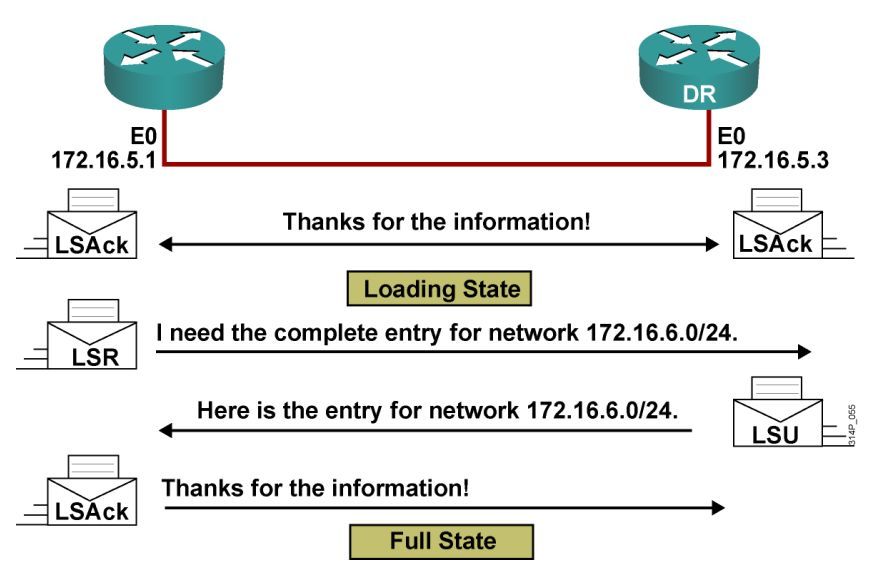

添加链路状态条目



5. 维护路由信息

维护路由信息



04 LSA序列编号

1. LSDB中每一条LSA维护一个序列号

2. 序列号的长度为4个字节,范围是0x80000001 ~ 0x7FFFFFFF

3. OSPF每隔30分钟泛洪每一条LSA以保持适当的数据库同步

4. 每次LSA泛洪,序列号被加1

5. 最终,一个LSA序列号将返回到0x80000001的。当发生这种情况时,现有的LSA达到最大老化时间,重新刷新LSA时间

6. 当路由器遇到一个LSA的两个实例,它必须确定哪个更新,具有较新的(更高)的LSALS序列号是更一些

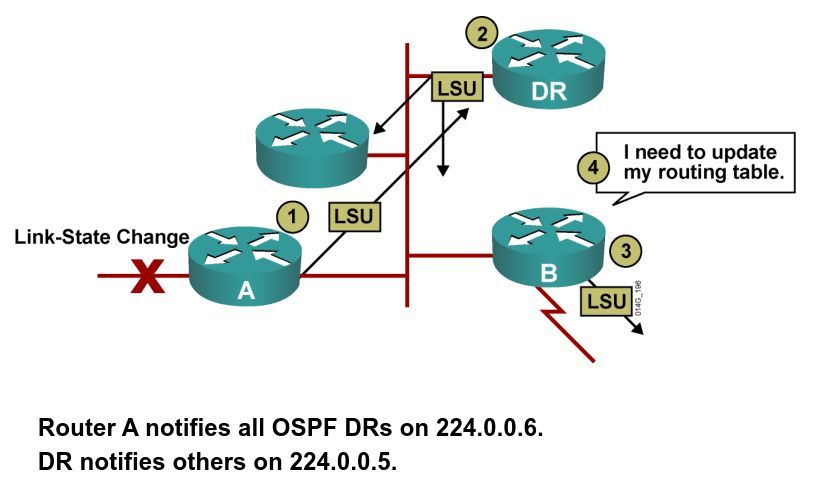

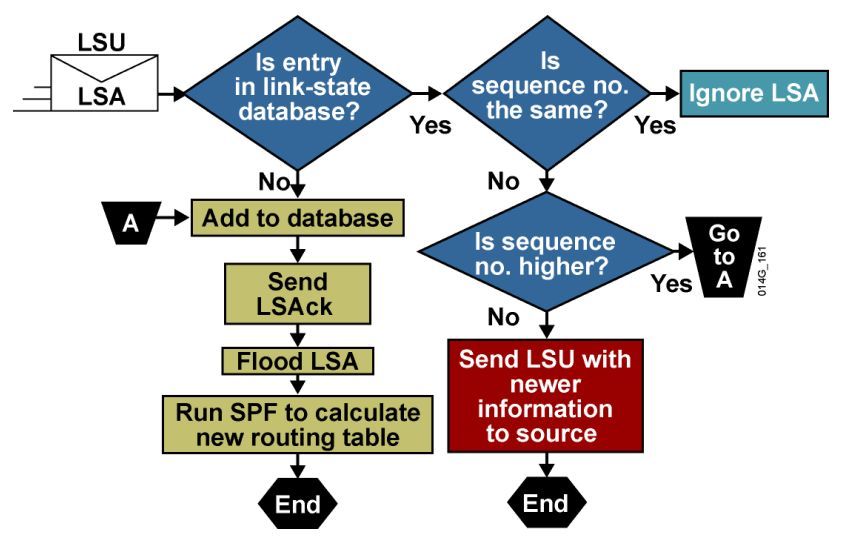

05 LSA操作

LSA操作



 LSA序列号和最大年龄:

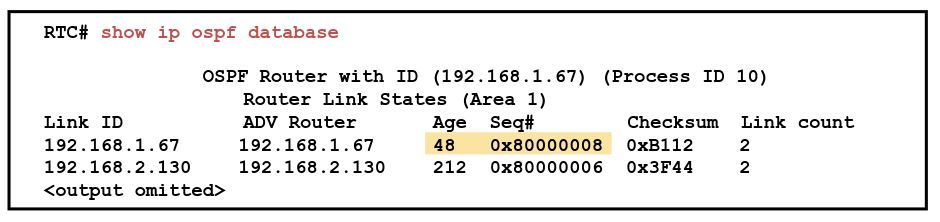

 LSA序列号和最大年龄

 LSA序列号和最大年龄



三、配置OSPF

01 配置OSPF

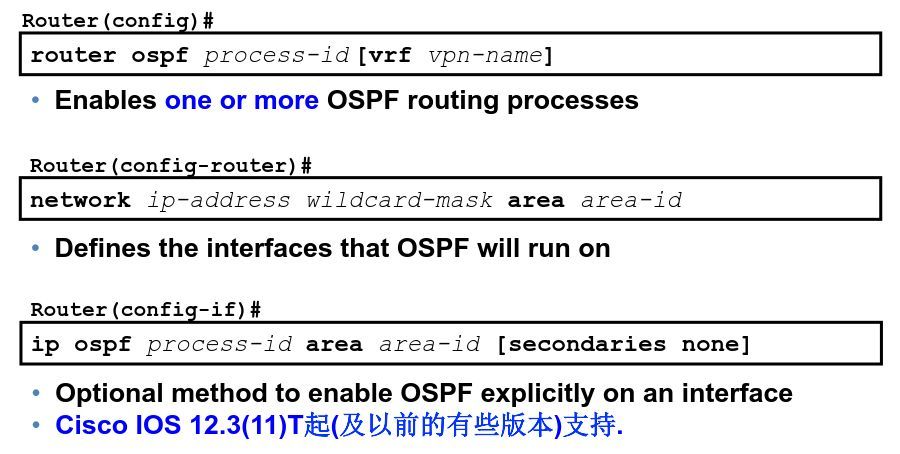

配置OSPF



02 OSPF Router ID

1. OSPF网络内通过OSPF router ID标识路由器。

2. LSDBs 使用OSPFRouter ID 区分不同的路由器。

3. 默认情况下, Router IDOSPF进程启动时选择活动接口中最⼤大的IP地址。

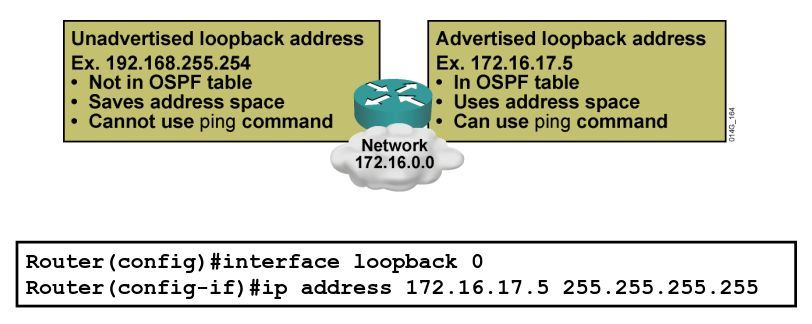

4. 环回接口可以参与OSPF路由器ID的选举,如果存在Loopback接口,路由器ID是在任何活动的loopback接口中最大的IP地址。

5. OSPFRouter-id命令可以用来覆盖OSPF路由器ID

6. 使用Loopback接口或一个Router-id命令用于保持Router-ID稳定.

OSPF Router ID

  • If the OSPF process is already running, the router must be
  • reloaded or the OSPF process must be removed and
  • reconfigured before the new loopback address will take effect



OSPF router-id 命令:

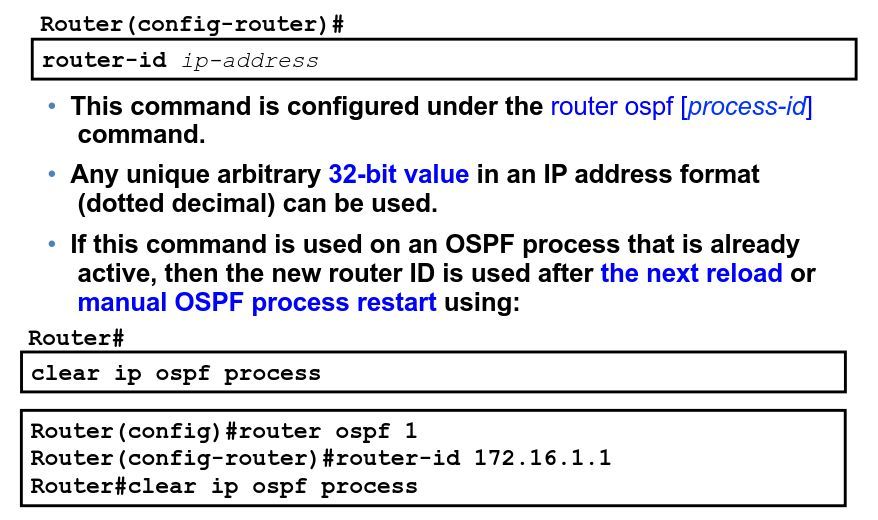

OSPF router-id 命令
