如何配置静态路由?

更新时间:2021年04月07日   作者:spoto   标签(Tag):
静态路由是一种需要管理员手工配置的特殊路由。
静态路由在不同网络环境中有不同的目的:
•当网络结构比较简单时,只需配置静态路由就可以使网络正常工作。
•在复杂网络环境中,配置静态路由可以改进网络的性能,并可为重要的应用保证带宽。

配置静态路由

静态路由基础

路由器根据路由转发数据包,路由可通过手动配置和使用动态路由算法计算产生,其中手动配置产生的路由就是静态路由。
静态路由比动态路由使用更少的带宽,并且不占用CPU资源来计算和分析路由更新。但是当网络发生故障或者拓扑发生变化后,静态路由不会自动更新,必须手动重新配置。静态路由有5个主要的参数:目的地址和掩码、出接口和下一跳、优先级。

目的地址和掩码

IPv4的目的地址为点分十进制格式,掩码可以用点分十进制表示,也可用掩码长度(即掩码中连续‘1’的位数)表示。IPv6的目的地址和掩码请参见《配置指南-IP业务配置》中的“IPv6基础配置-原理描述-IPv6地址”。当目的地址和掩码都为零时,表示静态缺省路由。

出接口和下一跳地址

在配置静态路由时,根据不同的出接口类型,指定出接口和下一跳地址。
•对于点到点类型的接口,只需指定出接口。因为指定发送接口即隐含指定了下一跳地址,这时认为与该接口相连的对端接口地址就是路由的下一跳地址。
•对于NBMA(Non Broadcast Multiple Access)类型的接口(如ATM接口),配置下一跳IP地址。因为这类接口支持点到多点网络,除了配置静态路由外,还需在链路层建立IP地址到链路层地址的映射,这种情况下,不需要指定出接口
•对于广播类型的接口(如以太网接口)和VT(Virtual-template)接口,必须指定通过该接口发送时对应的下一跳地址。因为以太网接口是广播类型的接口,而VT接口下可以关联多个虚拟访问接口(Virtual Access Interface),这都会导致出现多个下一跳,无法唯一确定下一跳。

静态路由与BFD联动

与动态路由协议不同,静态路由自身没有检测机制,当网络发生故障的时候,需要管理员介入。静态路由与BFD联动可为静态路由绑定BFD会话,利用BFD会话来检测静态路由所在链路的状态,具体过程如下:
•当某条静态路由上的BFD会话检测到链路故障时,BFD会将故障上报系统,促使该路由失效,使该路由在IP路由表中不可见。
•当某条静态路由上的BFD会话检测到故障的链路重新建立成功时,BFD会上报系统,激活该路由,使该路由重新出现在IP路由表中。

静态路由配置举例

配置IPv4静态路由示例

组网需求

属于不同网段的主机通过几台Router相连,要求不配置动态路由协议,实现不同网段的任意两台主机之间能够互通。

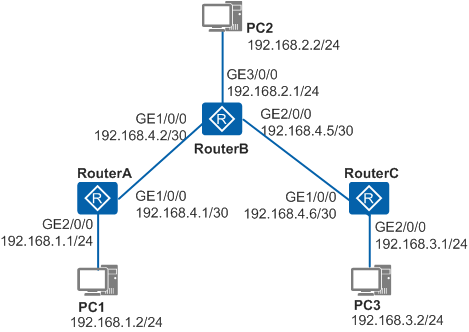

配置IPv4静态路由示例

配置思路

采用如下的思路配置IPv4静态路由:
1.配置各路由器接口的IP地址,实现设备网络互通。
2.在各主机上配置IP缺省网关,在各台路由器上配置IP静态路由及缺省路由,实现不配置动态路由协议,使不同网段的任意两台主机之间能够互通。

操作步骤

1. 配置各路由器接口的IP地址
# 在RouterA上配置接口IP地址,RouterB和RouterC的配置与RouterA相同,此处省略。

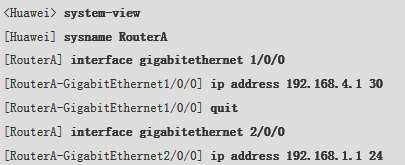

配置各路由器接口的IP地址

2. 配置静态路由
# 在RouterA上配置IPv4缺省路由。
[RouterA] ip route-static 0.0.0.0 0.0.0.0 192.168.4.2
# 在RouterB上配置两条IPv4静态路由。
[RouterB] ip route-static 192.168.1.0 255.255.255.0 192.168.4.1
[RouterB] ip route-static 192.168.3.0 255.255.255.0 192.168.4.6
# 在RouterC上配置IPv4缺省路由。
[RouterC] ip route-static 0.0.0.0 0.0.0.0 192.168.4.5
3. 配置主机
配置主机PC1的缺省网关为192.168.1.1,主机PC2的缺省网关为192.168.2.1,主机PC3的缺省网关为192.168.3.1。
4. 验证配置结果
# 显示RouterA的IP路由表。
显示RouterA的IP路由表
# 使用Ping命令验证连通性。
使用Ping命令验证连通性
# 使用Tracert命令验证连通性。

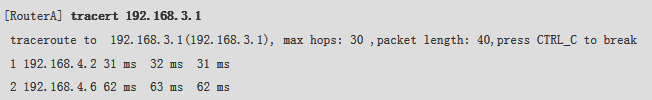

使用Tracert命令验证连通性

配置IPv4静态路由与BFD联动示例

组网需求

RouterA通过RouterB与外部网络相连,其中RouterA与RouterB之间通过SwitchC互连。要求RouterA能与外部网络正常通信,并在RouterA和RouterB之间实现毫秒级故障感知,提高收敛速度。
配置IPv4静态路由与BFD联动示例

配置思路

采用如下思路配置IPv4静态路由与BFD联动:
1.配置各路由器接口的IP地址,实现设备网络互通。
2.在RouterA和RouterB上配置BFD会话,实现RouterA和RouterB之间的毫秒级故障感知。
3.在RouterA上配置通向外部网络的缺省路由,并将此缺省路由与配置的BFD会话联动,实现快速检测链路故障,提高路由的收敛速度。

操作步骤

1.配置各路由器接口IP地址
# 在RouterA上配置接口的IP地址。
 system-view
[Huawei] sysname RouterA
[RouterA] interface gigabitethernet 1/0/0
[RouterA-GigabitEthernet1/0/0] ip address 1.1.1.1 24
[RouterA-GigabitEthernet1/0/0] quit
RouterB的配置与RouterA一致(略)。
2.配置RouterA和RouterB之间的BFD会话
# 在RouterA上配置与RouterB之间的BFD会话。
[RouterA] bfd
[RouterA-bfd] quit
[RouterA] bfd aa bind peer-ip 1.1.1.2
[RouterA-bfd-session-aa] discriminator local 10
[RouterA-bfd-session-aa] discriminator remote 20
[RouterA-bfd-session-aa] commit
[RouterA-bfd-session-aa] quit
# 在RouterB上配置与RouterA之间的BFD Session。
[RouterB] bfd
[RouterB-bfd] quit
[RouterB] bfd bb bind peer-ip 1.1.1.1
[RouterB-bfd-session-bb] discriminator local 20
[RouterB-bfd-session-bb] discriminator remote 10
[RouterB-bfd-session-bb] commit
[RouterB-bfd-session-bb] quit
3.配置静态缺省路由并绑定BFD会话
# 在RouterA上配置到外部网络的静态缺省路由,并绑定BFD会话aa。
[RouterA] ip route-static 0.0.0.0 0 1.1.1.2 track bfd-session aa
4.验证配置结果
# 配置完成后,在RouterA和RouterB上执行display bfd session all命令,可以看到BFD会话已经建立,且状态为Up。在系统视图下执行display current-configuration | include bfd命令,可以看到静态路由已经绑定BFD会话。
