新华三H3C设备命令最全大合集(2022新版)

更新时间:2022年11月25日   作者:spoto   标签(Tag):

今天更新的是H3C的设备命令汇总(包含配置命令、巡检命令、命名规则、排错命令等内容),希望能提高你的工作效率。

新华三H3C设备命令最全大合集(2022新版)



一、H3C交换机常用巡检命令

system-view #进入系统视图

user-interface vty 0 4 #vty就是用telnet/ssh远程进入交换机的界面(虚拟界面)

screen-length 0 #指定要在屏幕上显示行数,0默认是没有分页(全部显示)

01 硬件状态、IOS版本信息检查

display clock  #系统时间

display version #查看版本信息,最近一次重新启动的时间

display enviroment #设备温度

display device #单板运行状态

display device manuinfor #查看设备序列号

display power #查看电源状况

display fan  #查看风扇状况

display cpu-usage  #查看cpu最近5S1m5m占用率

display cpu history #查看cpu使用记录

display cpu-usage task #查看CPU利用率

display memory  #查看内存大小和占用率

display logbuffer #日志缓冲区

dir flash: #查看flash

dis boot-loader #显示软件映像文件

display arp #查看arp(目的IP与目的MAC的映射关系)

display mac-address #查看mac地址表(二层转发通过mac地址表)

display ntp status #ntp状态信息

reset counters interface #清除接口统计信息,方便下次巡检查看接口错误包是否增加

display elabel #路由器设备命令查看电子标签信息(华为)改用display device manuinfo

display ndp #路由器设备命令华三V5版本支持,现在改用display lldp neighbor-information

display diagnostic-information #故障信息收集



02 系统运行配置状态检查

display interface #接口流量、链路状态

dis current-configuration inter #地址分配

dis current-configuration |include ospf #路由扩散

display ip routing-table #路由信息

display ip interface #显示 vlan 端口统计数据

display saved-configuration #保存配置文件

display logbuffer #日志信息

display port trunk #查看参与 trunk 的端口



03 STP 信息检查

display stp root #查看 stp 根情况

display stp brief #查看 stp 简单信息

display stp abnormal-port #查看是否有非正常端口

display stp region-configuration #生成树区域配置

display lldp neighbor-information #查看链路层邻居发现协议(邻居信息)

display tcp status #路由器设备命令—tcp统计数据

display tcp statistics #交换机设备命令—tcp统计数据



04 vrrp 和端口聚合检查

display vrrp #查看虚拟路由冗余协议

display vrrp statistics #查看主备用状态

display link-aggregation summary #查看链路聚合组的情况



二、H3C交换机的基本配置

 01  基本配置

<H3C>      //用户直行模式提示符,用户视图



<H3C>system-view    //**进入系统视图**

[H3C] sysname xxx   //设置主机名成为xxx这里使用修改特权用户密码



 02  用户配置

<H3C>system-view

[H3C]super password H3C     //设置用户分级密码

[H3C]undo superpassword     //删除用户分级密码

[H3C]localuser bigheap 1234561     //Web网管用户设置,1为管理级用户

[H3C]undo localuser bigheap    //删除Web网管用户

[H3C]user-interface aux 0     //只支持0

[H3C-Aux]idle-timeout 250     //设置超时为250,若为0则表示不超时,默认为5分钟

[H3C-Aux]undoidle-timeout     //恢复默认值

[H3C]user-interface vty 0     //只支持01

[H3C-vty]idle-timeout 250     //设置超时为250,若为0则表示不超时,默认为5分钟

[H3C-vty]undoidle-timeout     //恢复默认值

[H3C-vty]set authentication password123456     //设置telnet密码,必须设置

[H3C-vty]undo set authentication password   //取消密码

[H3C]displayusers     //显示用户

[H3C]displayuser-interface     //用户界面状态



 03  vlan配置

[H3C]vlan 2         **//创建VLAN2**

[H3C]undo vlan all     //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除

[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7     //47号端口加入到VLAN2,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口

[H3C-vlan2]port-isolate enable    //打开VLAN内端口隔离特性,不能二层转发,**默认不启用该功能**

[H3C-Ethernet0/4]port-isolate uplink-portvlan 2    //设置4VLAN2**隔离上行端口**,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置

[H3C]display vlan all     //**显示所有VLAN的详细信息**

[H3C]user-group 20     //创建user-group 20,默认只存在user-group 1

[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7     //**47号端口加入到VLAN20中,**初始时都属于user-group 1

[H3C]display user-group 20     //显示user-group 20的相关信息



 04  交换机IP配置

[H3C]vlan 20        //**创建vlan**

[H3C]management-vlan 20     //管理vlan

[H3C]interface vlan-interface 20      //**进入并管理vlan20**

[H3C]undo interface vlan-interface 20      //删除管理VLAN端口

[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0    //**配置管理VLAN接口静态IP地址**

[H3C-Vlan-interface20]undo ipaddress      //删除IP地址

[H3C-Vlan-interface20]ip gateway 192.168.1.1      //指定缺省网关(默认无网关地址)

[H3C-Vlan-interface20]undo ip gateway

[H3C-Vlan-interface20]shutdown     //**关闭接口**

[H3C-Vlan-interface20]undo shutdown      //开启

[H3C]display ip      //显示管理VLAN接口IP的相关信息

[H3C]display interface vlan-interface20      //查看管理VLAN的接口信息

<H3C>debugging ip      //开启IP调试功能

<H3C>undo debugging ip



 05 DHCP客户端配置

[H3C-Vlan-interface20]ip address dhcp-alloc     // 管理VLAN接口**通过DHCP方式获取IP地址**

[H3C-Vlan-interface20]undo ip address dhcp-alloc     // 取消

[H3C]display dhcp     //显示DHCP客户信息

<H3C>debugging dhcp-alloc      //开启DHCP调试功能

<H3C>undo debugging dhcp-alloc



 06  端口配置

[H3C]interface Ethernet0/3       //进入端口

[H3C-Ethernet0/3]shutdown      //关闭端口

[H3C-Ethernet0/3]speed 100      //速率可为10,100,1000auto(缺省)

[H3C-Ethernet0/3]duplexfull      //**双工,**half,fullauto,光口和汇聚后不能配置

[H3C-Ethernet0/3]flow-control     //**开启流控,默认为关闭**

[H3C-Ethernet0/3]broadcast-suppression 20      //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响

[H3C-Ethernet0/3]loopback internal      //内环测试

[H3C-Ethernet0/3]port link-type trunk      //设置链路的**类型为trunk**

[H3C-Ethernet0/3]port trunk pvid vlan 20      //设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)

[H3C-Ethernet0/3]port access vlan 20      //将当前**access端口加入指定的VLAN**

[H3C-Ethernet0/3]port trunk permit vlan all      //允许**所有的VLAN通过当前的trunk端口,**可多次使用该命令

[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4      //**1-4口加入汇聚组,**1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚

[H3C]undo link-aggregation Ethernet 0/1   //删除该汇聚组

[H3C]link-aggregation mode egress      //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为 ingress,egressboth,缺省为both

[H3C]monitor-port Ethernet 0/2      //**将该端口设置为镜像端口**,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变

[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both      //**端口34设置为被镜像端口**,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文

[H3C]display mirror

[H3C]display interface Ethernet 0/3

<H3C>resetcounters      //**清除所有端口的统计信息**



三、H3C路由器恢复密码

H3C的路由器需要先关闭电源,重新启动路由器,注意终端上显示 press CTRL+B to enter extended boot menu 的时候,请迅速按下ctrl+B,这样将进入扩展启动选项。



接着,你就可以进入路由器视图:

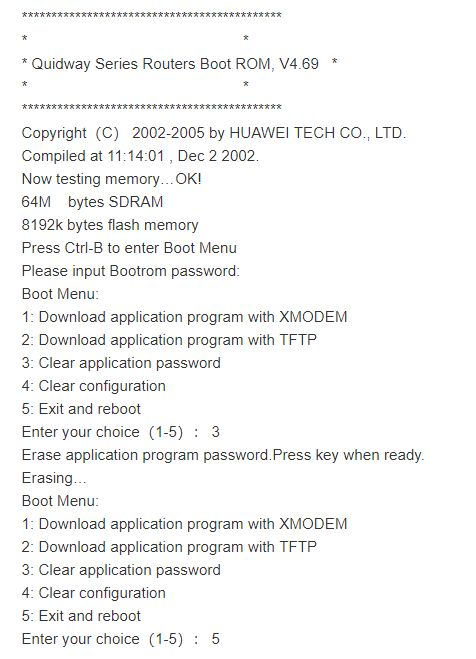

01 低端H3C设备

    重启完成后即可直接进入系统视图。

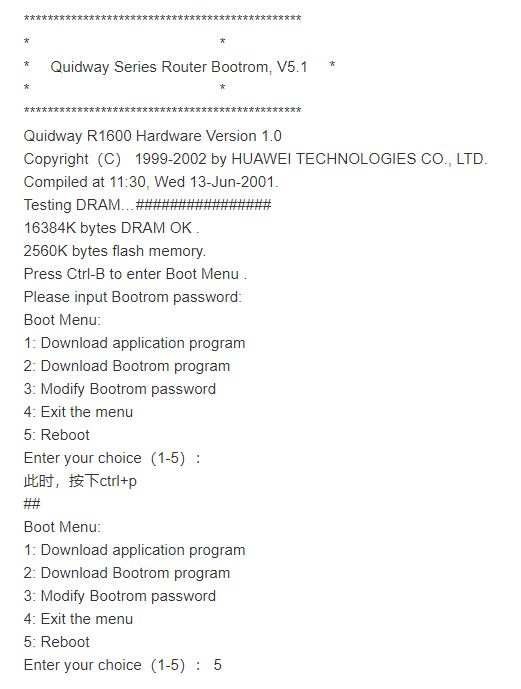

02 中端H3C设备





重启完成后,即可直接进入系统视图[Router],此时再更或新增改类型为adminexec密码,保存即可。



四、H3C交换机命名规则

01 设备版本规则

LI(Lite software Image)表示设备为弱特性版本。
SI(Standard software Image)表示设备为标准版本,包含基础特性。
EI(Enhanced software Image)表示设备为增强版本,包含某些高级特性。
HI(Hyper software Image)表示设备为高级版本,包含某些更高级特性。
PWR 表示设备为支持远程以太网供电,供电符合802.3AF标准。



02 机框式设备命名规则

H3C中、高端以太网交换机都是机框式设备,且都属于三层交换机。其产品命名中最后两位数字表示设备支持的业务单板槽位数,前面的数字则表示系列名,其中系列名的末尾数字表示三层交换的含义,可能为5及以上的数字。如S12518高端核心路由交换机表示设备提供18个业务插槽,属于S12500系列且具有三层路由交换功能。



03 盒式设备命名规则

H3C低端以太网交换机都是盒式设备,分为二层交换机或三层交换机。为了便于描述,使用此类格式表示低端交换机的产品型号:S—AB—CC—DD—EE—PWR—FF

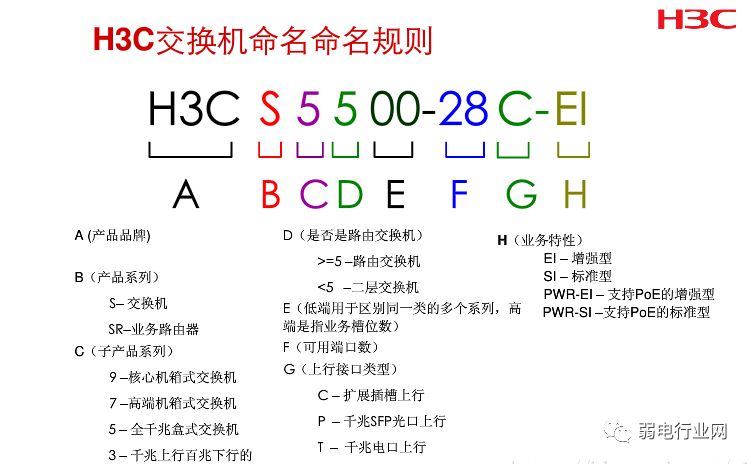

h3c交换机的命令规则,我们通过一个实例来详解,我们通过下面的H3C S5500-28C-EI这个交换机来了解它的意义。





根据上面型号对应的ABCDEFGH,来了解它代表的意义。



A列 :产品品牌



B列 :产品系列

         S — 交换机

         SR —业务路由器



C列 :子产品系列

         9 — 核心机箱式交换机

         7 — 高端机箱式交换机

         5 — 全千兆盒式交换机

         3 — 千兆上行/百兆下行盒式交换机



D :是否带路由功能

>=5  三层交换机

<5  二层交换机



E列 :用于区别同一型号的多个系列

         例如00/10/20



F列 :中低端交换机表示可用端口数



G列 :上行接口类型

     C — 扩展插槽上行

     P — 千兆SFP光口上行

     T — 千兆电口上行

     TP— 光电复用

     F — 全光口

     M— 支持MCE功能

      R — 冗余(soho级别中后缀R代表机架交换机)



H 列:业务特性

       HI — 旗舰型

       SI — 标准型

       EI — 增强型

       LI — 精简型

       PWR-SI — 支持POE的标准型

       PWR-EI — 支持POE的增强型



SI:标准型弱三层

PWR:远程供电

DC:直流供电

AC:交流供电

VVLAN划分(SOHO产品)

E:增强型(SOHO产品),E前缀表示教育网专供交换机

H:增强型(SOHO

+:升级版本
