10分钟学会鸿蒙NFC控制

更新时间:2022年05月13日   作者:spoto   标签(Tag):

今天分享一个设备开发案例,废话不多说,上实验。

一、简介
NFC英文全称Near Field Communication,近距离无线通信。是由飞利浦公司发起,由诺基亚、索尼等著名厂商联合主推的一项无线技术。
NFC由非接触式射频识别(RFID)及互联互通技术整合演变而来,在单一芯片上结合感应式读卡器、感应式卡片和点对点的功能,能在短距离内与兼容设备进行识别和数据交换。
这项技术最初只是RFID技术和网络技术的简单合并,现在已经演变成一种短距离无线通信技术,发展态势相当迅速。
RFID不同的是,NFC具有双向连接和识别的特点,工作于13.56MHz频率范围,作用距离10厘米左右。
NFC技术在ISO 18092、ECMA 340和ETSI TS 102 190框架下推动标准化,同时也兼容应用广泛的ISO 14443 Type-A、B以及Felica标准非接触式智能卡的基础架构。
NFC芯片装在手机上,手机就可以实现小额电子支付和读取其他NFC设备或标签的信息。NFC的短距离交互大大简化整个认证识别过程,使电子设备间互相访问更直接、更安全和更清楚。
通过NFC,电脑、数码相机、手机、PDA等多个设备之间可以很方便快捷地进行无线连接,进而实现数据交换和服务。

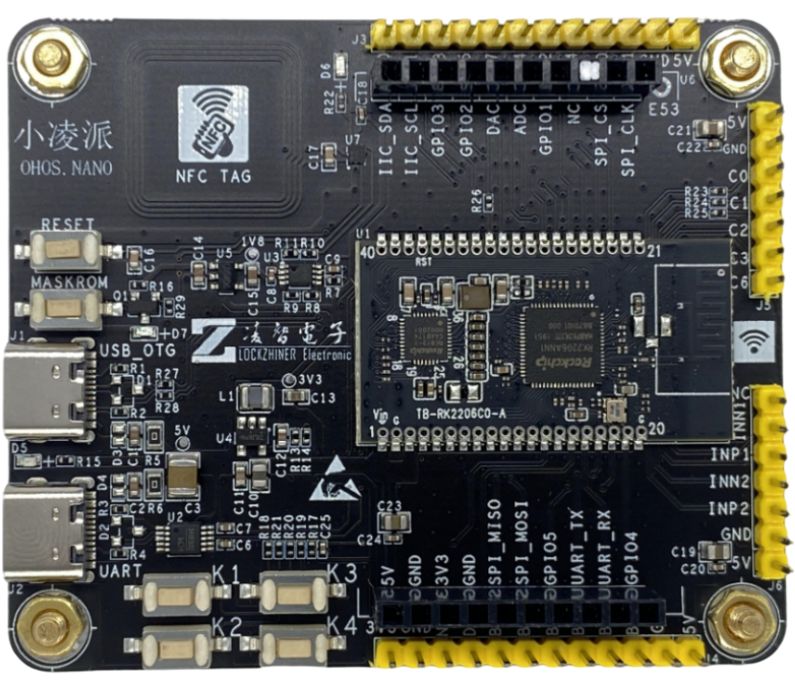

本文基于瑞芯微RK2206芯片 + 鸿蒙LiteOS操作系统,通过i2c总线控制NFC,实现手机和开发板的互相通信功能。

NFC英文全称Near Field Communication


二、硬件电路设计

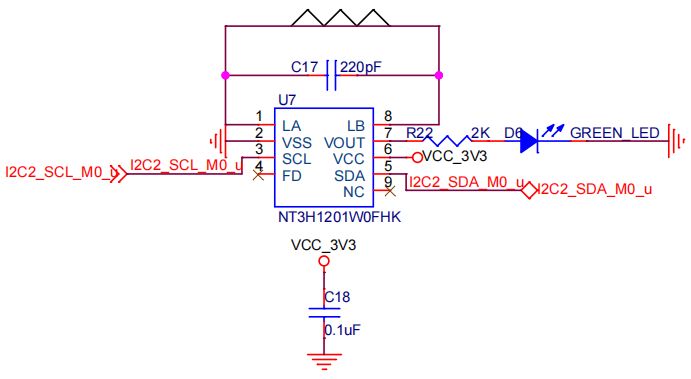

模块整体硬件电路如下图所示,电路中包含了NFC。电路比较简单,这边不对电路进行说明。

硬件电路设计


三、程序设计
NFC是一种近距离无线通讯技术,使用NFC技术的设备(如智能手机)可以在彼此靠近的情况下进行数据交换,是通过在单一芯片上集成感应式读卡器、感应式卡片和点对点通信的功能,利用移动终端实现移动支付、门禁、移动身份识别等。
与以往设备配网技术相比,NFC"碰一碰"方案可以支持NFC功能的安卓手机和iOS 13.0以上系统的iPhone使用,为消费客户提供高效便捷的智慧生活无缝体验。
1、主程序设计
如图所示为NFC碰一碰主程序流程图,开机LiteOS系统初始化后,进入主程序后先初始化I2C总线,然后控制I2C总线往NFC写入一段文本信息和一段网址信息,最后拿支持NFC功能的安卓手机或iOS 13.0以上系统的iPhone靠近小凌派-RK2206开发板,就可以识别出一段文本信息和一个网址。

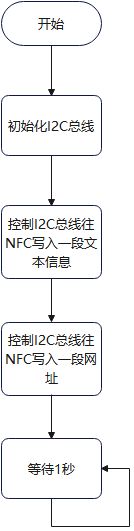

主程序流程图

void nfc_process(void)
{
    unsigned int ret = 0;

    /* 初始化NFC设备 */
nfc_init();

    ret = nfc_store_text(NDEFFirstPos, (uint8_t *)TEXT);
    if (ret != 1) {
        printf("NFC Write Text Failed: %d\n", ret);
}

    ret = nfc_store_uri_http(NDEFLastPos, (uint8_t *)WEB);
    if (ret != 1) {
        printf("NFC Write Url Failed: %d\n", ret);
    }

    while (1) {
        printf("==============NFC Example==============\r\n");
        printf("Please use the mobile phone with NFC function close to the development board!\r\n");
        printf("\n\n");
        LOS_Msleep(1000);
    }
}



2、NFC初始化程序设计
NFC碰一碰初始化主要包括I2C总线初始化。

/* NFC使用i2c的总线ID */
static unsigned int NFC_I2C_PORT = 2;

/* i2c配置 */
static I2cBusIo m_i2c2m0 =
{
    .scl =  {.gpio = GPIO0_PD6, .func = MUX_FUNC1, .type = PULL_NONE, .drv = DRIVE_KEEP, .dir = LZGPIO_DIR_KEEP, .val = LZGPIO_LEVEL_KEEP},
    .sda =  {.gpio = GPIO0_PD5, .func = MUX_FUNC1, .type = PULL_NONE, .drv = DRIVE_KEEP, .dir = LZGPIO_DIR_KEEP, .val = LZGPIO_LEVEL_KEEP},
    .id = FUNC_ID_I2C2,
    .mode = FUNC_MODE_M0,
};
/* i2c的时钟频率 */
static unsigned int m_i2c2_freq = 400000;

unsigned int NT3HI2cInit()
{
    uint32_t *pGrf = (uint32_t *)0x41050000U;
    uint32_t ulValue;

    ulValue = pGrf[7];
    ulValue &= ~((0x7 << 8) | (0x7 << 4));
    ulValue |= ((0x1 << 8) | (0x1 << 4));
    pGrf[7] = ulValue | (0xFFFF << 16);
    printf("%s, %d: GRF_GPIO0D_IOMUX_H(0x%x) = 0x%x\n", __func__, __LINE__, &pGrf[7], pGrf[7]);

    if (I2cIoInit(m_i2c2m0) != LZ_HARDWARE_SUCCESS)
    {
        printf("%s, %s, %d: I2cIoInit failed!\n", __FILE__, __func__, __LINE__);
        return __LINE__;
    }
    if (LzI2cInit(NFC_I2C_PORT, m_i2c2_freq) != LZ_HARDWARE_SUCCESS)
    {
        printf("%s, %s, %d: LzI2cInit failed!\n", __FILE__, __func__, __LINE__);
        return __LINE__;
    }

    return 0;
}

unsigned int nfc_init(void)
{
    unsigned int ret = 0;
    uint32_t *pGrf = (uint32_t *)0x41050000U;
    uint32_t ulValue;

    if (m_nfc_is_init == 1)
    {
        printf("%s, %s, %d: Nfc readly init!\n", __FILE__, __func__, __LINE__);
        return __LINE__;
    }

    ret = NT3HI2cInit();
    if (ret != 0)
    {
        printf("%s, %s, %d: NT3HI2cInit failed!\n", __FILE__, __func__, __LINE__);
        return __LINE__;
    }

    m_nfc_is_init = 1;
    return 0;
}


3、NFC写入信息程序设计
NFC芯片写入数据,但需要写入2个记录时,第2个记录的位置需要用 NDEFLastPos 来定义;当需要写入3个记录时,第2个和第3个记录的位置分别需要用 NDEFMiddlePos 和 NDEFLastPos 来定义。

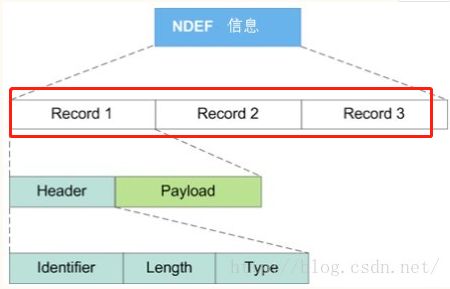

NDEF协议格式图


其中,nfc_store_text()和nfc_store_uri_http()两个函数首先按照rtdText.h和rtdUri.h中RTD协议进行处理。然后与ndef.h中NT3HwriteRecord()进行记录写入。

bool nfc_store_text(RecordPosEnu position, uint8_t *text)
{
    NDEFDataStr data;

    if (m_nfc_is_init == 0)
    {
        printf("%s, %s, %d: NFC is not init!\n", __FILE__, __func__, __LINE__);
        return 0;
    }

    prepareText(&data, position, text);
    return NT3HwriteRecord(&data);
}

bool nfc_store_uri_http(RecordPosEnu position, uint8_t *http)
{
    NDEFDataStr data;

    if (m_nfc_is_init == 0)
    {
        printf("%s, %s, %d: NFC is not init!\n", __FILE__, __func__, __LINE__);
        return 0;
    }

    prepareUrihttp(&data, position, http);
    return NT3HwriteRecord(&data);


NT3HwriteRecord()则负责将需要下发的信息打包成NDEF协议报文,最后由I2C总线将NDEF协议报文发送给NFC设备。

bool NT3HwriteRecord(const NDEFDataStr *data)
{
    uint8_t recordLength = 0, mbMe;
    UncompletePageStr addPage;
    addPage.page = 0;

    // calculate the last used page
    if (data->ndefPosition != NDEFFirstPos )
    {
        NT3HReadHeaderNfc(&recordLength, &mbMe);
        addPage.page  = (recordLength + sizeof(NDEFHeaderStr) + 1) / NFC_PAGE_SIZE;

        //remove the NDEF_END_BYTE byte because it will overwrite by the new Record
        addPage.usedBytes = (recordLength + sizeof(NDEFHeaderStr) + 1) % NFC_PAGE_SIZE - 1;
    }

    // call the appropriate function and consider the pointer
    // within the NFC_PAGE_SIZE that need to be used
    int16_t payloadPtr = addFunct[data->ndefPosition](&addPage, data, data->ndefPosition);
    if (payloadPtr == -1)
    {
        errNo = NT3HERROR_TYPE_NOT_SUPPORTED;
        return false;
    }

    return writeUserPayload(payloadPtr, data, &addPage);
}


四、编译过程
1、搭建和下载源代码
我已将OpenHarmony源代码上传到Gitee社区中,大家可以根据以下网址下载。https://gitee.com/Lockzhiner-Electronics/lockzhiner-rk2206-openharmony3.0lts
注意:编译环境可根据以下网址来操作:https://gitee.com/Lockzhiner-Electronics/lockzhiner-rk2206-openharmony3.0lts/blob/master/vendor/lockzhiner/rk2206/README_zh.md


2、打开sdk下面路径的文件
/vendor/lockzhiner/rk2206/samples/b2_nfc/nfc_example.c
注意Gitee上的NFC控制案例为通用案例,请大家根据上述的需求修改相关源代码。


3、修改编译脚本
修改 vendor/lockzhiner/rk2206/sample 路径下 BUILD.gn 文件,指定 nfc_example 参与编译。

"./b2_nfc:nfc_example",

修改 device/lockzhiner/rk2206/sdk_liteos 路径下 Makefile 文件,添加 -lnfc_example 参与编译。

hardware_LIBS = -lhal_iothardware -lhardware -lnfc_example


4、编译固件
hb set -root .

hb set

hb build -f


5、烧写固件
请参考Gitee网址的说明手册(“烧录打印”章节):https://gitee.com/Lockzhiner-Electronics/lockzhiner-rk2206-openharmony3.0lts/blob/master/device/rockchip/README_zh.md


五、实验结果
程序编译烧写到开发板后,按下开发板的RESET按键,通过串口软件查看日志如下:


==============NFC Example==============

Please use the mobile phone with NFC function close to the development board!

==============NFC Example==============

Please use the mobile phone with NFC function close to the development board!......


文章来源:部分内容综合自网络,梳理成文。因觉优质,特此分享。
