部署交换机以及交换机组网经典案例盘点

更新时间:2023年01月24日   作者:spoto   标签(Tag):

今天要是闲着没事儿,和我一起温习一下交换机这块的内容,如何?



一、什么是交换机?

简单的说,交换机(英文:Switch,意为开关”)是一种用于电信号转发的网络设备,它可以为接入交换机的任意两个网络节点提供独享的电信号通路。
交换(switching)是按照通信两端传输信息的需要,用人工或设备自动完成的方法,把要传输的信息送到符合要求的相应路由上的技术的统称。

在计算机网络系统中,交换概念的提出改进了共享工作模式。

虽然集线器也是一种共享设备,但是集线器本身不能识别目的地址,当同一局域网内的A主机给B主机传输数据时,数据包在以HUB为架构的网络上是以广播方式传输的,由每一台终端通过验证数据包头的地址信息来确定是否接收。

也就是说,在这种工作方式下,同一时刻网络上只能传输一组数据帧的通讯,如果发生碰撞还得重试。这种方式就是共享网络带宽。

还不理解?咱们举个例子来具体说明。小区5号楼的所有住户,都同样用一根网线上网:



如果这时候使用交换机的话,身为住户,你上网是需要拨号的,但住户们各自使用自己的宽带,网速不会被其他住户限制;

如果你是用路由器(比交换机多了一个虚拟拨号的功能,但也包含了交换机的基本功能,下文将提及)上网,住户们共用一个IP地址,也就是共用一个网络,那你在打游戏,邻居在下载电影,这时候很可能就会被直接卡出局。

如此熟悉的场景,一下子就被拽进了现实生活中的网速里。这下有没有明白一点?

这里又会有人问了,之前有听说过核心交换机,这个东西和普通的交换机又有什么区别?

如果你需要控制的电脑比较多(比如大于50台),你就很可能就会需要这个核心交换机。



普通交换机最多可以配置Vlan简单路由协议和一些简单的SNMP等功能,背板带宽相对来说是比较小的。

而核心交换机是针对网络架构来说的,如果是个几台电脑的小局域网,一个8口的小交换机就可以称之为核心交换机。

普通和核心最大的区别在哪?

可以这么说,核心交换机并不是交换机的一种类型,而是放在核心层(网络主干部分)的交换机,就叫核心交换机(普通交换机往往在汇聚层)。



二、交换机组网经典案例盘点

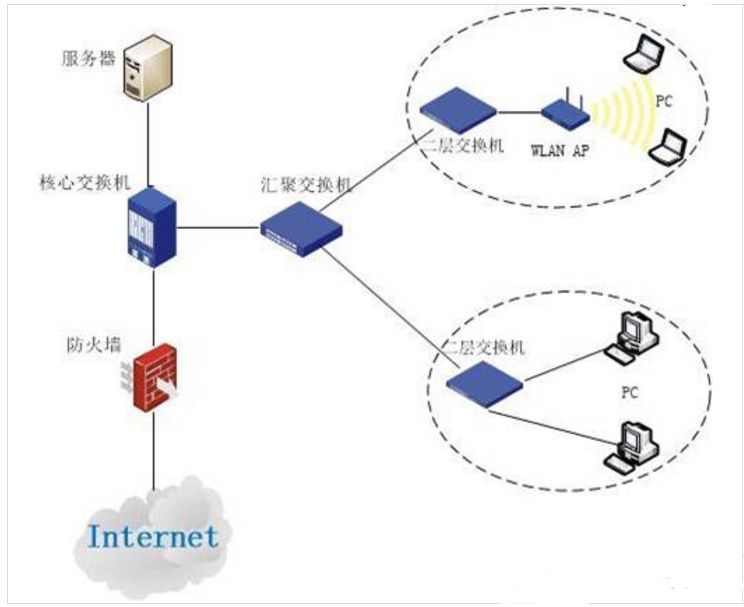

01 校园网络组网

1. 核心层核选用多层路由交换机作为核心交换机,连接服务器进行数据管理,通过防火墙连接到互联网。

2. 汇聚层则选用性能较强的三层交换机,向下提供100Mbps带宽。

3. 接入层选用普通的二层交换机,提供100Mbps到桌面,可以通过WLAN/AP连接PC或者直连PC

校园网络组网



02 商务大厦网络组网

1. 网络中心设在大厦1层,核心交换机通过光纤下连5台汇聚交换机。

2. 汇聚层由5台汇聚交换机组成,配备1000Mbps光纤模块,分别放在1层、7层、12层、17层和21层。

3. 接入层由若干台接入交换机组成,分别接入每层PC

商务大厦网络组网

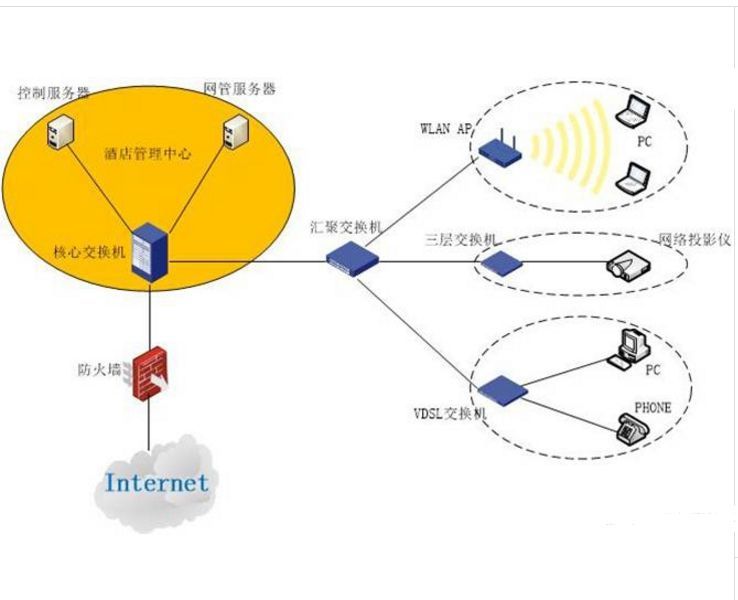

03 酒店宽带网络组网

核心交换机采用三层交换机,可以支持VDSLADSLLAN等不同的模块。

QoS和安全保证上,核心交换机可以基于端口、VLAN等设定优先级,在治理模块、电源上提供冗余保护,保证整个网络的安全运营。

酒店宽带网络组网



思科最高级别认证:什么是ccie证书

IE网络工程师认证课程:CCIE EI

思博IE课程安排表:最新开班 | CCIE-EI课表

自我增值必要投资:CCIE认证费用多少钱

网工进阶最高目标:CCIE证书含金量如何?

思科认证备考须知:CCIE 备考指南

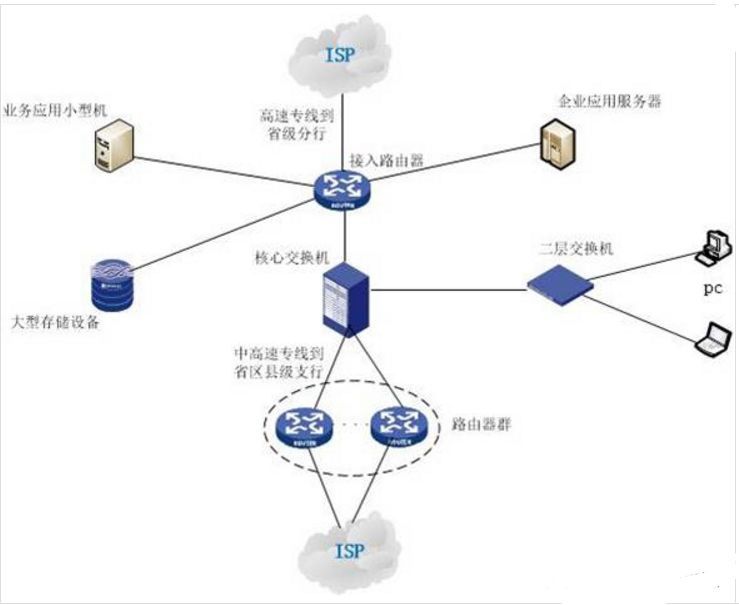

04 金融行业网络组网

1. 构成银行网络核心层设备主要有三层以太网交换机和路由器。

2. 核心交换机具有21000Mpbs以太网上行插槽,能够支持光纤模块和不同的Plug-in-Cards,可以为E1T1ISDNBRI、异步和同步通讯提供广域网连接。

3. 核心交换机包括二层交换功能,带有IEEE 802.1Q VLAN标签、802.1p通讯优先排序以及IGMP探测;包括三层IP静态路由、RIPRI.

金融行业网络组网

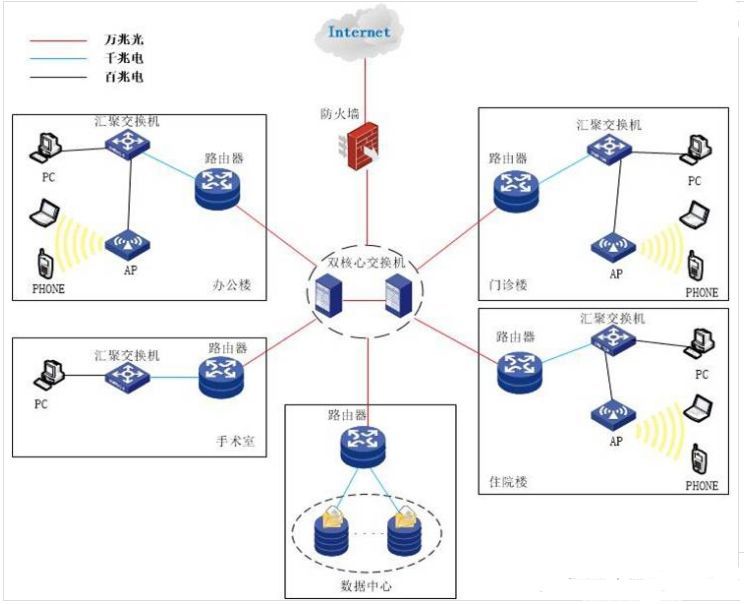

05 医院网络组网

医院网络组网

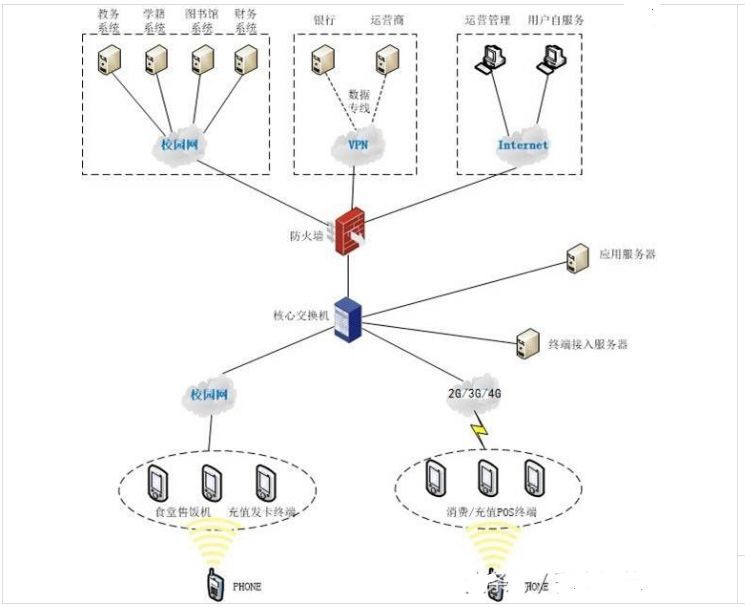

06 物联网组网

发卡充值机:

IC卡读写器,USB传输数据和取电,读写卡时间为0.1秒,读卡距离2- 6CM,可读写MIFAREONEMIFARE LIGHT等非接触式IC卡。

消费pos机:

台式消费终端,普遍应用于学校食堂就餐,大型零售连锁商店持卡消费,大型连锁快餐店持卡消费、餐饮、娱乐场所消费、网吧以及各种会所、场馆门票管理等。

物联网组网

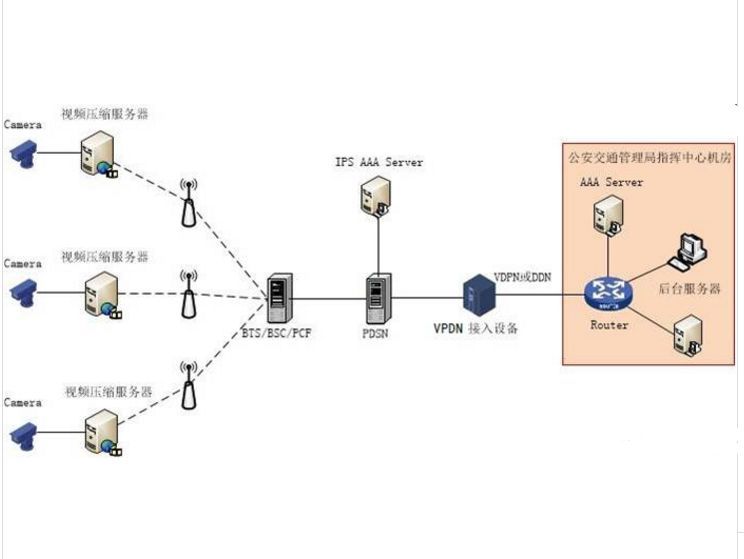

07 电子警察无线网络组网

采集端:

由摄像头和视频服务器相连,视频压缩服务器后通过无线路由器相连,与监控中心建立连接。

承载网络:

可根据实际情况选择CDMA/EDGE/TD-SCDMA等无线网络作为承载网。

中心端:

通过电信VPDN专网或者移动DDN专网接入交管局监控中心,保证数据的安全性。中心端通过相应解码软件即可查看抓拍图片。

电子警察无线网络组网





■ 文章来源:本文素材整理自网络,排版成文,转载请注明出处,侵删。
