05-STP - 需求

实验目的

• 理解生成树STP的选举过程
• 掌握生成树STP接口角色切换的操作

拓扑与需求

拓扑：


需求：

1. 默认情况阻塞的是SW3的E0/1接口，保持SW1根桥角色不变的情况下，将阻塞接口切换到SW2的E0/1接口




2. 保持SW1根桥角色不变的情况下，将阻塞接口切换到SW2的E0/0接口要如何操作？



   05-STP - 答案

   配置与实现





   1. 默认情况阻塞的是SW3的E0/1接口，保持SW1根桥角色不变的情况下，将阻塞接口切换到SW2的E0/1接口

   分析：
   根据生成树选举规则，SW3的E0/1被阻塞是由于竞争指定接口失败，而选举指定接口的规则为：

   在每段链路上选举一个接口成为指定接口
       1. 离根近的接口（Cost较小）
       2. 发送BPDU者的 Bridge ID 较小
       3. 发送BPDU者的 Port ID 较小

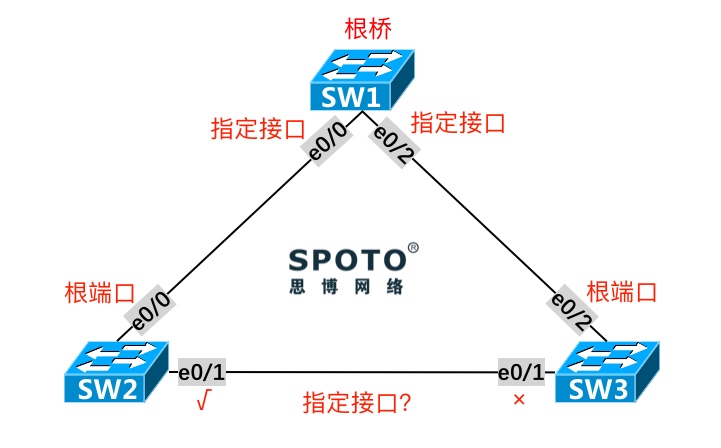

   在本实验中，SW2的E0/1和SW3的E0/1距离根桥SW1的距离(Cost)相等，而SW2本身的 Bridge ID 较小，故SW2的E0/1成为指定接口，SW3的E0/1被阻塞



   操作思路：
   通过操作接口的Cost，使得SW3的E0/1比SW2的E0/1到达根桥的距离更近（Cost更小）

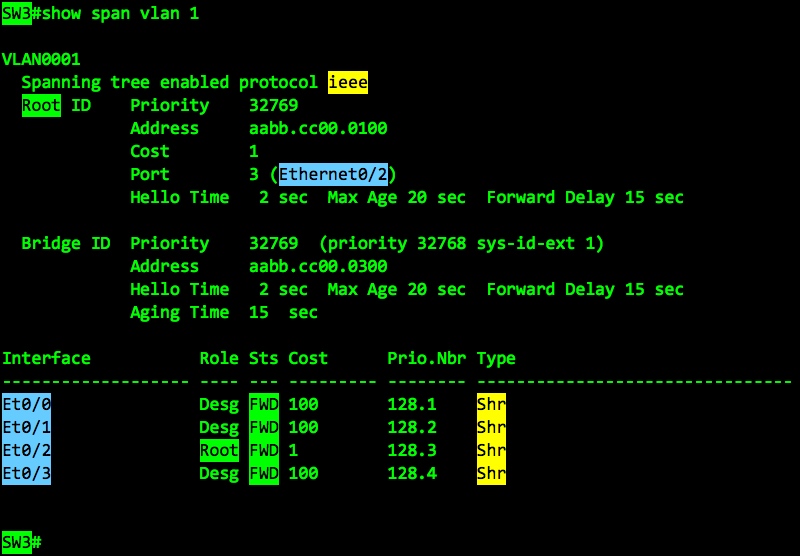

   SW3

   SW3(config)#interface ethernet 0/2
   SW3(config-if)#spanning-tree cost 1


   Cost可以取 1~99 之间的任意一个值

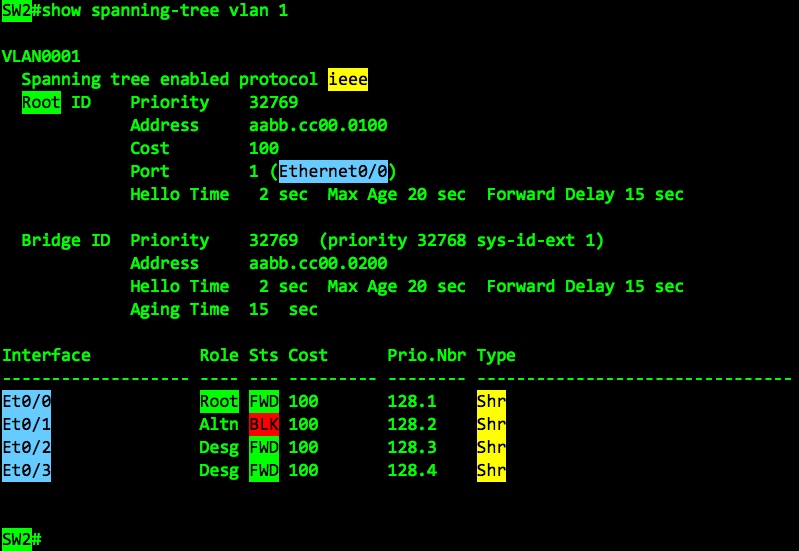

   2. 保持SW1根桥角色不变的情况下，将阻塞接口切换到SW2的E0/0接口要如何操作？

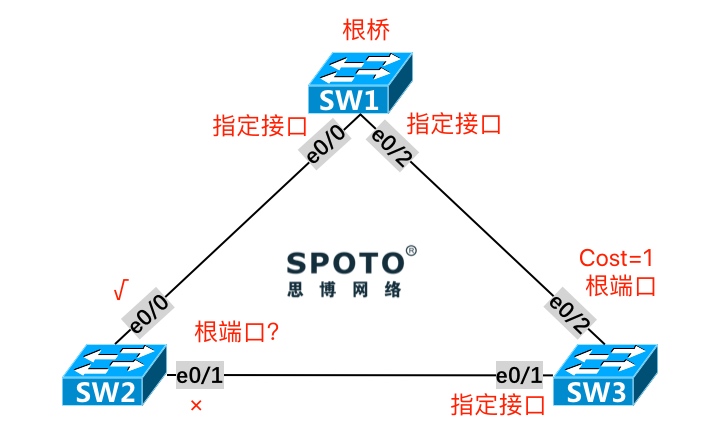

   在第一步的基础上，成功将阻塞接口切换到了SW2的E0/1，需求要求将阻塞接口切换到SW2的E0/0，也就意味着我们需要将根端口的角色从SW2的E0/0切换到E0/1，这样才能阻塞掉E0/0

   根据生成树选举规则，根端口的规则为：
   在每台非根桥上选举一个接口成为根端口
       1. 离根近的接口（Cost较小）
       2. 发送BPDU者的 Bridge ID 较小
       3. 发送BPDU者的 Port ID 较小

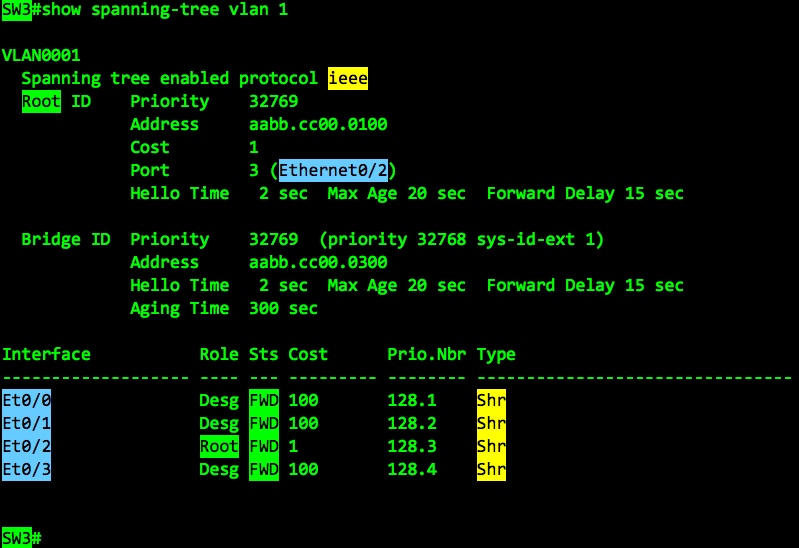

   SW2的E0/0到达根桥的距离(Cost)为100，而SW2的E0/1到达根桥的距离(Cost)也为100，但是需要加上SW3的E0/2的Cost=1，所以SW2的E0/1到达根桥的距离实际上是100+1=101



   操作思路：
   通过调整SW2的E0/1的Cost，使得 Cost(SW2.E0/1)+Cost(SW3.E0/2)<100，即可将根端口切换到SW2的E0/1

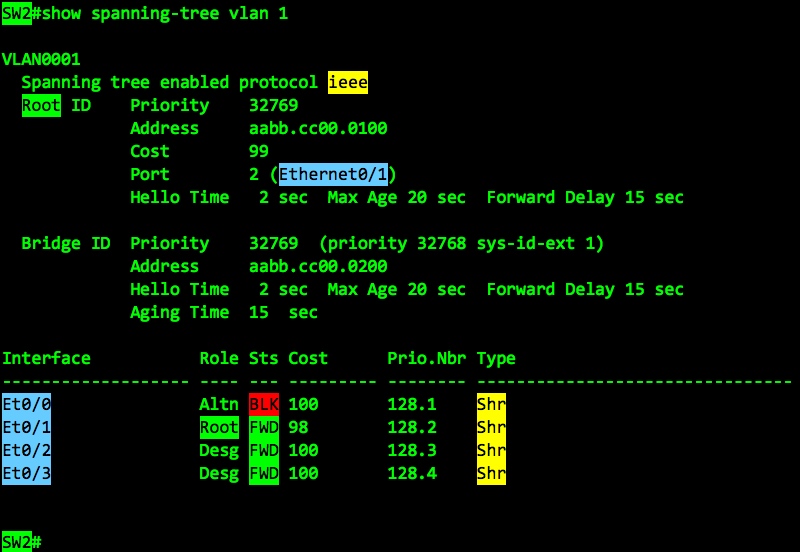

   SW2

   SW2(config)#interface ethernet 0/1
   SW2(config-if)#spanning-tree cost 98
