CCNA实验手册 04——Router_on_a_stick

更新时间:2018年11月20日   作者:spoto

04-Router_on_a_stick - 需求

实验目的

  • 掌握交换机VLAN的基本操作
  • 理解广播域的作用

拓扑与需求

拓扑:

需求:

  1. 配置SW1和SW2的vlan和trunk实现PC1-PC3,PC2-PC4之间的通信
  2. 配置单臂路由实现所有PC之间的通信



04-Router_on_a_stick - 答案




配置与实现

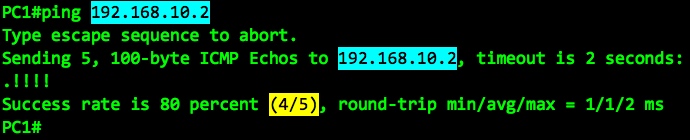

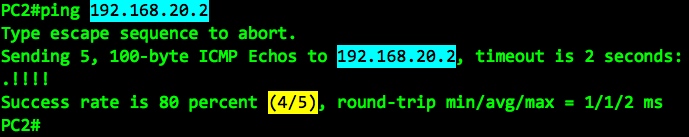

1. 配置SW1和SW2的vlan和trunk实现PC1-PC3,PC2-PC4之间的通信

SW1

SW1(config)#interface ethernet0/1
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 10
% Access VLAN does not exist. Creating vlan 10
SW1(config-if)#interface ethernet0/2
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 20
% Access VLAN does not exist. Creating vlan 20
SW1(config-if)#interface ethernet0/0
SW1(config-if)#switchport trunk encapsulation dot1q
SW1(config-if)#switchport mode trunk

SW2

SW2(config)#interface ethernet0/1
SW2(config-if)#switchport mode access
SW2(config-if)#switchport access vlan 10
% Access VLAN does not exist. Creating vlan 10
SW2(config-if)#interface ethernet0/2
SW2(config-if)#switchport mode access
SW2(config-if)#switchport access vlan 20
% Access VLAN does not exist. Creating vlan 20
SW2(config-if)#interface ethernet0/0
SW2(config-if)#switchport trunk encapsulation dot1q
SW2(config-if)#switchport mode trunk



2. 配置单臂路由实现所有PC之间的通信

配置PC网关

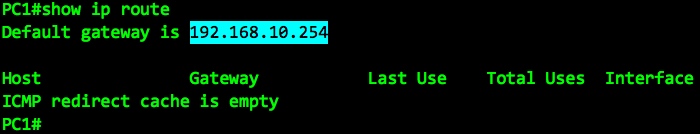

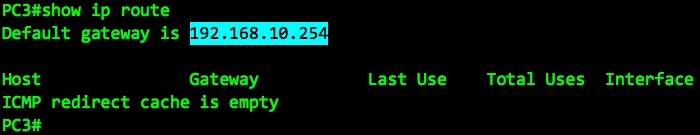

PC1 & PC3

PCX(config)#no ip routing
PCX(config)#ip default-gateway 192.168.10.254

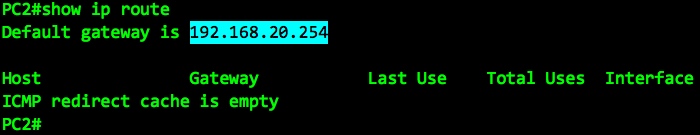

PC2 & PC4

PCX(config)#no ip routing
PCX(config)#ip default-gateway 192.168.20.254

在单播中,当数据需要跨广播域/网段进行传输时,需要网关来进行转发
配置SW2 Trunk

SW2

SW2(config)#interface ethernet 0/3
SW2(config-if)#switchport trunk encapsulation dot1q
SW2(config-if)#switchport mode trunk

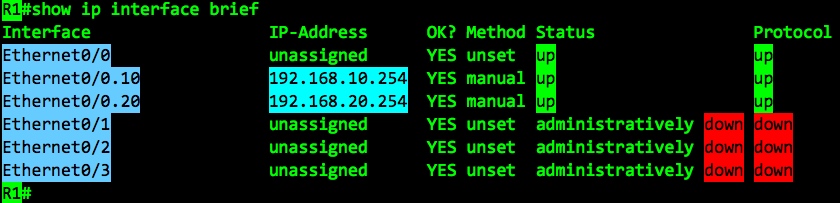

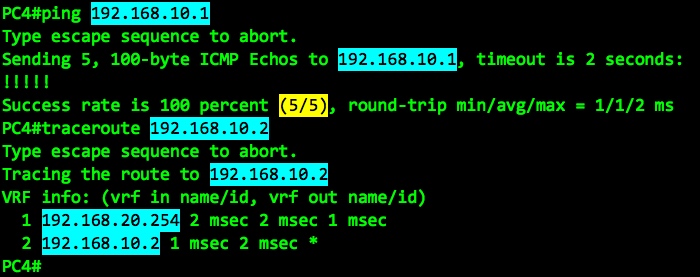

配置R1子接口,实现单臂路由

R1

R1(config)#interface ethernet 0/0
R1(config-if)#no shutdown
R1(config-if)#interface ethernet 0/0.10
R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip address 192.168.10.254 255.255.255.0
R1(config-subif)#no shutdown
R1(config-subif)#interface ethernet 0/0.20
R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip address 192.168.20.254 255.255.255.0
R1(config-subif)#no shutdown
