网络工程师如何进行IP地址规划?

余老师华为答疑老师
华为官方授权认证讲师
更新时间:2022年07月27日   作者:spoto | 网络工程师如何进行IP地址规划  IP地址

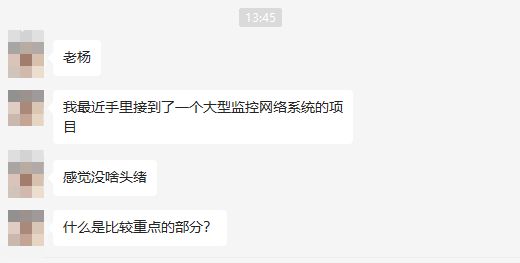

除了日常工作,思博老杨每天都会抽2小时左右的时间回答同学们的问题,今天有一位同学提问,拿出来和大家唠一唠。

其实,这个问题回答的范围很大,但你可以抓重点去回答。你想,对于监控项目来说,故障的多数原因是什么?

解决了大多数的矛盾中心,就能大概率的把控全局。

网络监控项目,大多数都是跟IP地址设置不当有关。

比如什么IP冲突,或者有几路监控图像没有显示等等,都是跟IP有一定关联。

所以,合理的分配IP地址十分重要。



今天,我分两点,来分享下:在大型网络监控项目里,你要怎么去操作IP地址规划

关于分配和规划IP地址,我个人认为是比较基础的技术,在华为认证初级hcia课程里,就有详细讲到这个部分。

但大多数网工都是有需求了再学一点新技术,所以技术框架很零散,到关键时愣是啥都想不出来。

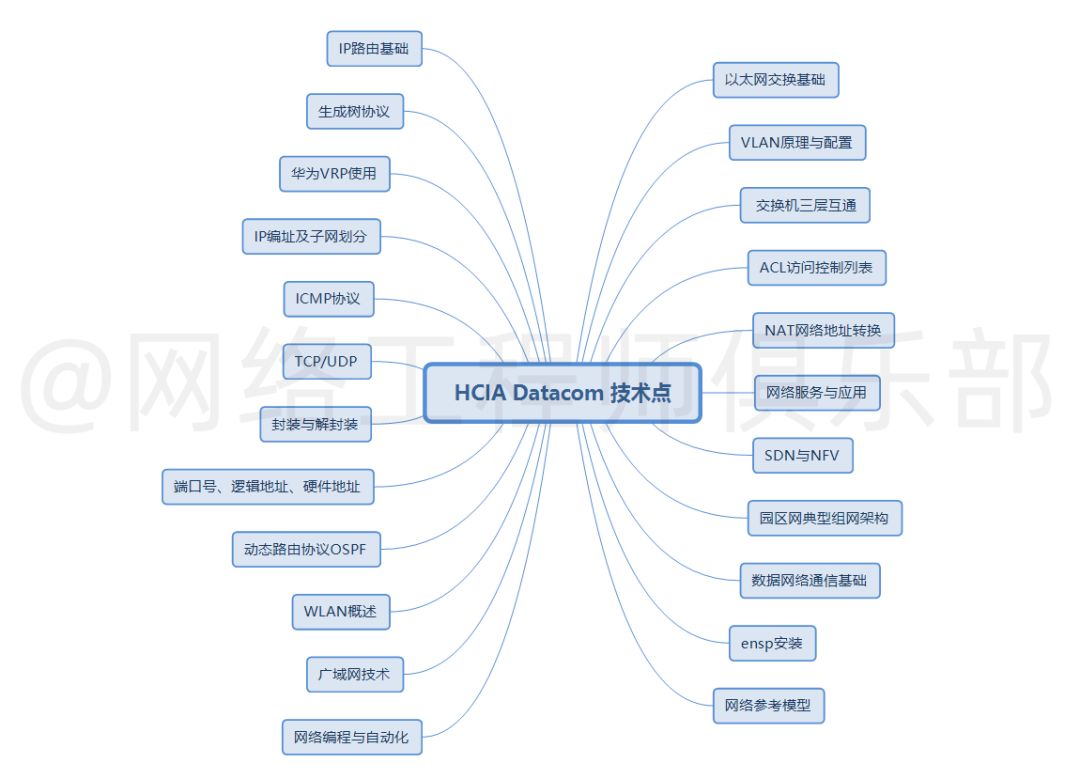

HCIA Datacom技术点



无论做什么项目,都需要考察你的综合技术能力。因此,一个完整的技术逻辑显得尤为重要。



一、为什么要合理分配IP?

对于小型监控项目来说,IP地址的设置比较简单,大部分的人都不会出错,对于超过254个点位的监控项目来说,就有些容易出错了。

为什么?

第一、如果超过254个点位不划分网段的话,让系统自动分配IP地址的话,容易产生IP冲突。

第二、如果划分网段的话,在IP地址的分配与子网掩码的设置成了问题,部分朋友对IP地址分配不熟,容易出错。

那么怎么办呢?划分网段是合理的方式。





二、大型网络如何分配IP?

对于超过254个点位的监控,虽然不划分网段我们也能够分配IP地址,但一个好的网络规划不单单是简单、勉强的实现功能,更需要注重的是后期的维护与整个网络清晰性与扩展性。

我们就以实例来看看如何分配IP地址。

一个厂区的监控工程,分为四个区域,共300个点位,所有设备在一个内网中,主干线通过光缆连接,有两个区域是各70个点位,其它的两个区别是各80个点位,如何来设置他们的IP地址。

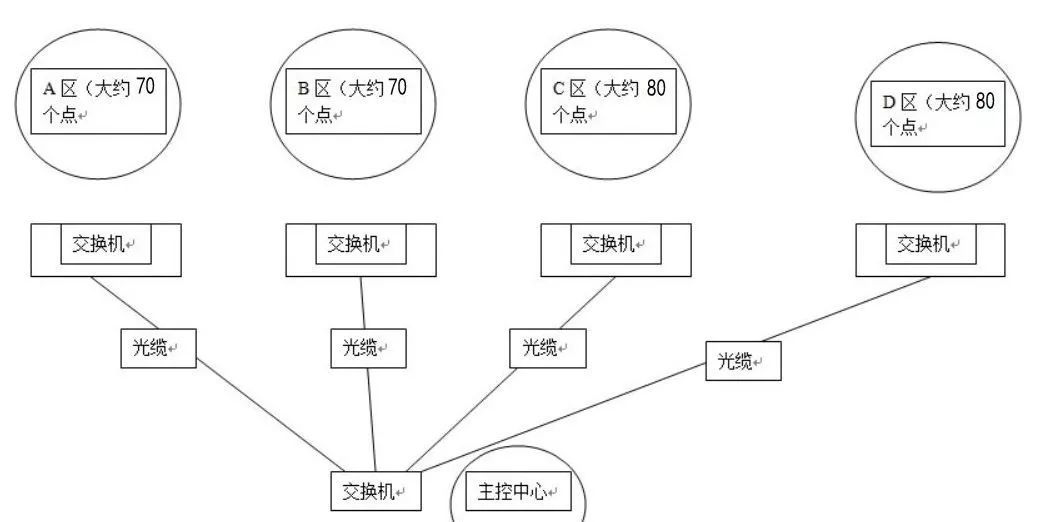

分配如下图:

厂区的监控工程



首先分析,要实现这300个点位的监控,实现的方法有两种:

01 不划分vlan,都安排在一个大网段中

第一种就是不划分vlan,都用二层交换机,直接IP地址可以设置成IP地址范围是192.168.0.1—192.168.1.254,子网掩码为255.255.254.0,共有500个IP地址可以使用,都容纳在一个大网段中,完全足够。

这个大网段里面就包括两个IP段:

192.168.0.1—192.168.0.254 它的子网掩码是255.255.254.0。

192.168.1.1—192.168.1.254,它的子网掩码是255.255.254.0。

508个IP地址,完全够用。

有朋友可能会有疑问,255.255.254.0这个子网掩码是怎么得出来的,为什么不是255.255.255.0呢?



子网掩码计算

这里面单独来说明IP地址范围192.168.0.1—192.168.1.254,这个网段的子网掩码为什么是255.255.254.0?

这段IP地址范围里面包括两个IP段。

第一个IP段是:192.168.0.1—192.168.0.254 它的子网掩码是255.255.255.0。

第二个IP段是:192.168.1.1—192.168.1.254,它的子网掩码是255.255.254.0。



通俗来说,它们共同的子网掩码就是255.255.254.0。

很多中小型监控的项目都是内网,对于内网的项目在很多情况下是不需要划分vlan的,可以节约资源,但为了防止网络风暴,可以使用端口隔离,来保证网络的安全。



02 划分vlan

对于大型监控来说,划分vlan是首选的方式。

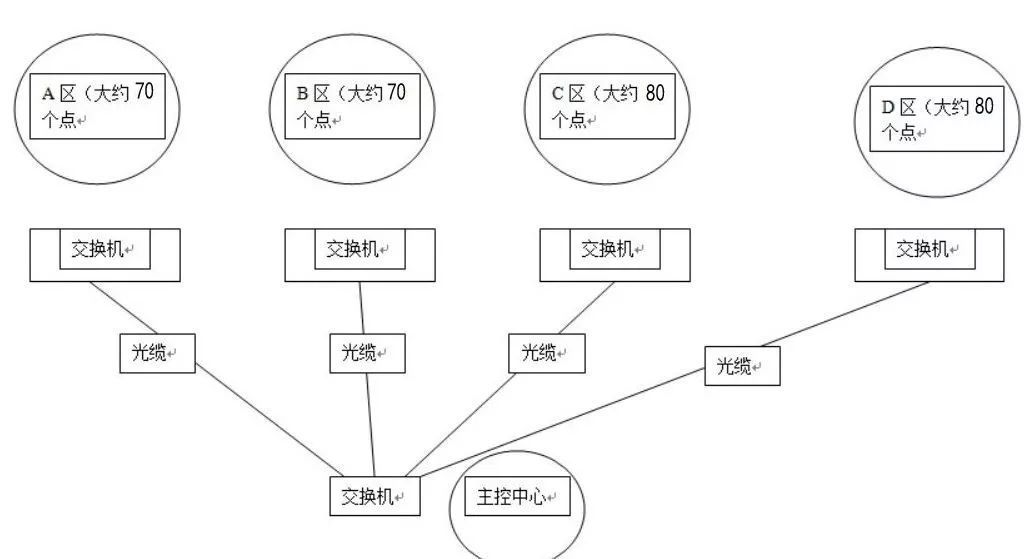

这里面我们着重来看下划分网段的方式,使用交换机可以直接划分四个网段。

使用交换机可以直接划分四个网段



主监控地址:192.168.1.1 255.255.255.0

A区地址:192.168.1.2~192.168.1.254 掩码 255.255.255.0 网关192.168.1.1

B区地址:192.168.2.1~192.168.2.254 掩码 255.255.255.0 网关192.168.1.1

C区地址:192.168.3.1~192.168.3.254 掩码 255.255.255.0 网关192.168.1.1

D区地址:192.168.4.1~192.168.4.254 掩码 255.255.255.0 网关192.168.1.1



这里面每个网段都可以容纳250个点位以上,四个网段共有1000个IP地址可以使用,是完合足够分配每个区域的IP地址的。

另外,后续每个区域若有增加点位,都是有足够的预留,值得注意的是,这里面接入层交换机是需要合理的分配,接入层交换机的选择。

那么,这样划分网段有什么好处?

四个区域IP地址比较明显了,如果那个摄像机有问题,可以直接通过批量Ping IP地址可以很快定位到那个摄像机出了问题。

同时,这样也可以有效防止IP冲突,IP是网络故障中出现频率比较高的问题,还可以减少广播风暴哈。



■ 文章来源:内容素材综合自网络,由网络工程师俱乐部整理成文,侵删。
