关于MSTP的问题

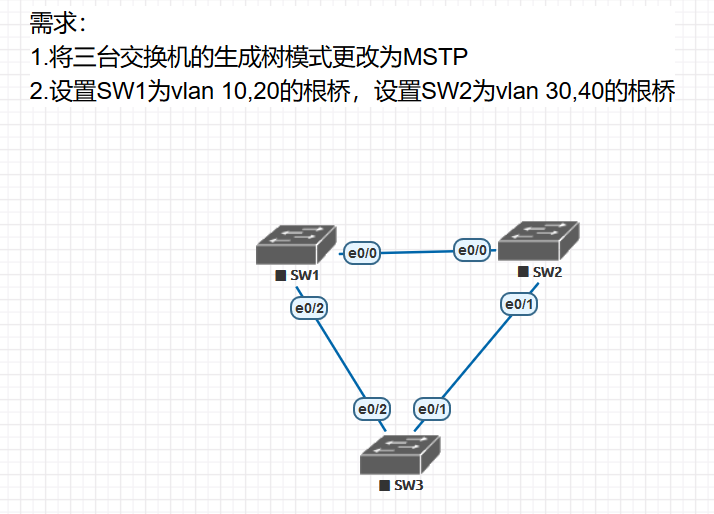

需求:
1.将三台交换机的生成树模式更改为MSTP
2.设置SW1为vlan 10,20的根桥,设置SW2为vlan 30,40的根桥

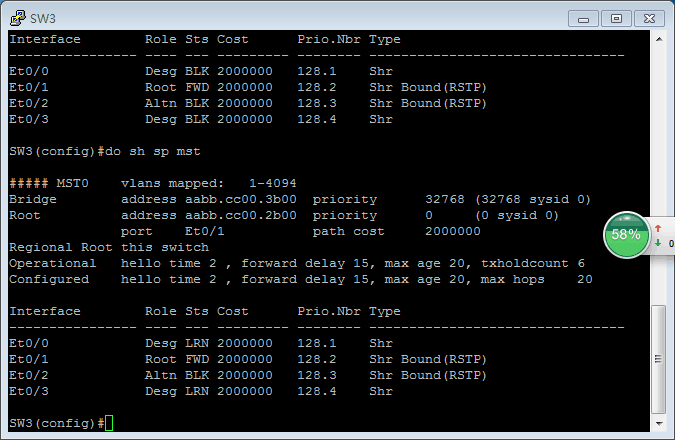

问题:关于CCNA云实验的MSTP实验中SW3如下显示:


 关于MSTP的问题


原因:图中标识Bound(RSTP),表示这几个端口STP模式运行在RSTP中,导致这个问题的原因就是SW3只是改了生成树的运行模式为MST,而没有将对应的VLAN加入对应的实例中。

spanning-tree mode mst ##启用MST,默认为PVST+
spanning-tree mst configuration ##进入MST配置模式
name test ##注意交换机之间的实例Name要相同
instance 1 vlan 2,3
instance 2 vlan 4,5 ##配置实例包括的Vlan

问题:关于STP的问题:


 关于MSTP的问题

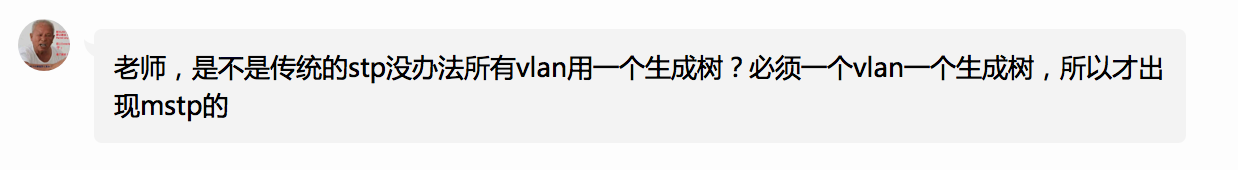

 老师,是不是传统的stp没办法所有vlan用一个生成树?必须一个vlan一个生成树,所以才出现mstp的

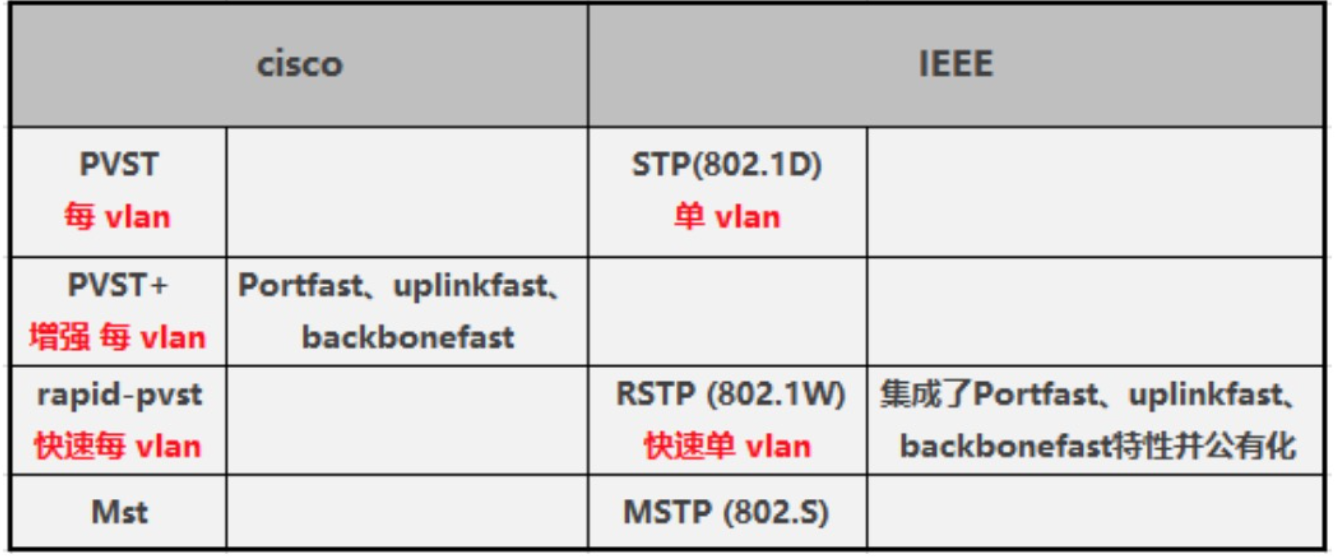

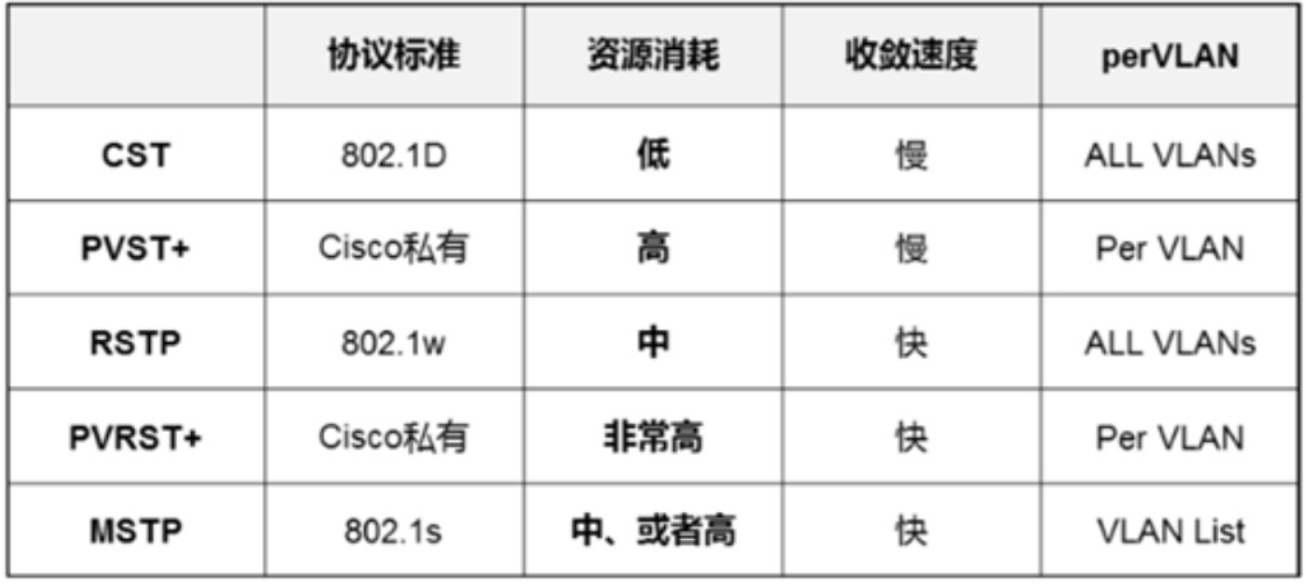

原因:原本标准的STP 就是所有VLAN一棵树,但这样有个缺点,就是如果双联路的话, 没有办法做到VLAN负载。后来出现的RSTP只是加快了STP的收敛,但依然是一棵树。 直到后来出现了MSTP,已实例为单位,一个实例一棵树,一个实例中可以包括多个VLAN。


 关于MSTP的问题
关于MSTP的问题
