CCNA实验手册 01——Manage_IOS

更新时间:2018年11月20日   作者:spoto

01-Manage_IOS - 需求

实验目的

  • 掌握Cisco IOS命令行的基本操作
  • 掌握设备的常用基本命令
  • 设备Console信息抓取和识别

拓扑与需求

拓扑:
图片 0

需求:

  1. 配置设备主机名,设置时区及系统时间
  2. 配置“新手三条”:关闭域名解析、Console永不超时、Console权限
  3. 创建MOTD
  4. 设置和取消密码:Console密码、enable密码、VTY线路密码
  5. 配置接口IP地址,查看接口状态
  6. 直连连通性测试
  7. 配置Telnet实现远程管理设备
  8. 查看配置并保存
  9. 删除配置至初始化状态

01-Manage_IOS - 答案

配置与实现

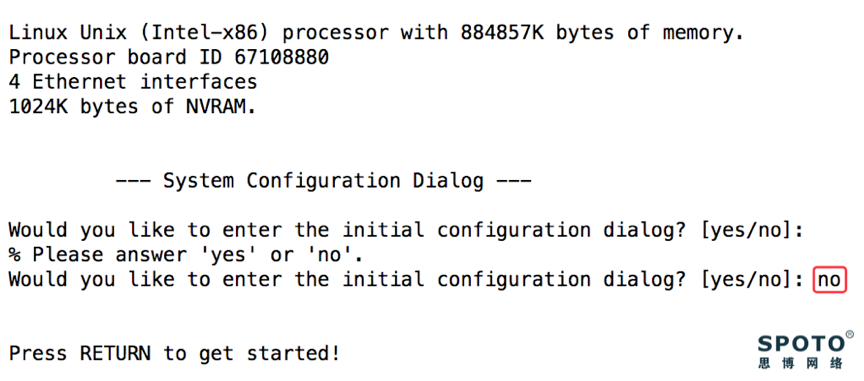

设备在初次启动时,默认会进入交互式配置模式,输入‘no’ 后回车,进入正常Console 状态




1. 配置设备主机名,设置时区及系统时间

R1

Router>enable
Router#configure terminal
Router(config)#hostname R1
R1(config)#clock timezone GMT +8
!!修改当前系统的时区为: GMT +8 (北京)
R1(config)#exit
R1#clock set hh:mm:ss day mouth year
!!修改当前设置的时间,如:clock set 12:15:30 5 Apr 2018

R2

Router>enable
Router#configure terminal
Router(config)#hostname R2
R2(config)#clock timezone GMT +8
R2(config)#exit
R2#clock set 12:15:30 5 Apr 2018

Tips:
路由器三模式:
“Router>” 表示用户模式
“Router#” 表示特权模式
“Router(config)#” 表示全局配置模式




2. 配置“新手三条”:关闭域名解析、Console永不超时、Console权限

R1和R2

Router(config)#no ip domain lookup
!!关闭域名解析
Router(config)#line console 0
Router(config-line)#no exec-time

Router(config-line)#exec-time 0 0
!!配置 console 永不超时(常用于实验环境)
Router(config-line)#privilege level 15
!!配置当console 时直接进入特权模式(常用于实验环境)




3. 创建MOTD

R1和R2
Router(config)#banner motd # This is My First Lab! #
!!配置提示横幅,即为登录路由器时显示的信息




4. 设置和取消密码:Console密码、enable密码、VTY线路密码

R1和R2

Console密码

Router(config)#line console 0
Router(config-line)#password word
!!配置 console 口密码,’word’ 为自己指定的密码,例如:password spoto
Router(config-line)#login
!! 使密码在 console 线路生效
Router(config-line)#no password word
!! 删除密码

enable密码

Router(config)#enable password word
!! 设置 enable 明文密码,可通过 show run 查看密码
Router(config)#no enable password
!! 取消 enable 明文密码
Router(config)#enable secret word
!! 设置 enable 密文密码,show run 只能查看到字母、数字等的组合,安全级别高于明文密码,与明文同时设置时,密文密码优先生效
Router(config)#no enable secret
!! 取消 enable 密文密码

VTY线路密码

Router(config)#line vty 0 4
!! 进入 VTY 0-4 线路
Router(config-line)#password word
!! 设置 VTY 线路密码,即用户通过 telnet 登入路由器时输入的密码
Router(config-line)#login
!! 使密码在线路上生效
Router(config-line)#no password
Router(config-line)#no login
!! 取消 VTY 线路密码
Router(config-line)#exit




5. 配置接口IP地址,查看接口状态

R1

R1(config)#interface Ethernet 0/0
R1(config-if)#ip address 12.1.1.1 255.255.255.252
R1(config-if)#no shutdown

R2

R2(config)#interface Ethernet 0/0
R2(config-if)#ip address 12.1.1.2 255.255.255.252
R2(config-if)#no shutdown

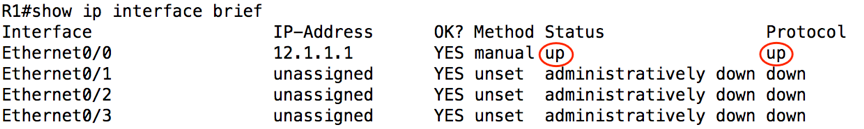

查看接口状态
使用命令 show ip interface brief 查看

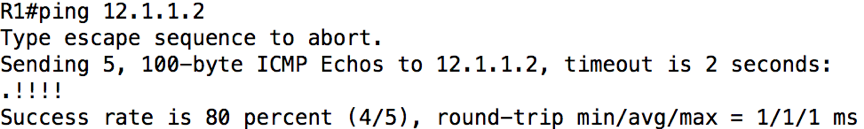

6. 直连连通性测试

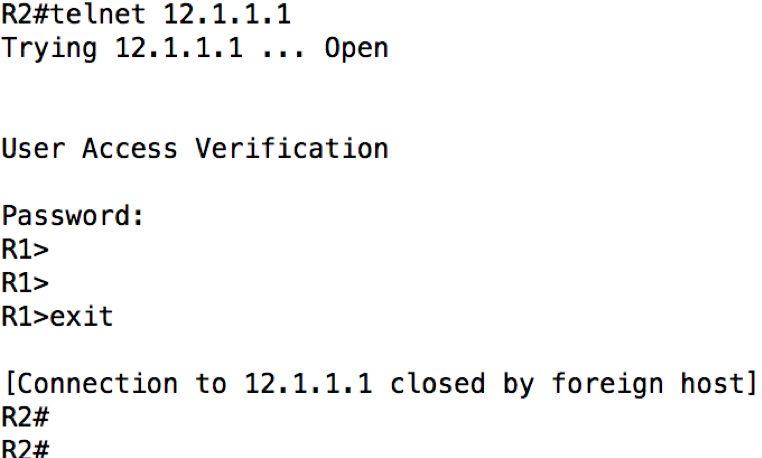

7. 配置Telnet实现远程管理设备

R1

R1(config)#line vty 0 4
R1(config-line)#password spoto
R1(config-line)#login
R1(config-line)#transport input telnet
!!允许使用 telnet 管理

R2

R2(config)#line vty 0 4
R2(config-line)#password spoto
R2(config-line)#login
R2(config-line)#transport input telnet

Tips:

在输入密码时不会有任何字符提示,正常输入后回车即可,注意大小写




8. 查看配置并保存

查看设备配置

Router#show running-config
!! 显示设备当前配置(配置信息保存于 RAM 中)
Router#show start-config
!! 显示设备开机配置(配置信息保存于 NVRAM 中)

Tips:
图片 8
如出现以上信息,表示当前设备没有已保存的开机启动配置,下次启动将是空配置启动

保存当前配置到开机配置文件中

Router#write

Router#copy running-config start-config

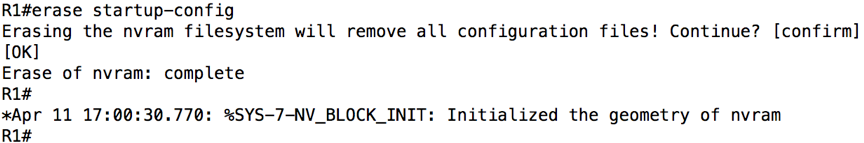

9. 删除配置至初始化状态
Router#erase start-config

Router#write erase
