CCNP学习资料1.1 IP路由选择原理

李老师思科答疑老师
思博双IE金牌讲师
更新时间:2018年07月04日   作者:spoto | CCNP学习资料  路由选择原理  路由查找

本文主要学习内容为:

  IP路由的概念
  路由信息来源
  管理距离(AD值)
  有类及无类路由查找
  最长匹配原则
  递归查

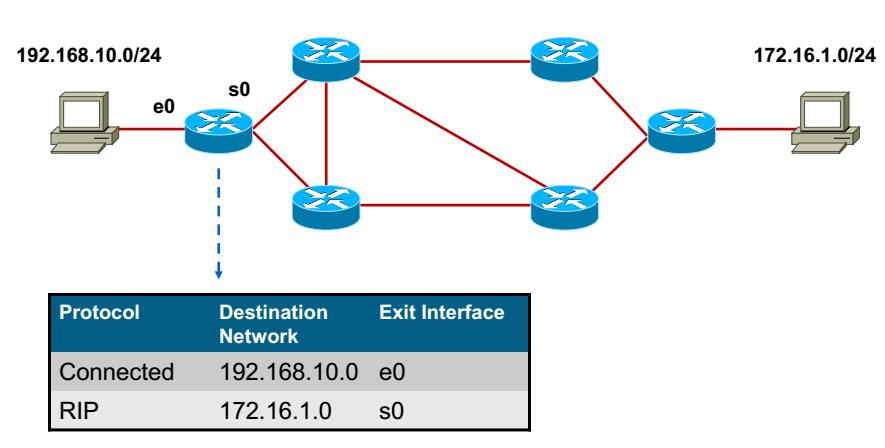

IP路由选择原理

路由信息的来源

·直连路由
  -接口配置IP,该接口的物理层和数据链路层UP
  -通过接口感知到的直连网络

·静态路由
  -使用静态路由命令手工配置的路由

·动态路由
  -通过动态路由协议学习
  -常见路由协议:RIP、OSPF、IS-IS、Eigrp、BGP

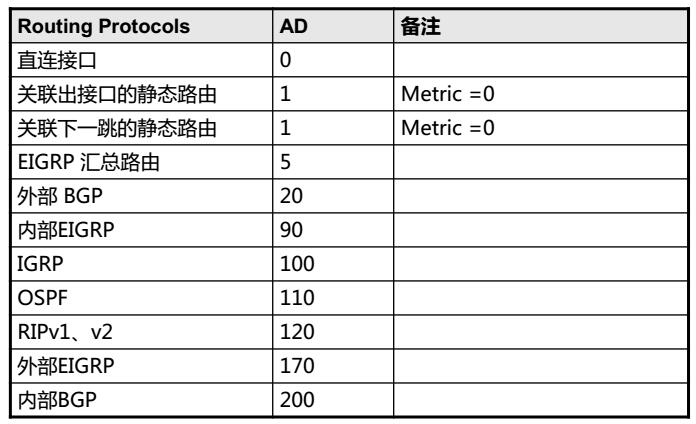

管理距离(AD值)

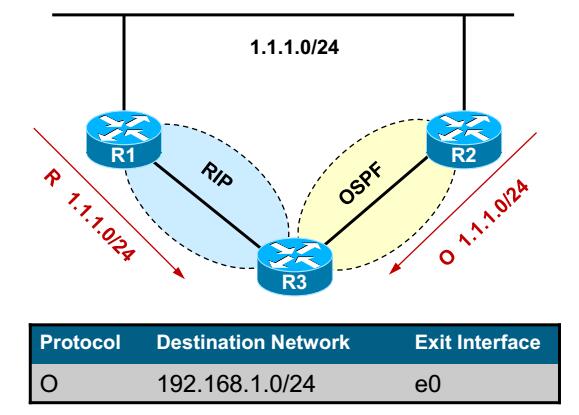

管理距离(AD值)

管理距离(AD值)

有类及无类路由查找

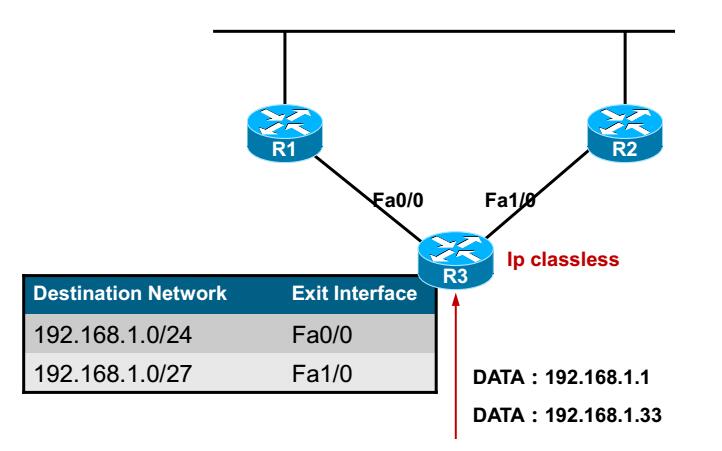

·无类路由查找:路由器不会注意目的地址的类别,它会在目的地址和所有己知的路由之间逐位(bit by bit)执行最长匹配

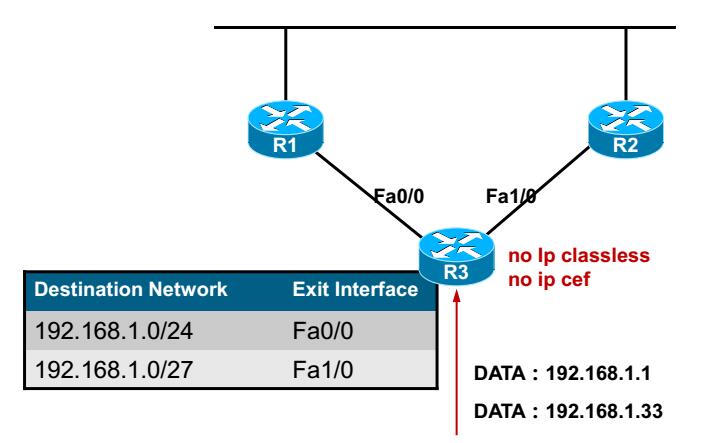

·有类路由查找(no ip classless):路由器收到一个数据包时,先查找目的地址所属主类,如果路由表中有主类路由,则再去找子网,如果有子网路由,则查询被限定在子网中,并进一步查找,如果最终查找失败,则丢弃数据包,即使有默认路由存在;如果本地没有该主类路由,则看是否有默认路由,如果有,则转发,如果无,则丢弃。

有类及无类路由查找

有类及无类路由查找

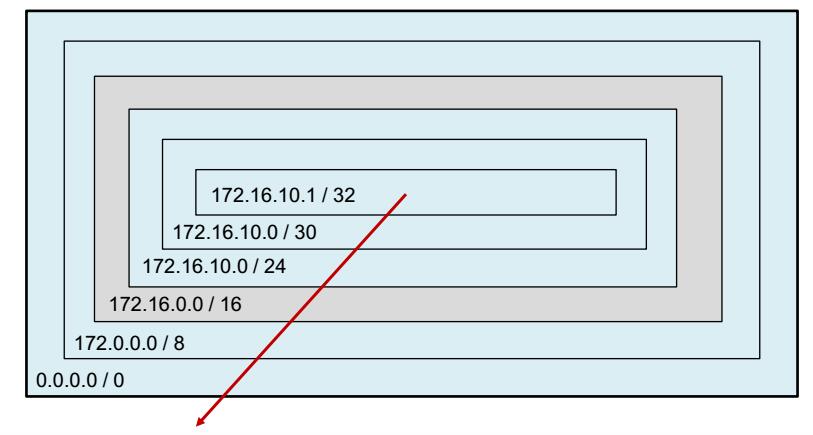

最长匹配原则

·主机地址(主机路径)
·子网
·一组子网(汇总路由)
·主网号
·超网(CIDR)
·缺省地址

最长匹配原则

最长匹配原则

路由选择原理

·路由表的查找
  -不同的前缀,在路由表中属于不同的路由
  -相同的前缀,通过不同的协议获取,先比AD,后比metric
  -最长匹配,匹配,转发;不匹配,丢弃
  -路由器的行为是逐跳的,到目标网络的沿路径每个路由器都必须有关于目标的路由
  -数据是双向的,考虑流量的时候,要关注流量的往返。

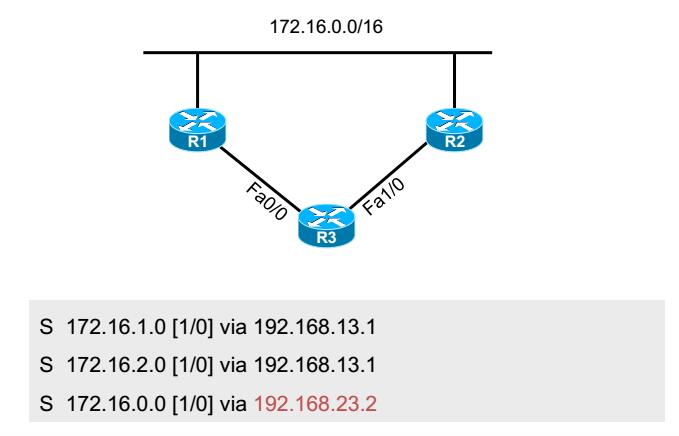

路由表的递归查询
路由表的递归查询
本文(IP路由选择原理)结束
