根据拓扑,在一定条件下,为什么area 23没有area 0的路由信息

更新时间:2020年11月01日   作者:spoto   标签(Tag):

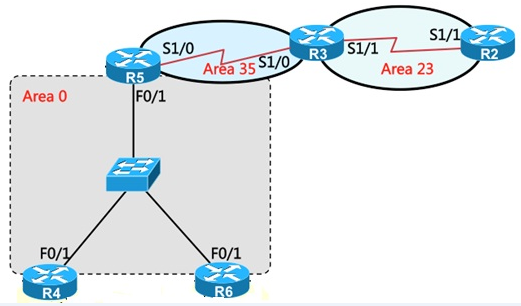

拓扑如下,全网运行OSPF协议,area 0要求做区域密文认证。但是当R3与R5建立虚链路之后,为什么area 23没有area 0的路由信息?



思路:
在OSPF协议当中,所有的非骨干区域都要与骨干区域相连。如图,当area 23无法与区域0直接相连的情况下,需要借助虚链路,使area 23与area 0链接。

但要注意的是,虚链路也属于area 0,所以R3端有一个隐含的area 0
R3#show ip ospf int
OSPF_VL0 is up, line protocol is up
  Internet Address 176.8.35.3/24, Area 0
所以当area 0启用密文认证之后,R3端area 0也要启用密文认证,才能保证R3与R5通过虚链路建立邻居。

解法:
R3
area 0 authentication message-digest
area 35 virtual-link 5.5.5.5 message-digest-key 1 md5 spoto
R5
area 0 authentication message-digest
area 35 virtual-link 3.3.3.3 message-digest-key 1 md5 spoto
