tracert命令排除故障详解

余老师华为答疑老师
华为官方授权认证讲师
更新时间:2021年05月08日   作者:spoto | tracert命令排除故障详解

1、Tracert简介

Tracert是测试报文从发送端到目的地所经过的路由的方法。它能够直观展现报文在转发的时候所经过的路径。Tracert基于ICMP协议来实现的。当网络出现故障时,用户可以使用Tracert确定出现故障的网络节点。



2、Tracert实现过程

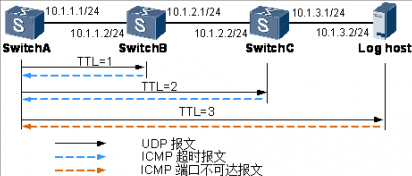

Tracert实现过程

Tracert的实现如上图1所示,Tracert的工作流程为:
(1、)源端(SwitchA)向目的端(日志主机)发送一个UDP报文,TTL值为1,目的UDP端口号是大于30000的一个数,因为在大多数情况下,大于30000的UDP端口号是任何一个应用程序都不可能使用的端口号。
(2、)第一跳(SwitchB)收到源端发出的UDP报文后,判断出报文的目的IP地址不是本机IP地址,将TTL值减1后,判断出TTL值等于0,则丢弃报文并向源端发送一个ICMP超时(Time Exceeded)报文(该报文中含有第一跳的IP地址10.1.1.2),这样源端就得到了SwitchB的地址。
(3、)源端收到SwitchB的ICMP超时报文后,再次向目的端发送一个UDP报文,TTL值为2。
(4、)第二跳(SwitchC)收到源端发出的UDP报文后,回应一个ICMP超时报文,这样源端就得到了SwitchC的地址(10.1.2.2)。
(5、)以上过程不断进行,直到目的端收到源端发送的UDP报文后,判断出目的IP地址是本机IP地址,则处理此报文。根据报文中的目的UDP端口号寻找占用此端口号的上层协议,因目的端没有应用程序使用该UDP端口号,则向源端返回一个ICMP端口不可达(Destination Unreachable)报文(该报文含有目的端的IP地址10.1.3.2)。
(6、)源端收到ICMP端口不可达报文后,判断出UDP报文已经到达目的端,则停止Tracert程序,从而得到数据报文从源端到目的端所经历的路径(10.1.1.2;10.1.2.2;10.1.3.2)。

3、华为设备支持的Tracert命令

华为设备《命令参考》手册提供了详细的命令参数和使用方法。这里只列举了常用的参数,并对参数进行解释说明。tracert [ -a source-ip-address | -f first-ttl | -m max-ttl | -p port | -q nqueries | -vpn-instance vpn-instance-name | -w timeout ] *host

-a

指定报文的源地址。如果不指定源地址,将采用出接口的IP地址作为Tracert报文发送的源地址。

-f

指定初始TTL。当经过的跳数小于此参数值,由于TTL字段的值大于0,经过的这几个节点不会返回ICMP超时报文给源主机。如果已经设置了max-ttl参数值,first-ttl的取值必须小于max-ttl。

-m

指定最大TTL。通常情况下,max-ttl的值被设置为经过站点的跳数。如果已经设置了first-ttl参数值,max-ttl的取值必须大于first-ttl。缺省情况下,最大TTL为30。

-p

指定目的主机的UDP端口号。 如果不指定目的主机的UDP端口号,Tracert命令使用大于32768的随机的端口作为目标设备的接收报文端口。 如果指定目的UDP端口号,需要避免采用对端已经开启的端口号,否则会导致Tracert失败。

-q

指定每次发送的UDP探测数据报文的个数。当网络质量不高时,可以增加发送探测数据报文的数目,保证探测报文能够到达目的节点。缺省情况下,每次发送三个UDP探测数据报文。

-w

等待响应报文的超时时间。当发送数据报文到达某网关超时,则输出“ * ”。如果网络质量不高且速度很慢,建议增加发送数据报文的超时时间。缺省超时时间为5000毫秒。

host

可以是IP地址或域名,如果是域名会首先进行DNS解析,并显示解析后的IP地址。

4、电脑支持的Tracert命令

电脑上的Tracert功能与操作系统相关,这里以Windows操作系统为例。这里只列举了常用的参数,并对参数进行解释说明。tracert [ -d | -h maximum_hops | -j host-list | -w timeout ] *host
-d:不解析主机名。
-h:指定最大TTL的数值。
-j:设定松散源地址路由列表。
-w:用于设置UDP报文的超时时间,单位为毫秒。
host:指定目的主机的域名或IP地址。

5、Tracert示例

tracert 10.26.0.115
traceroute to 10.26.0.115(10.26.0.115), max hops: 30 ,packet length: 40,press CTRL_C to break
1 10.3.112.1 10 ms 10 ms 10 ms
2 10.32.216.1 19 ms 19 ms 19 ms
4 10.32.136.23 19 ms 39 ms 39 ms
5 * * *
6 * * *
7 * * *
8 10.26.0.115 69 ms 79 ms 79 ms
