熟悉思科认证的朋友都知道，思科认证需要考到综合实验题，CCNA当然也不例外，所以思博今天就给大家讲一个思科认证CCNA综合实验经典案例。

CCNA综合实验背景描述

我们先来看看背景描述：一个企业的具体环境有如下的5个描述：
1、企业具有2个办公地点，且相距较远，公司总共大约有200台主机；
2、A办公地点具有的部门较多，例如业务部、财务部、综合部等，为主要的办公场所，因此这部分的交换网络对可用性和可靠性要求较高；
3、B办公地点只有较少办公人员，但是Internet的接入点在这里；
4、公司只申请到了一个公网IP地址，供企业内网接入使用；
5、公司内部使用私网地址 。

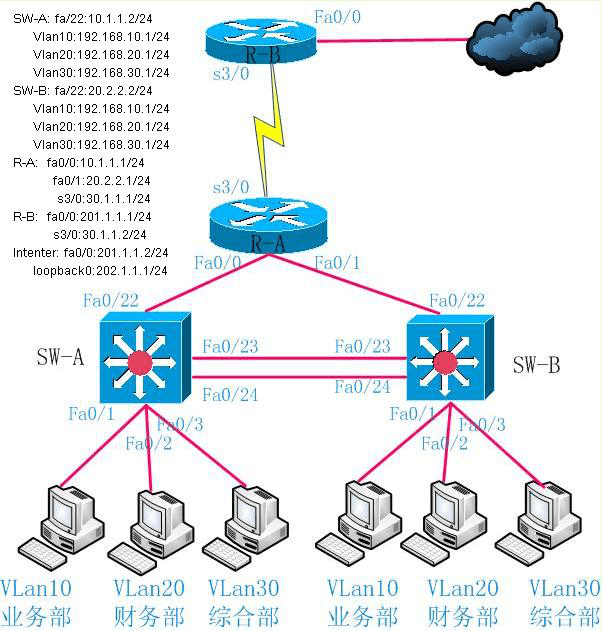

CCNA综合实验网络拓扑图

接下来再来看看它的网络拓扑图，如下：

CCNA综合实验案例需求

具体的综合实验设置步骤思博不做展开，先来带大家看看这个案例中的需求。
第一、它要采取一定方式分隔广播域；
第二、它的核心交换机采用高性能的三层交换机，且采用双核心互为备份的形势，接入层交换机分别通过2条上行链路连接到2台核心交换机，由三层交换机实现VLAN之间的路由；
第三、它的2台核心交换机之间也采用双链路连接，并提高核心交换机之间的链路带宽；
第四、接入交换机的access端口上实现对允许的连接数量为4个，以提高网络的安全性；
第五、三层交换机配置路由接口，与RA、RB之间实现全网互通；
第六、RA和B办公地点的路由器RB之间通过广域网链路连接，并提供一定的安全性；
第七、RB配置静态路由连接到Internet；
第八、在RB上用一个公网IP地址实现企业内网到互联网的访问；
第九、在RB上对内网到外网的访问进行一定控制，要求不允许财务部访问互联网，业务部只能访问WWW和FTP服务，而综合部只能访问WWW服务，其余访问不受控制。

找到了这些需求之后，就可以“对症下药”了。比如说针对需求一可以在交换机上划分VLAN可以实现对广播域的分隔，划分业务部VLAN10、财务部VLAN20、综合部VLAN30，并分配接口；针对需求六可以在RA和RB的广域网接口上配置PPP（点到点）协议，并用PAP认证提高安全性；需求九则可以通过ACL（访问控制列表）实现……

那么现在你会做这道思科认证CCNA综合实验经典案例题了吗？
