CCNP技术文档之EIGRP 默认网络传递

李老师思科答疑老师
思博双IE金牌讲师
更新时间:2018年07月17日   作者:spoto | CCNP技术文档  EIGRP默认网络传递  路由器配置拓扑

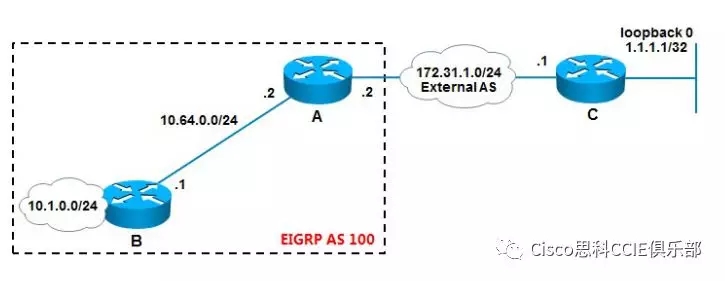

1、案例配置拓扑


案例配置拓扑

2、案例配置需求

1、 如上图所示,配置相应设备接口的 IP 地址;

2、 路由器 A 和路由器 B 运行 EIGRP AS 100,路由器 A 上采用 ip d e f a u lt - ne t w or k 命令下发默认 网络使得路由器 B 通过这条默认网络路由到达外部网络;

3、 通过配置合适的路由使得路由器 B 能够 ping 通路由器 C 的 loopback 0 地址;

3、案例配置思路

1、 配置路由器 A 的所有接口参与到 EIGRP 路由协议:

配置路由器 A 的所有接口参与到 EIGRP 路由协议

2、 配置路由器 B 的所有接口参与到 EIGRP 路由协议:

配置路由器 B 的所有接口参与到 EIGRP 路由协议

3、 配置路由器 A 下发默认网络 172.31.0.0 并采用静态路由指出  172.31.0.0 为默认网络,下一跳为172.31.1.1:

配置路由器 A 下发默认网络 172.31.0.0 并采用静态路由指出  172.31.0.0 为默认网络

4、 配置路由器 C 的默认路由作为路由器 B 到达路由器 C 的 loopback 0 接口的回程路由:

配置路由器 C 的默认路由作为路由器 B 到达路由器 C 的 loopback 0 接口的回程路由

4、案例检验结果

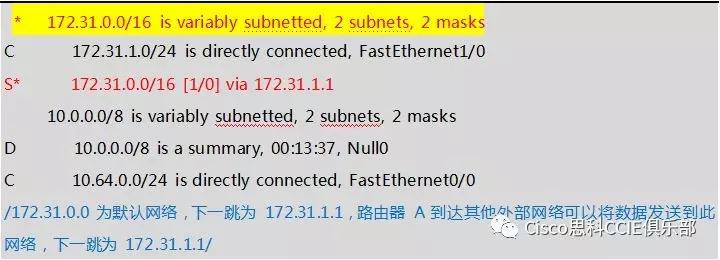

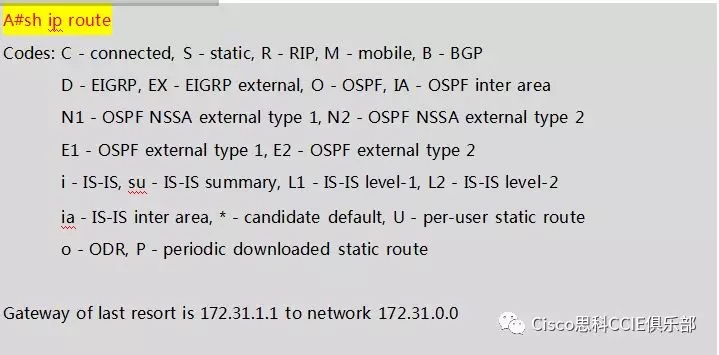

1、 查看路由器 A 的 IP 路由表;

查看路由器 A 的 IP 路由表

查看路由器 A 的 IP 路由表

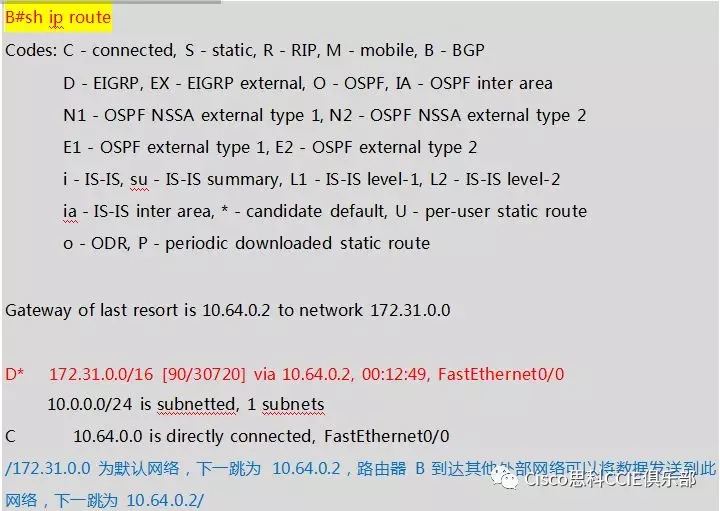

2、 查看路由器 B 的 IP 路由表;

查看路由器 B 的 IP 路由表

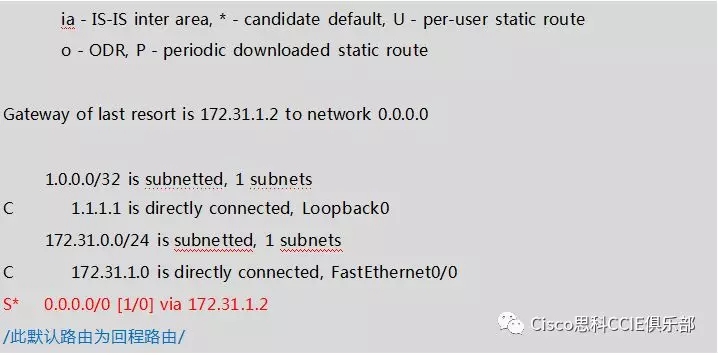

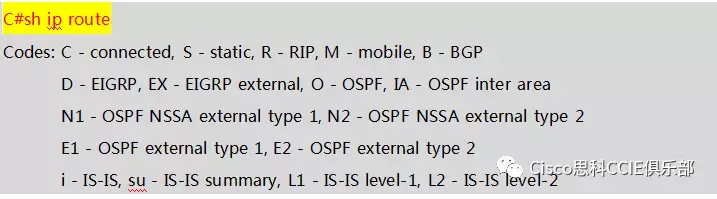

3、 查看路由器 C 的 IP 路由表;

查看路由器 C 的 IP 路由表

查看路由器 C 的 IP 路由表

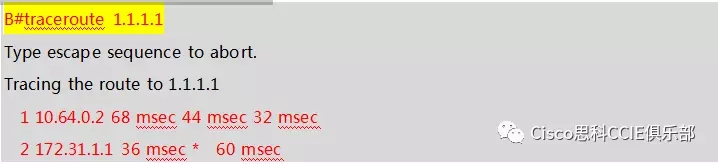

4、 跟踪路由器 B 到达 1.1.1.1 的路径:

 跟踪路由器 B 到达 1.1.1.1 的路径

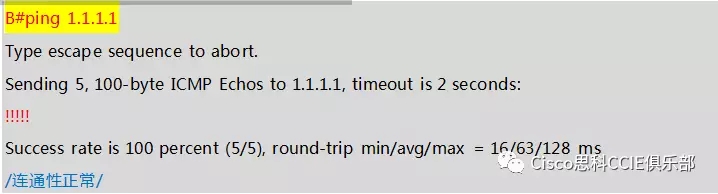

5、 采用 ping 测试路由器 B 和 1.1.1.1 的连通性:

采用 ping 测试路由器 B 和 1.1.1.1 的连通性

5、案例配置文件

案例配置文件

6、案例总结及其它

1、 在 EIGRP 环境下,可以采用 ip d e f a u lt - ne t w or k 命令设置默认网络,通过  EIGRP 将此默认网 络传递给其他运行 EIGRP 路由协议的路由器,让其他路由器通过此默认网络到达外部网络。

2、 推荐以下几条命令:

default-information  allow in:默认在进程中开启,允许所有传递的默认网络进入本路由器;

no default-information  allow in:表示不允许默认网络进入本路由器

default-information allow out:默认在进程中开启,允许所有传递的默认网络传递出本路由器;

no default-information  allow out:表示不允许默认网络传递出本路由器;
