关于链路聚合的问题

客服
李老师思科答疑老师
思博双IE金牌讲师
客服
客服
客服
更新时间:2018年07月26日   作者:spoto | 链路聚合  pagp协议  trunk模式

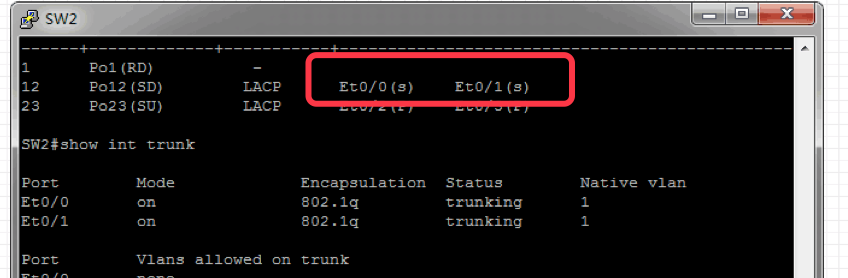

问题:关于链路聚合的问题导致VTP不同步:


关于链路聚合的问题


原因:如果在链路聚合中使用lacp或者PAGP协议,这两种协议都会发送报文去跟对方接口进行协商,如果两端的配置差异,例如,一端在物理接口下指定了封装协议及trunk模式,而另一端只是在物理接口下指定了封装协议,而没有指定trunk模式,那么双方就协商不起来,导致链路聚合状态被抑制,也就是显示S。

所以在配置链路聚合时,一定要保证两端物理接口的配置一致。

二层捆绑:
interface port-channel 1
switchport
switch trunk encapsulation dot1q
Switchport mode trunk
!
Interface range e0/1 – 2
shutdown ##为了避免出现BUG,先将物理接口shutdown,然后配置封装模式,最后加入捆绑
switchport
switch trunk encapsulation dot1q
switchport mode trunk
channel-protocol lacp
channel-group 1 mode active ##可以协议,也可以为on,看需求。
no shutdown

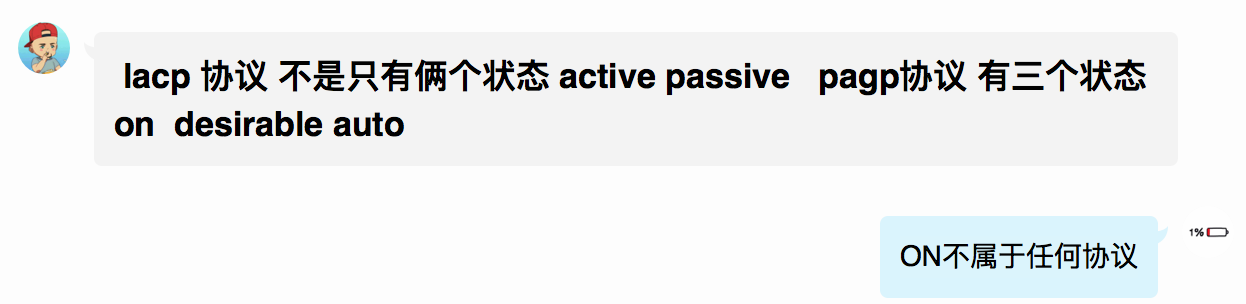

问题:关于链路聚合协议问题:lacp协议不是只有俩个状态active passive pagp协议有三个状态on desirable auto


关于链路聚合的问题

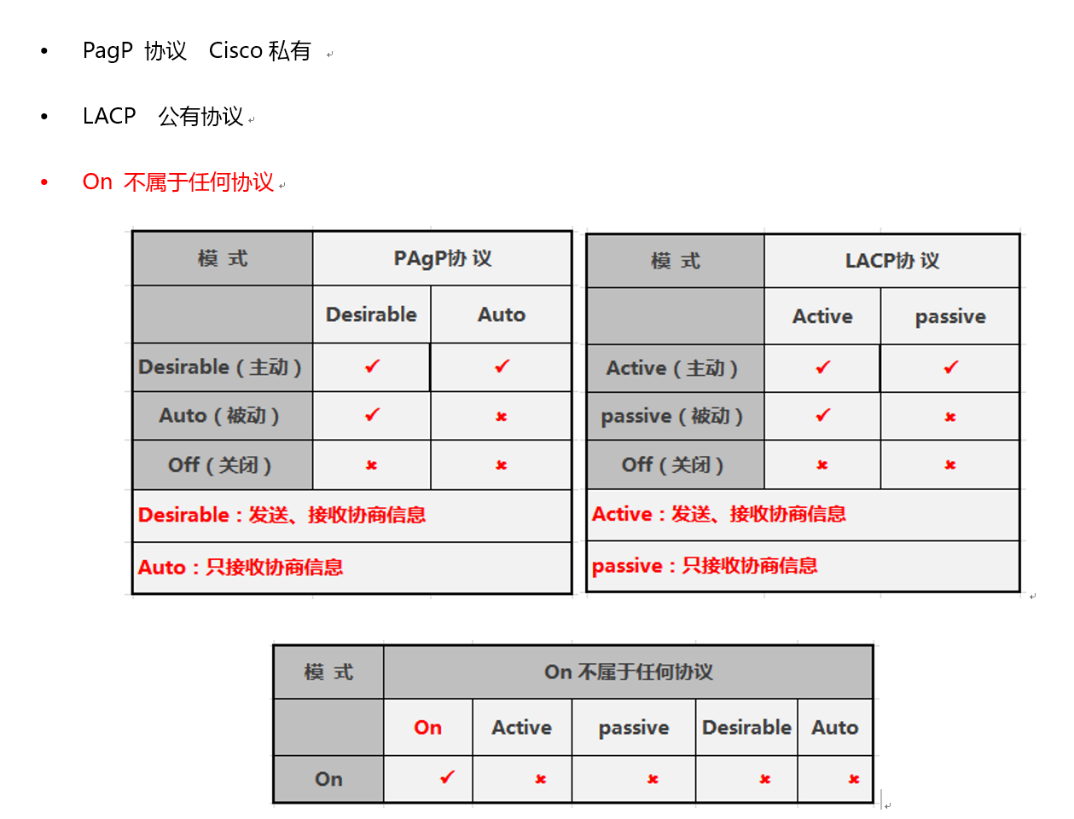

原因:ON为独立的模式,其本身不属于任何协议,可以理解为强制,如下图:


关于链路聚合的问题
