ACL实验和BGP路由反射实验问题

更新时间:2018年07月26日   作者:spoto

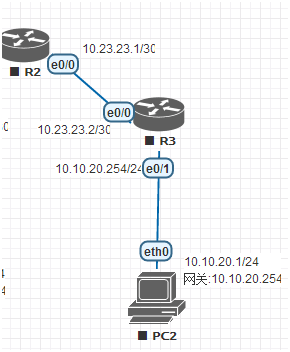

问题:有同学反映ACL实验,三台路由器用rip(eigrp或ospf)协议组建网络, R3上配置acl实现PC2只允许被ping通,acl:access-list 100 permit icmp any host 10.10.20.1,应用于R3的e0/0口的in方向,结果R2与R3邻居有问题,且R1、R2路由表中没有PC2所在的网段。

ACL实验和BGP路由反射实验问题

原因:路由器之间通过动态协议组建网络,需要通过其他协议来建立邻居交换信息,如果在R3的e0/0口in方向,使用permit icmp any host 10.10.20.1,就会阻止其他协议(udp\eigrp\ospf\tcp)通过,将导致R1 R2学习不到PC2所在的网段,R3学习不到PC1所在的网段。

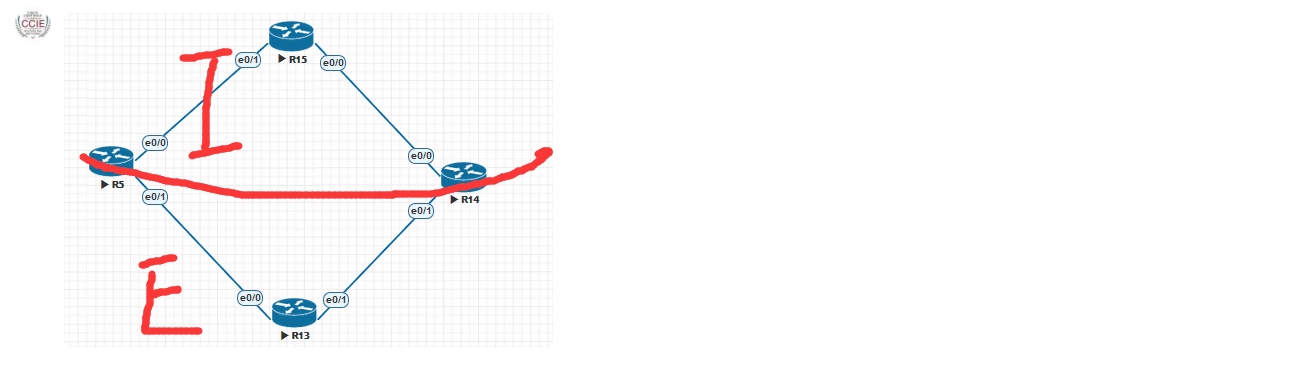

问题:某同学询问,下图的拓扑中R13发出来的路由,在R15设备上show ip bgp时,bgp表中的next-hop都为R5和R14的环回口,为什么不是R13的两个物理接口?

 ACL实验和BGP路由反射实验问题
ACL实验和BGP路由反射实验问题

原因:该学生在R5和R14的bgp配置中,配置了next-hop-self这条命令,该命令会将next-hop修改为自己。

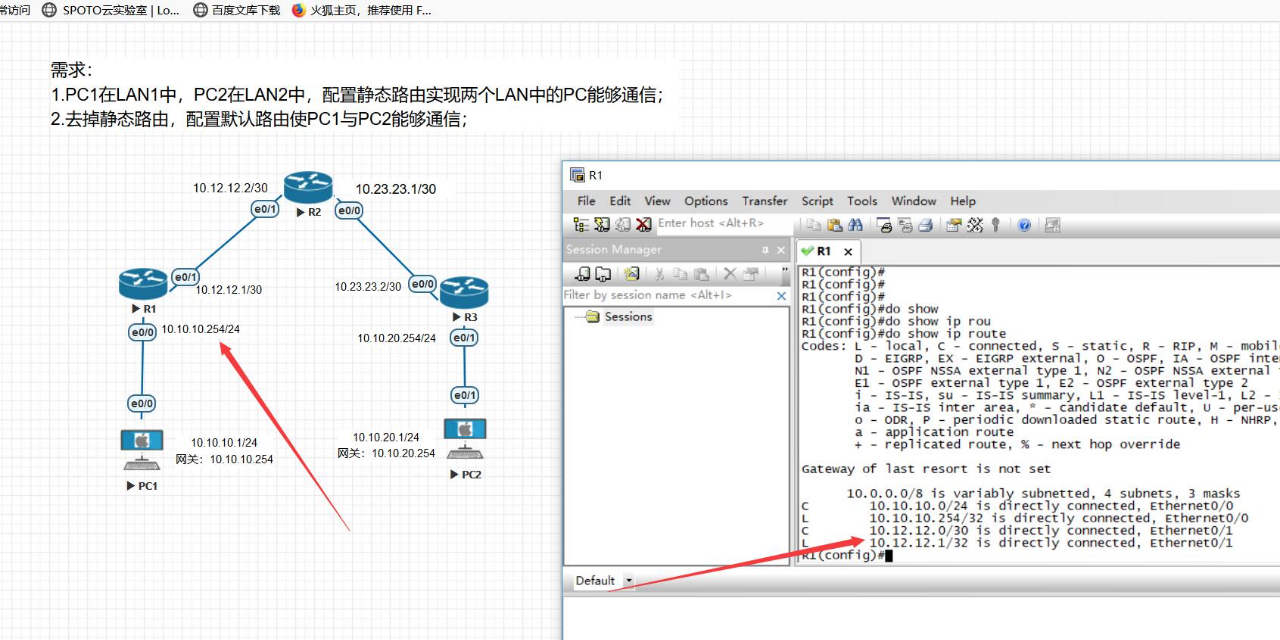

问题:在设备上配置的子网掩码是24位的,为什么show ip rout出来子网掩码是32位的?

show ip rout出来子网掩码是32位
需求:
1.PC1在LAN1中,PC2在LAN2中,配置静态路由实现两个LAN中的PC能够通信;
2.去掉静态路由,配置默认路由使PC1与PC2能够通信;

原因:在15.0及以上的IOS中,show ip route 会显示带 L 字样的路由条目,掩码是/32位。这表示 这个/32位的地址在你本地使用(loacl的意思)。本地有效。
