啥样的交换机才叫高级交换机?

更新时间:2022年08月10日   作者:spoto   标签(Tag):

说起来,中小型企业无线组网有三大重要组件,分别是无线AP,无线控制器,还有POE交换机。

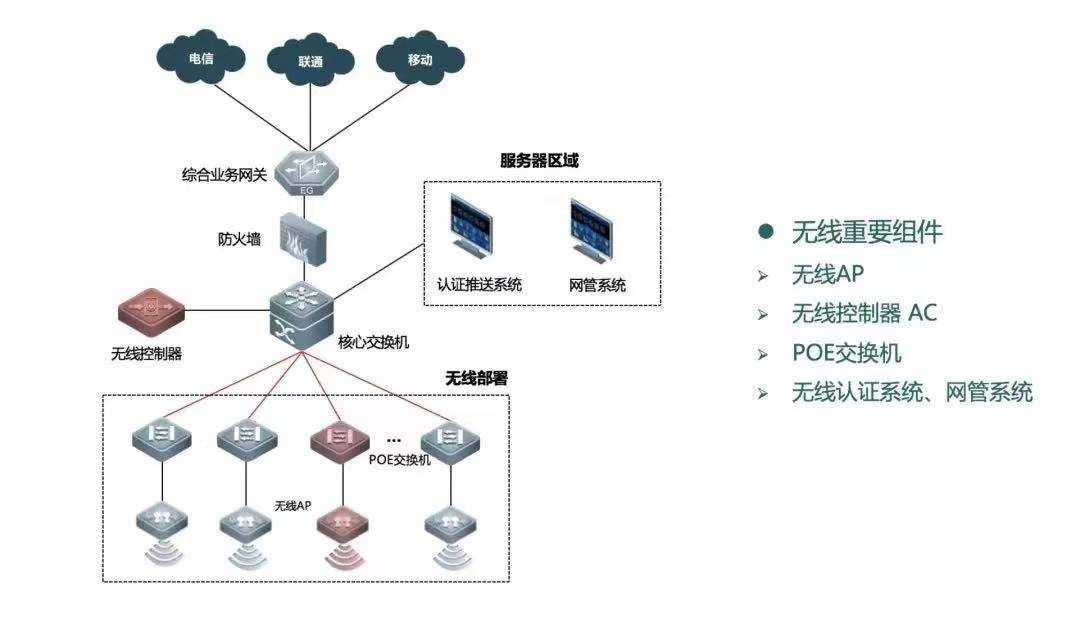

中小型企业无线组网三大重要组件

为什么PoE交换机好?它最显著的特点就是:

可以用一根网线同时传输数据和供电,不再需要昂贵电源和安装电源,很大程度上节省了费用和时间。

那么,很多同学会问:

* 除此之外,它和普通交换机到底有啥区别?

* 啥时候会用到PoE交换机?

* 它是怎么供电的?

* 如果要选购,怎么选?



我们就来围绕这几个问题好好聊一聊。



一、PoE交换机 vs 普通交换机 到底区别在哪里?

常见的普通交换机,代表就是以太网交换机。以太网交换机具备数据传输交换功能,在实际组网应用中,你可以把它简单想象成类似排插的角色。

与普通交换机不同的是,PoE交换机除了普通交换机的功能外,还具备PoE供电功能。

有了这项功能,PoE交换机可以给网络摄像头、无线AP、网络电话等网络设备供电,从而让它们免去繁杂的电源布线。

当然,你还可以通过这一张图来简单理解下PoE交换机的内容:

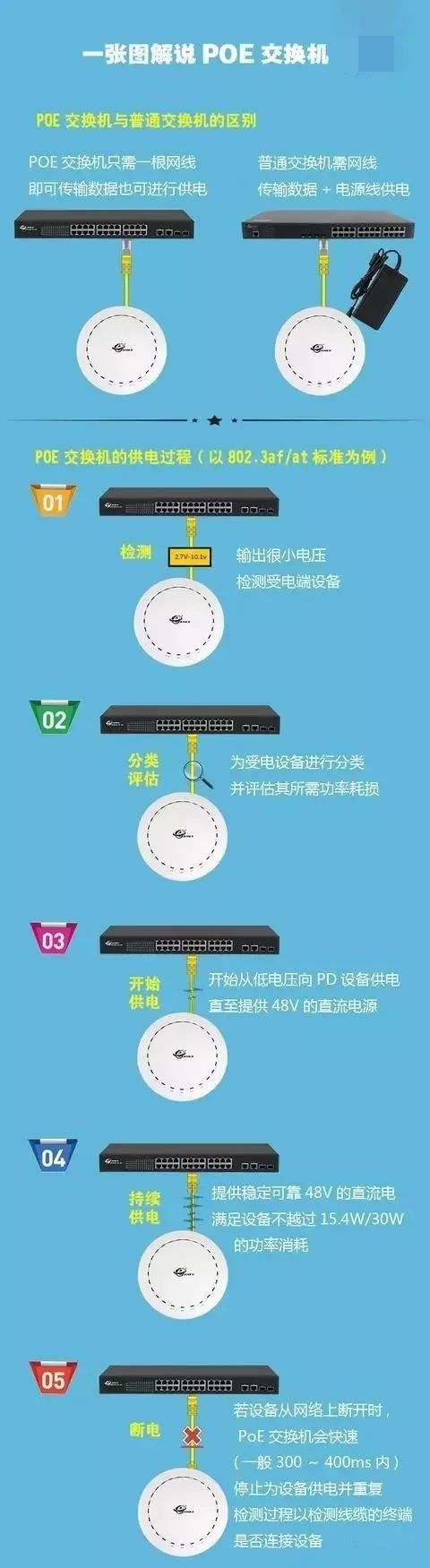

一张图来简单了解PoE交换机



很多时候,不是每个交换机型号都会给你明确对应的输出功率的。

这时候,就需要补充一下关于POE交换机功率计算公式:

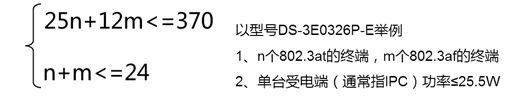

POE交换机功率计算公式



二、PoE交换机的供电原理 请看这份分析

当在一个网络中布置PSE供电端设备时,PoE以太网供电工作过程的一般步骤为:检测>PD端设备分类>开始供电>供电>断电。

详情在上面的长图中有解释,这里不再赘述。

一个完整的PoE系统,包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Powered Device)两部分。

PSE设备是为以太网客户端设备供电的设备,同时也是整个PoE以太网供电过程的管理者。

PD设备是接受供电的PSE负载,即PoE系统的客户端设备,如IP电话、网络安全摄像机、AP及掌上电脑( PDA)或移动电话充电器等许多其他以太网设备。

实际上,任何功率不超过13W的设备都可以从RJ45插座获取相应的电力。

PoE标准供电系统的主要供电特性参数为:

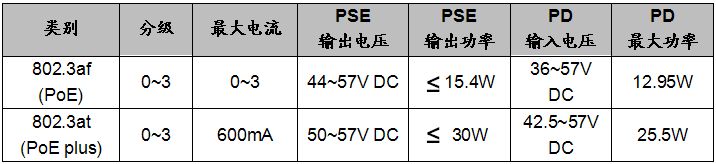

PoE标准供电系统的主要供电特性参数



此外,你还要注意,关于PoE交换机网线选择的问题:

POE供电的安全传输距离100米,建议使用超五类全铜网线。

POE IEEE 802.3af标准要求PSE输出端口的输出功率为15.4W或者15.5W 传输100米后的PD设备接受功率必须不小于12.95W

按照802.3af典型电流值为350ma计算,100米网线的电阻必须为(15.4-12.95W)/350ma = 7欧姆或者(15.5-12.95)/350ma = 7.29欧姆。

而标准网线是天然就满足这个要求的,IEEE 802.3af poe供电标准本身就是以标准网线测定的。

之所以会产生POE供电网线要求这个问题,是因为市面上的很多网线都是非标准网线,不是严格按照标准网线的要求来生产的。



市面的非标准网线



市面的非标准网线材质主要有铜包钢、铜包铝、铜包铁等,这些网线的阻值大,都不适合POE供电。

POE供电必须使用无氧铜材质的网线,即标准网线。PoE供电技术对线材的要求高,建议在监控项目中,千万不要在线材上省成本,以免得不偿失。



思科认证备考须知:CCNP是什么

思博全新EI课程上架:CCNP-EI 课程

思博CCNP课程安排表:最新开班 | CCNP-EI课表

思科认证要多少钱:ccnp培训费用多少钱?

CCNP培训费用是多少:ccnp培训费用以及内容介绍

CCNP考试之前是否需要通过CCNA:ccnp的考试费用多少钱?



三、怎么选购PoE交换机? 方法技巧告诉你

选购之前,你要懂得判断,自己的项目到底适合什么样的PoE交换机。

你需要考虑到,买一台PoE交换机,要给多大功耗的设备供电?

最多需要给多少个设备供电?

需要接口数、是否带光纤口、带不带网管、速率(10/100/1000M)

思考之后告诉你,选购交换机,从这六个方面入手去选。

01 认准PoE交换机品牌

目前市场可供选择的品牌很多,国外的品牌主要特点是高性能高价格,性价比不高,国内的品牌在品质上差异也未必比国外差,但价格比较合理,值得选购。

02 考虑自己设备的功率是多大

对应选择多大功率的PoE交换机。如果你的设备的功率是在15W以下的,那选择支持802.3af标准的PoE交换机就可以了。如果功率是大于15W的,选择802.3at标准的大功率交换机。

03 物理端口

首先要确定交换机接口数、光纤口数、网管、速率(10/100/1000M)等问题。

目前市场上接口主要是8121624口。光纤口一般是一到两个口,光口一定要注意是百兆还是千兆。根椐情况而定。

PoE交换机一般用于连接受电终端,作为接入交换机使用,根据受电终端设备数量考虑交换机支持PoE供电端口的数量。

另外,也需要根据受电终端和实际需求考虑端口需要支持的最高速率,如AP的端口为千兆且使用11AC或双频,则可以考虑使用千兆接入等。

04 供电参数

根据受电终端(AP或网络摄像机)支持的供电协议(如802.3af802.3at或是非标准PoE)选择合适的交换机,交换机支持的PoE供电协议需要和受电终端一致。

非标准的PoE交换机存在很多安全隐患,建议大家尽量选择标准的48V PoE交换机设备。

05 布线方案

用户可以将终端本地取电布线的成本和用PoE交换机供电的成本进行对比核算。

目前PoE交换机的供电距离在100米以内,无布局限制,可节省总体成本约50%

100米以内布线,可灵活扩展网络而不受电力线布局限制,将无线AP、网络摄像头等终端设备挂在墙壁高处或天花板上,灵活扩展,轻松布线,美观大方。



友情提醒:选择靠谱的品牌,选择靠谱的商家,以便于获得专业的售前售后服务,不然出了问题,着实麻烦。

切勿贪便宜用强制供电PoE或者其它非标PoE产品,以避免烧坏设备或者引起其它不便。
