ACL的介绍及分类

更新时间:2021年03月23日   作者:spoto   标签(Tag):

ACL简介

随着网络的飞速发展,网络安全和网络服务质量QoS(Quality of Service)问题日益突出。
企业重要服务器资源被随意访问,企业机密信息容易泄露,造成安全隐患。
Internet病毒肆意侵略企业内网,内网环境的安全性堪忧。
网络带宽被各类业务随意挤占,服务质量要求最高的语音、视频业务的带宽得不到保障,造成用户体验差。
以上种种问题,都对正常的网络通信造成了很大的影响。因此,提高网络安全性服务质量迫在眉睫。ACL就在这种情况下应运而生了。通过ACL可以实现对网络中报文流的精确识别和控制,达到控制网络访问行为、防止网络攻击和提高网络带宽利用率的目的,从而切实保障网络环境的安全性和网络服务质量的可靠性。
访问控制列表ACL(Access Control List)是由一条或多条规则组成的集合。所谓规则,是指描述报文匹配条件的判断语句,这些条件可以是报文的源地址、目的地址、端口号等。
ACL本质上是一种报文过滤器,规则是过滤器的滤芯。设备基于这些规则进行报文匹配,可以过滤出特定的报文,并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。
以下是一个典型的ACL应用组网场景。

典型的ACL应用组网场景

某企业为保证财务数据安全,禁止研发部门访问财务服务器,但总裁办公室不受限制。
实现方式:在Interface 1的入方向上部署ACL,禁止研发部门访问财务服务器的报文通过。Interface 2上无需部署ACL,总裁办公室访问财务服务器的报文默认允许通过。
保护企业内网环境安全,防止Internet病毒入侵。
实现方式:在Interface 3的入方向上部署ACL,将病毒经常使用的端口予以封堵。

ACL的基本原理

ACL由一系列规则组成,通过将报文与ACL规则进行匹配,设备可以过滤出特定的报文

ACL的组成


ACL的组成
ACL编号:
用于标识ACL,表明该ACL是数字型ACL。
根据ACL规则功能的不同,ACL被划分为基本ACL、高级ACL、二层ACL和用户ACL这几种类型,每类ACL编号的取值范围不同。
规则:
即描述报文匹配条件的判断语句。
规则编号:用于标识ACL规则。可以自行配置规则编号,也可以由系统自动分配。
ACL规则的编号范围是0~4294967294,所有规则均按照规则编号从小到大进行排序。所以,图1中的rule 5排在首位,而规则编号最大的rule 4294967294排在末位。系统按照规则编号从小到大的顺序,将规则依次与报文匹配,一旦匹配上一条规则即停止匹配。
动作:
包括permit/deny两种动作,表示允许/拒绝。
匹配项:
ACL定义了极其丰富的匹配项。除了图中的源地址和生效时间段,ACL还支持很多其他规则匹配项。例如,二层以太网帧头信息(如源MAC、目的MAC、以太帧协议类型)、三层报文信息(如目的地址、协议类型)以及四层报文信息(如TCP/UDP端口号)等。

ACL的匹配机制

设备将报文与ACL规则进行匹配时,遵循“一旦命中即停止匹配”的机制

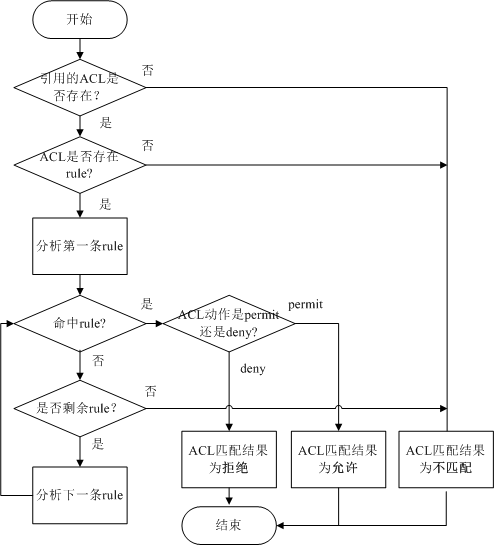

ACL的匹配机制

首先系统会查找设备上是否配置了ACL。
如果ACL不存在,则返回ACL匹配结果为:不匹配。
如果ACL存在,则查找设备是否配置了ACL规则。
如果规则不存在,则返回ACL匹配结果为:不匹配。
如果规则存在,则系统会从ACL中编号最小的规则开始查找。
如果匹配上了permit规则,则停止查找规则,并返回ACL匹配结果为:匹配(允许)。
如果匹配上了deny规则,则停止查找规则,并返回ACL匹配结果为:匹配(拒绝)。
如果未匹配上规则,则继续查找下一条规则,以此循环。如果一直查到最后一条规则,报文仍未匹配上,则返回ACL匹配结果为:不匹配。
从整个ACL匹配流程可以看出,报文与ACL规则匹配后,会产生两种匹配结果:“匹配”和“不匹配”。
匹配(命中规则):指存在ACL,且在ACL中查找到了符合匹配条件的规则。不论匹配的动作是“permit”还是“deny”,都称为“匹配”,而不是只是匹配上permit规则才算“匹配”。
不匹配(未命中规则):指不存在ACL,或ACL中无规则,再或者在ACL中遍历了所有规则都没有找到符合匹配条件的规则。以上三种情况,都叫做“不匹配”。

ACL的分类

基于ACL标识方法的划分

划分如下:
数字型ACL:传统的ACL标识方法。创建ACL时,指定一个唯一的数字标识该ACL。
命名型ACL:通过名称代替编号来标识ACL。
用户在创建ACL时可以为其指定编号,不同的编号对应不同类型的ACL。同时,为了便于记忆和识别,用户还可以创建命名型ACL,即在创建ACL时为其设置名称。命名型ACL,也可以是“名称 数字”的形式,即在定义命名型ACL时,同时指定ACL编号。如果不指定编号,系统则会自动为其分配一个数字型ACL的编号。

基于ACL规则定义方式的划分

基本ACL

仅使用报文的源IP地址、分片信息和生效时间段信息来定义规则。编号范围2000~2999。
配置举例:
[Huawei] acl 2001
[Huawei-acl-basic-2001] rule permit source 192.168.1.3 0
#在ACL 2001中配置规则,允许源IP地址是192.168.1.3主机地址的报文通过。

高级ACL

既可使用IPv4报文的源IP地址,也可使用目的IP地址、IP协议类型、ICMP类型、TCP源/目的端口、UDP源/目的端口号、生效时间段等来定义规则。编号范围3000~3999
配置举例:
[Huawei] acl 3001
[Huawei-acl-adv-3001] rule permit icmp source 192.168.1.3 0 destination 192.168.2.0 0.0.0.255
#在ACL 3001中配置规则,允许源IP地址是192.168.1.3主机地址且目的IP地址是192.168.2.0/24网段地址的ICMP报文通过。

二层ACL

使用报文的以太网帧头信息来定义规则,如根据源MAC(Media Access Control)地址、目的MAC地址、二层协议类型等。编号范围4000~4999
配置举例:
[Huawei] acl 4001
[Huawei-acl-L2-4001] rule permit destination-mac 0000-0000-0001 source-mac 0000-0000-0002 l2-protocol 0x0806
#在ACL 4001中配置规则,允许目的MAC地址是0000-0000-0001、源MAC地址是0000-0000-0002的ARP报文(二层协议类型值为0x0806)通过。

用户ACL

既可使用IPv4报文的源IP地址,也可使用目的IP地址、IP协议类型、ICMP类型、TCP源端口/目的端口、UDP源端口/目的端口号等来定义规则。编号范围6000~6031
配置举例:
[Huawei] acl 6000
[Huawei-acl-ucl-6000] rule permit ip destination 10.1.1.1 255.255.255.0
#在ACL 6000中配置规则,允许所有Portal用户可以免认证访问IP地址为10.1.1.1/24的网络。
