RHEL7中设置和测试静态网络路由

更新时间:2019年05月29日   作者:spoto

RHEL7中设置和测试静态网络路由


本文将会介绍在 RHEL 7 中设置路由表,确保它能访问因特网以及通过访问内部网络。
在RHEL 7 中,你可以通过命令行用 ip 命令 配置和显示设备和路由。这些更改能在运行的系统中及时生效,但由于重启后不会保存,我们会使用 /etc/sysconfig/network-scripts 目录下的 ifcfg-enp0sX 和 route-enp0sX 文件永久保存我们的配置。

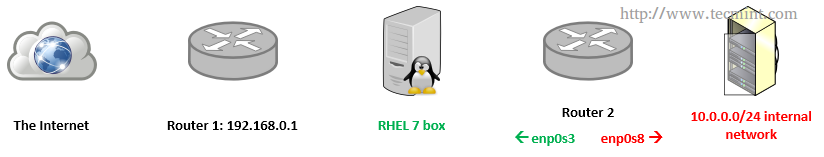

拓扑示意图:

首先,让我们打印出当前的路由表:
# ip route show

从上面的输出中,我们可以得出以下结论:
  • 默认网关的 IP 是 192.168.0.1,可以通过网卡 enp0s3 访问。
  • 系统启动的时候,它启用了到 169.254.0.0/16 的 zeroconf 路由(只是在本例中)。也就是说,如果机器设置通过 DHCP 获取 IP 地址,但是由于某些原因失败了,它就会在上述网段中自动分配到一个地址。这一行的意思是,该路由会允许我们通过 enp0s3 和其它没有从 DHCP 服务器中成功获得 IP 地址的机器机器相连接。
  • 最后,但同样重要的是,我们也可以通过 IP 地址是 192.168.0.18 的 enp0s3 与 192.168.0.0/24 网络中的其它机器连接。
下面是这样的配置中你需要做的一些典型任务。除非另有说明,下面的任务都在2号路由器上进行。
确保正确安装了所有网卡:
# ip link show
如果有某块网卡停用了,启动它:
# ip link set dev enp0s8 up
分配 10.0.0.0/24 网络中的一个 IP 地址给它:
# ip addr add 10.0.0.17 dev enp0s8
噢!我们分配了一个错误的 IP 地址。我们需要删除之前分配的那个并添加正确的地址(10.0.0.18):
# ip addr del 10.0.0.17 dev enp0s8
# ip addr add 10.0.0.18 dev enp0s8
现在,请注意你只能添加一个通过网关到目标网络的路由,网关需要可以访问到。因为这个原因,我们需要在 192.168.0.0/24 范围中给 enp0s3 分配一个 IP 地址,这样我们的 RHEL 7 才能连接到它:
# ip addr add 192.168.0.19 dev enp0s3
最后,我们需要启用包转发:
# echo "1" > /proc/sys/net/ipv4/ip_forward
并停用/取消防火墙(从现在开始,直到下一篇文章中我们介绍了包过滤):
# systemctl stop firewalld
# systemctl disable firewalld
回到我们的 RHEL 7(192.168.0.18),让我们配置一个通过 192.168.0.19(2号路由器的 enp0s3)到 10.0.0.0/24 的路由:
# ip route add 10.0.0.0/24 via 192.168.0.19

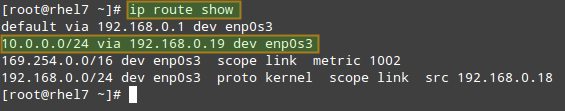

之后,路由表看起来像下面这样:
# ip route show

确认网络路由表
同样,在你尝试连接的 10.0.0.0/24 网络的机器中添加对应的路由:
# ip route add 192.168.0.0/24 via 10.0.0.18
你可以使用 ping 测试基本连接:
在 RHEL 7 中运行:
# ping -c 4 10.0.0.20
10.0.0.20 是 10.0.0.0/24 网络中一个 web 服务器的 IP 地址。
在 web 服务器(10.0.0.20)中运行
# ping -c 192.168.0.18
192.168.0.18 也就是我们的 RHEL 7 机器的 IP 地址。
另外,我们还可以使用 tcpdump(需要通过 yum install tcpdump 安装)来检查我们 RHEL 7 和 10.0.0.20 中 web 服务器之间的 TCP 双向通信。
首先在第一台机器中启用日志:
# tcpdump -qnnvvv -i enp0s3 host 10.0.0.20
在同一个系统上的另一个终端,让我们通过 telnet 连接到 web 服务器的 80 号端口(假设 Apache 正在监听该端口;否则应在下面命令中使用正确的监听端口):
# telnet 10.0.0.20 80

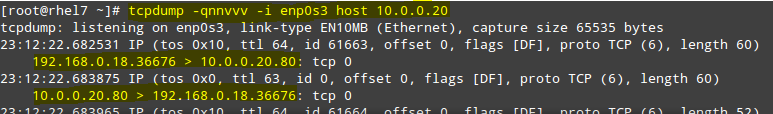

tcpdump 日志看起来像下面这样:

检查服务器之间的网络连接
通过查看我们 RHEL 7(192.168.0.18)和 web 服务器(10.0.0.20)之间的双向通信,可以看出已经正确地初始化了连接。
请注意你重启系统后会丢失这些更改。如果你想把它们永久保存下来,你需要在我们运行上面的命令的相同系统中编辑(如果不存在的话就创建)以下的文件。
尽管对于我们的测试例子不是严格要求,你需要知道 /etc/sysconfig/network 包含了一些系统范围的网络参数。一个典型的 /etc/sysconfig/network 看起来类似下面这样:
# Enable networking on this system?
NETWORKING=yes
# Hostname. Should match the value in /etc/hostname
HOSTNAME=yourhostnamehere
# Default gateway
GATEWAY=XXX.XXX.XXX.XXX
# Device used to connect to default gateway. Replace X with the appropriate number.
GATEWAYDEV=enp0sX
当需要为每个网卡设置特定的变量和值时(正如我们在2号路由器上面做的),你需要编辑 /etc/sysconfig/network-scripts/ifcfg-enp0s3 和 /etc/sysconfig/network-scripts/ifcfg-enp0s8 文件。
下面是我们的例子,
TYPE=Ethernet
BOOTPROTO=static
IPADDR=192.168.0.19
NETMASK=255.255.255.0
GATEWAY=192.168.0.1
NAME=enp0s3
ONBOOT=yes
以及
TYPE=Ethernet
BOOTPROTO=static
IPADDR=10.0.0.18
NETMASK=255.255.255.0
GATEWAY=10.0.0.1
NAME=enp0s8
ONBOOT=yes
其分别对应 enp0s3 和 enp0s8。
由于要为我们的客户端机器(192.168.0.18)进行路由,我们需要编辑 /etc/sysconfig/network-scripts/route-enp0s3
  1. 10.0.0.0/24 via 192.168.0.19 dev enp0s3
现在reboot你的系统,就可以在路由表中看到该路由规则。
