交换机一直是网工们关注的重点，尤其是在大型网络中，交换机的各类需求都很大。

你可能知道交换机的原理、基本配置、命令行等，但是让你独立完成一个配置，你可能还是有点吃力。

没关系，今天我借一个大型组网的例子，给你说清前因后果。听说这一篇案例包括了交换机在配置vlan过程中的大部分问题，了解清楚，基本上能够解决大部分项目配置。





一、 配置背景

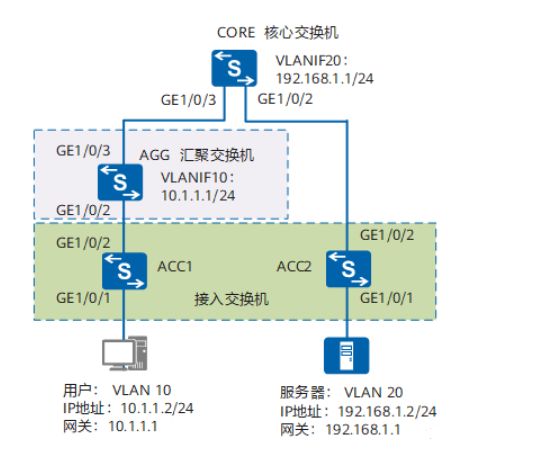

为了安全及便于管理，企业为服务器专门划分VLAN，用户属于VLAN 10，服务器属于VLAN 20。用户与服务器间跨接入、汇聚和核心交换机，其中接入是二层交换机，汇聚、核心是三层交换机。由于业务需要现要求用户与服务器间可以互通。



二、 配置目的

大型网络项目配置交换机，实现不同vlan间通信。



三、 配置思路

采用如下的思路配置不同网段之间通过静态路由进行通信：

1、在接入交换机上配置基于接口划分VLAN，实现二层通信。

2、在汇聚交换机AGG上配置VLANIF10，作为用户的网关，在核心交换机CORE上配置VLANIF20，作为服务器的网关。

3、在汇聚交换机AGG上配置从AGG到达VLANIF20网段的静态路由，在核心交换机CORE上配置从CORE到VLANIF10网段的静态路由，实现跨网段通信。



四、 配置步骤

1、配置接入交换机ACC1

# 创建VLAN

<HUAWEI> system-view

[HUAWEI] sysname ACC1//1修改设备的名称为ACC1，便于识别

[ACC1] vlan batch 10 //批量创建VLAN 10



# 将接口加入相应VLAN

[ACC1]interface gigabitethernet 1/0/1

[ACC1-GigabitEthernet1/0/1] port link-type access // 将与用户相连接口的接口类型设置为access

[ACC1-GigabitEthernet1/0/1] port default vlan 10// 将用户划分到VLAN 10

[ACC1-GigabitEthernet1/0/1] quit

[ACC1] interface gigabitethernet 1/0/2

[ACC1-GigabitEthernet1/0/2]port lirk-type trunk//将与汇聚交换机相连接口的接口类型设置为trunk

[ACC1-GigabitEthernet1/0/2] port trunk allow-pass vlan 10 1/透传仇L10到汇聚交换机ACC

[ACC1-GigabitEthernet1/0/2]quit



2、配置接入交换机ACC2

# 创建VLAN

<HUAWEI>system-view

[HUAWEI] sysname ACC2//修改设备的名称为ACC2

[ACc2] vlan batch 20//批量创建VLAN 20



# 将接口加入相应VLAN

[ACC2] interface gigabitethernet 1/0/1

[ACC2-GigabitEthernet1/0/1] port link-type access // 将与服务器相连接口的接口类型设置为access

[ACC2-GigabitEthernet1/0/1] port default vlan20 // 将用户划分到江VLAN 20

[ACC2-GigabitEthernet1/0/1] quit

[ACC2] interface gigabitethernet 1/0/2

[ACC2-GigabitEthernet1/0/2] port link-type trunk1 // 将与核心交换机相连接口的接口类型设置为trunk

[ACC2-GigabitEthernet1/0/2] port trunk allow-pass vlan 20 // 透传VLAN 20到核心交换机

[ACC2-GigabitEthernet1/0/2]quit

3、配置汇聚交换机AGG

# 创建VLAN

<HUAWEI>system-view

[HUAWEI] sysname AGG // 修改设备的名称为AGG

[AGG] vlan batch 10 30 // 批量创建VLAN 10和VLAN 30



# 将接口加入相应VLAN

[AGG] interface gigabitethernet 1/0/2

[AGG-GigabitEthernet1/0/2] port link-type trunk // 将接口类型设置为trurk

[AGG-GigabitEthernet1/0/2] port trunk allow-pass vlan 10 // 透传用户的VLAN 10

[AGG-cigabitEthernet1/0/2] quit

[AGG]interface gigabitethernet 1/0/3

[AGG-GigabitEthernet1/0/3] port link-itype trunk//将接口类型设置为trunk

[AGG-GigabitEthernet1/0/3] port trunk allow-pass vlan 30//透传和核心交换机互联的VLAN 30

[AGG-GigabitEthernet1/0/3]quit



# 创建VLANIF10并配置对应的IP地址，作为用户的网关

[Acc] interface vlanif 101/创建讧ANIF10接口

[AGc-vlanif10] ip address 10.1.1.1 24//配置IP地址，此IP地址是用户的网关地址

[ACc-vlanif10] quit



# 创建VLANIF30和对应的IP地址

[AGG]interface vlanif 30//创建TANIF30接口

[AGG-vlanif30] ip address 10.10.30.1 24  // 配置互连的IP地址，此IP地址不能和用户、服务器的IP地址冲突

[AGG-Vlanif30]quit



# 配置静态路由，使用户PC可以访问服务器

[AGG] ip route-static192.168.1.0 255.255.255.0 10.10.30.2



目的IP是192.168.1.0/24网段，转发下一跳是核心交换机VLANIF30的IP地址10.10.30.2



4、配置核心交换机CORE

# 创建VLAN

<HUAWEI>system view

[HUAWEI] sysname CORE // 修改设备的名称为CORE

[CORE] vlan batch 20 30 // 批量创建红VLAN20和VLAN30



# 将接口加入相应VLAN

[CORE]interface gigabitethernet 1/0/2

[CORE-GigabitEthernet1/0/2] port link-type trunk  // 将接口类型设置为trunk

[CORE-GigabitEthernet1/0/2] port trumk allow-pass vlan 20 // 透传服务器的VLAN 20

[CORE-GigabitEthernet1/0/2] quit

[CORE] interface gigabitethernet 1/0/3

[CORE-GigabitEthernet1/0/3] port link一type trunk //将接口类型设置为trunk

[CORE-GigabitEthernet1/0/3] port trumk allow-pass vlan 30 // 透传和汇聚交换机互连的VLAN 30

[CORE-GigabitEthernet1/0/3] quit



# 创建VLANIF20并配置对应的IP地址，作为服务器的网关

[CORE] interface vlanif 20 //创建VLANIF20接口

[CORE-Vlanif20]ip address 192.168.1.1 24//配置IP地址，此IP地址是服务器的网关地址

[CORE一Vlanif20]quit



# 创建VLANIF30和对应的IP地址

[CORE] interface vlanif 30 // 创建VLANIF30接口

[CORE一Vlanif30] ip address 10.10.30.2 241/配置互连的IP地址

[CORE一Vlanif30]quit



# 配置静态路由，使服务器和访问用户PC

[CORE]ip route一static 10.1.1.0 255.255.255.010.10.30.1



目的IP是10.1.1.0/24网段的报文，转发下一跳是汇聚交换机VLANIF30的IP地址10.10.30.1。



5、检查配置结果

在VLAN 10中的用户PC上配置IP地址为10.1.1.2/24，缺省网关为VLANIF10接口的IP地址10.1.1.1。

在VLAN 20中的服务器上配置IP地址为192.168.1.2/24，缺省网关为VLANIF20接口的IP地址192.168.1.1。

配置完成后，VLAN 10内的用户PC与VLAN 20内的服务器能够相互访问。

整体的思路就是，将相连的交换机之间，创建了多个vlanif（三层接口），其中vlanif30的创建相当于桥梁，便于vlan10与vlan20之间的通信。这种思路在大型网络通信中会频率的用到。

用户想要进行三层通信，必须借助于路由表项，而VLANIF接口只能生成直连路由，实现不同网段间通过同一台设备互通，对于不同网段间跨设备的互通，必须手动配置静态路由或配置通过路由协议生成的动态路由。

静态路由配置方便，对系统要求低，适用于拓扑结构简单并且稳定的小型网络。缺点是不能自动适应网络拓扑的变化，需要人工干预。
