你的一念之间决定了公司WLAN网络能力强弱

客服
蔡老师思科答疑老师
思博金牌讲师
客服
客服
客服
更新时间:2023年02月08日   作者:spoto | wlan无线信号  wlan网络能力  wlan是什么

我们常听到的“802.11n、2.4G、5G”这类词,其实都属于WLAN网络的范围。

WLAN的演进和发展过程中,实现它的技术标准有很多,比如蓝牙、802.11系列、HyperLAN2。

802.11系列标准的实现技术相对简单、通信可靠、灵活性高和实现成本相对较低,所以最终成为了WLAN的主流技术标准。

现在,802.11系列标准也成为了WLAN技术标准的代名词。

802.11系列标准也成为了WLAN技术标准的代名词

在工作里,每个网工都会接触到WLAN,但现状是,很多人知其然,而不知其所以然。

今天这边文章,简单的给你顺一遍WLAN相关技术的思路。



一、WLAN技术7大概念

WLAN是什么?

WLAN的全称是Wireless Local Area Network,指应用无线通信技术。

通过WLAN,可将计算机设备互联起来,构成可以互相通信和实现资源共享的网络体系。

WLAN本质的特点是不再使用通信电缆将计算机与网络连接起来,而是通过无线的方式连接,从而使网络的构建和终端的移动更加灵活。

这里也许有一些小白粉丝会有疑问,那这么说,WLAN不就是WiFi吗?

802.11组织制定了WLAN的标准,符合标准的就能叫做WiFi,不符合的就,你懂得。

什么叫做不符合的?比如军用产品。

所以它俩的区别其实很小,日常混用也无伤大雅。

当然,非要说一个所以然,用一句话就能解释:WiFi是符合802.11标准的WLAN。

当然,WLAN还涉及到了很多技术点,我简单在下方罗列7个,希望能补充你的技术盲区。



01 SSID(Service Set ID ):服务集识别码

SSID(Service Set ID ):服务集识别码

SSID就是我们常说的无线信号,大家平时手机或笔记本电脑打开无线后所接收到的所有信号名称即为SSID。

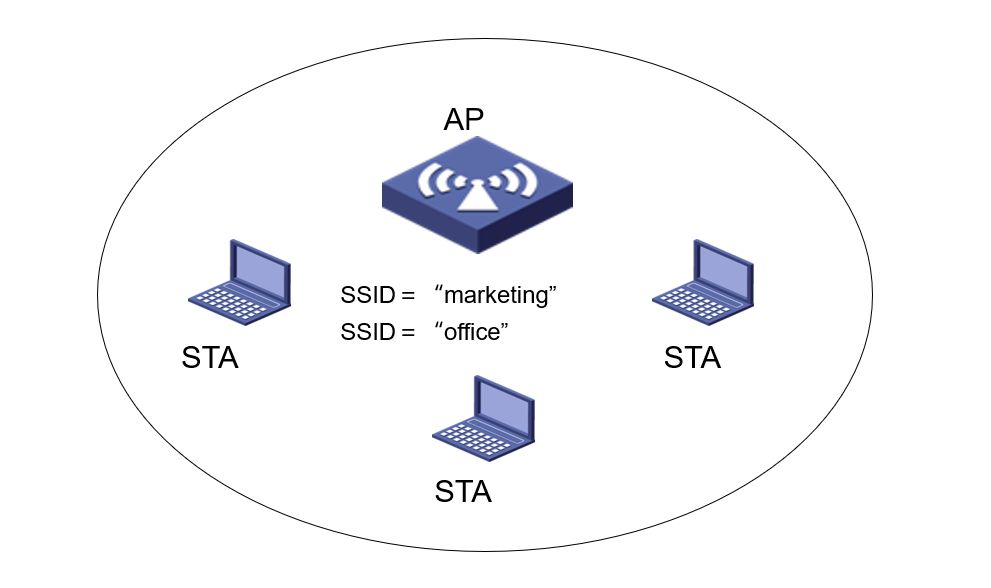

02 BSS(Basic Service Set):基本服务集

BSS(Basic Service Set):基本服务集

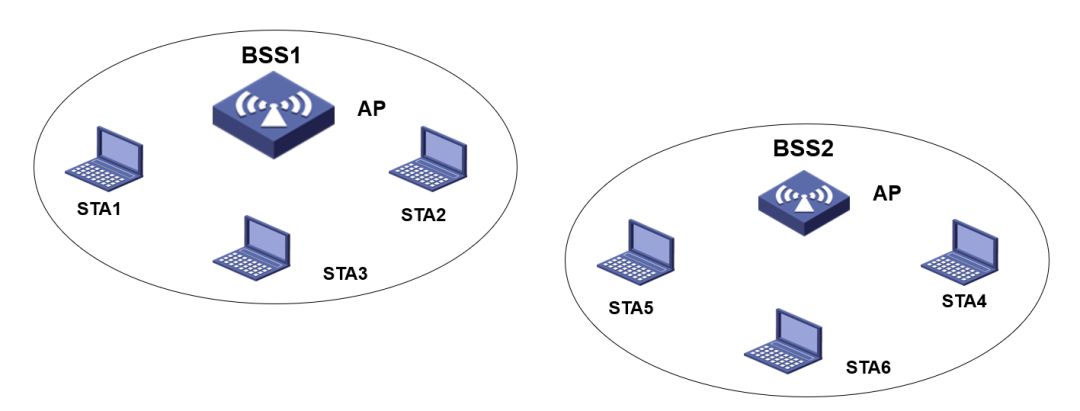

BSS指的是一台无线路由器释放的某个SSID的覆盖范围。图中还涉及到一些名词:

STA(Station):任何的无线终端设备。

AP(Access Point):即无线路由器,企业级无线路由器有胖/瘦之分。

BSSID:BSS的标识,一般为AP radio口MAC地址。

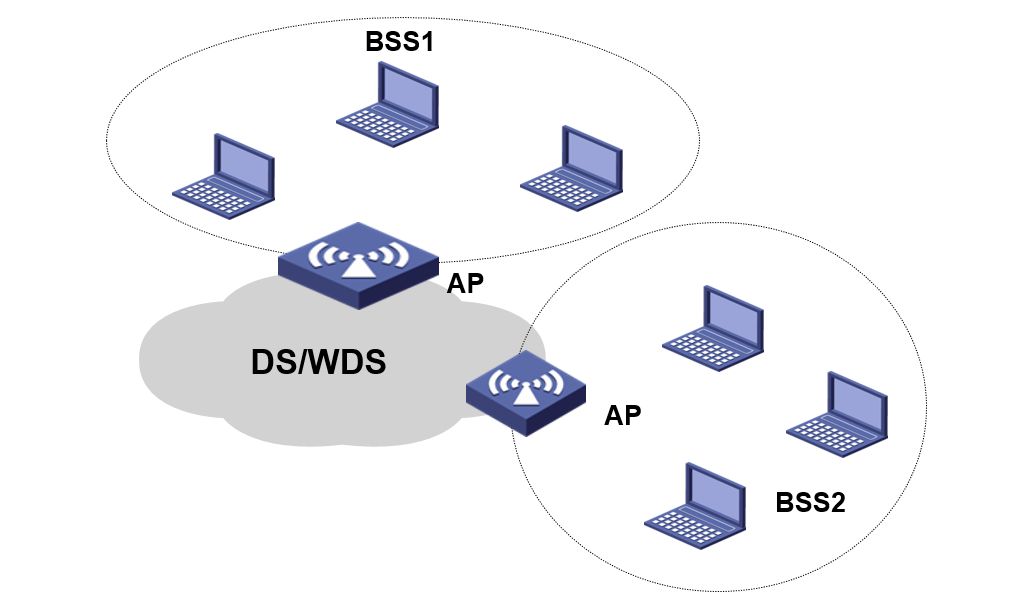

03 DS(Distribution System):分布式系统

DS(Distribution System):分布式系统

DS指的是AP上连的有线网络。而如果是通过AP桥接或MESH组网,则称为WDS(Wireless Distribution System无线桥接)。

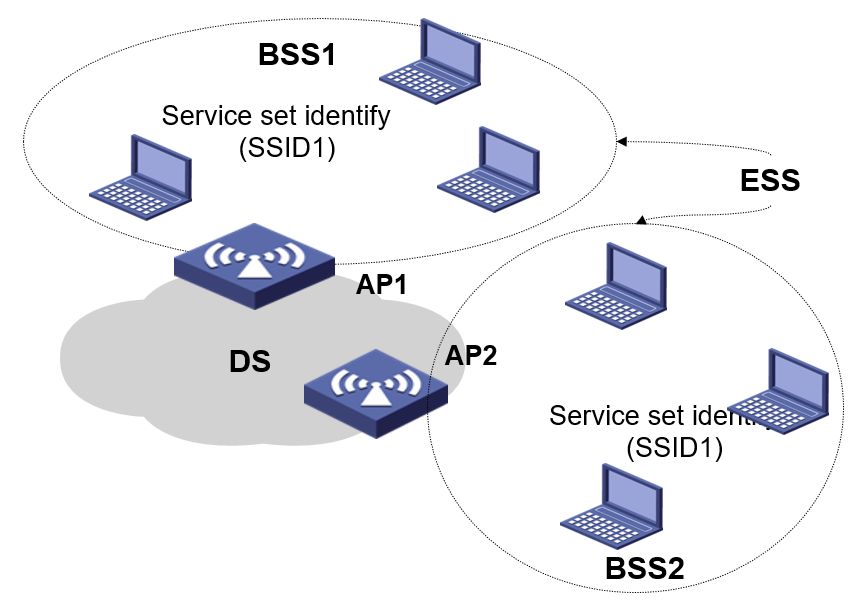

04 ESS(Extended Service Set):扩展服务集

ESS(Extended Service Set):扩展服务集

ESS采用相同的SSID的多个BSS形成的更大规模的虚拟BSS。

在企业WLAN网络中我们会通过大量AP释放相同的SSID来覆盖企业所有区域。目的是终端移动到企业任何位置都能够使用无线网络,并且不需要重新连接。

所以,多个AP释放出相同SSID所共同覆盖的范围即为ESS。

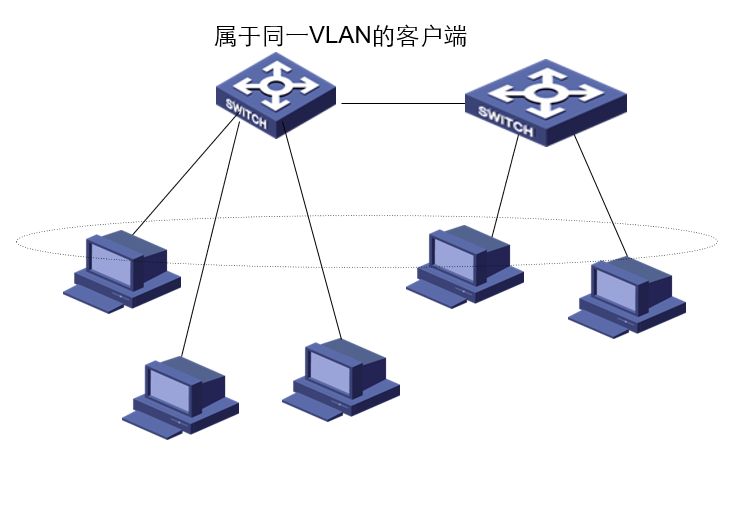

你可以类比有线网络的VLAN技术来帮助理解,在同一个二层网络中,不同交换机的接口划入相同VLAN则处于同一个广播域。

属于同一VL AN的客户端



05 无线漫游

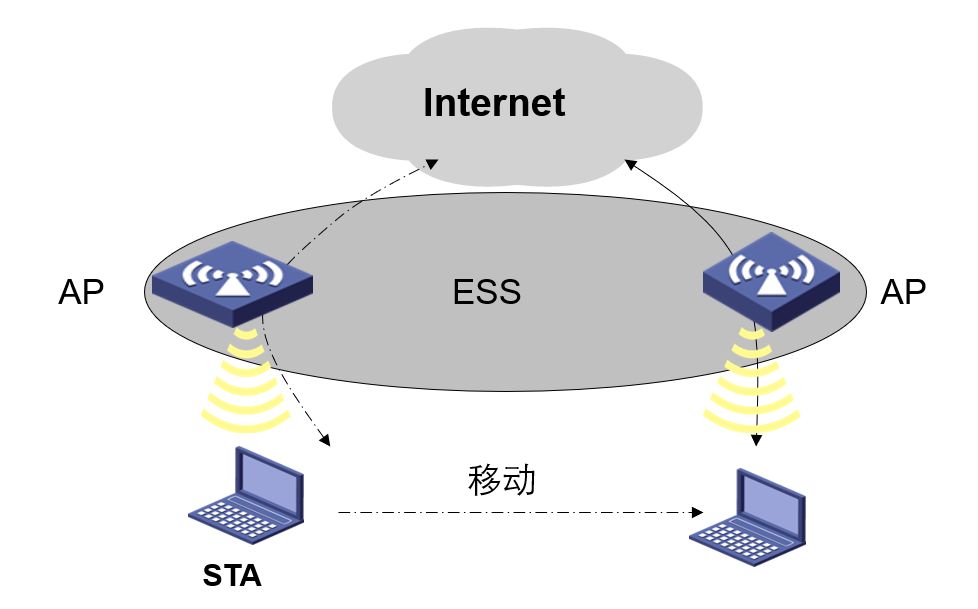

技术漫游就是指终端解除和老AP的关联,并重新关联到新AP恢复网络连接的过程。

无线漫游

从应用上讲,漫游是WLAN网络提供给终端在ESS区域内不受限制的移动,并保证业务不中断、终端IP地址不改变的一种服务。

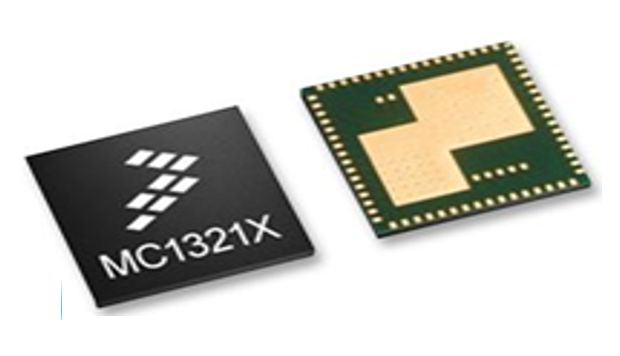

06 射频收发器(RF Transceiver)

也叫射频芯片或射频卡,无线信号之源头。它直接产生高频电磁信号,也能对接收到的电磁信号进行调制解码。

射频收发器(RF Transceiver)

无线路由器中最重要的部分,AP中射频收发器的多少也决定着AP的待机量和AP性能。



07 RSSI(Received Signal Strength Indication):用户实际接收信号强度

RSSI(Received Signal Strength Indication)计算公式

上图为RSSI计算公式,也就是终端所接收到的信号的强度,通常是负值,单位是dBm。



二、企业WLAN基础架构 都给你讲透

WLAN有两种基本架构,一种是FAT AP架构,又叫自治式网络架构。一种是AC FIT AP架构,又叫集中式网络架构。

先从最熟悉的家庭无线路由器入手讲起吧。

家庭无线路由器采用的是FAT AP架构,即自治式网络架构。

FAT AP英文全称是FAT Access Point,中文称为胖接入点,也有很多人直接称为胖AP。

FAT AP不仅可以发射射频提供无线信号供无线终端接入,还能独立完成安全加密、用户认证和用户管理等管控功能。

想一下你家里的无线路由器,你可以为WLAN设置密码,可以配置黑名单或白名单控制用户接入,还可以管理接入的用户(如设置用户的接入速率)等,这些都符合FAT AP的特征。

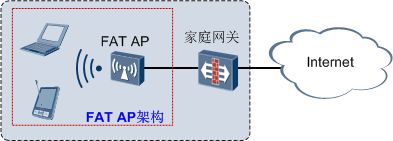

所以,家庭使用的无线路由器就是一种FAT AP,下面的组网图是一个简单的基于FAT AP架构的组网应用。

一个简单的基于FAT AP架构的组网应用



FAT AP功能强大,独立性强,具备自治能力,因此FAT AP架构人们又称为自治式网络架构。

不需要介入专门的管控设备,独自就可以完成无线用户的接入,业务数据的加密和业务数据报文的转发等功能。

独立自治是FAT AP的特点,也是FAT AP的缺点。当单个部署时,由于FAT AP具备较好的独立性,不需要另外部署管控设备,部署起来很方便,成本也较低廉,在类如家庭WLAN或者小企业WLAN的使用场景中,FAT AP往往是最适合的选择。

感受最深刻的,就是你在家里使用一个无线路由器就能享受WLAN带给我们的便捷。

由于WLAN覆盖面积较大,接入用户较多,需要部署许多FAT AP设备,而每个FAT AP又是独立自治的,缺少统一的管控设备,管理这些设备就变得十分麻烦。

不说别的,光为这些FAT AP升一次级就是一场灾难。所以,在大量部署的情况下,FAT AP会带来巨大的管理维护成本。

而且由于独自控制用户的接入,FAT AP无法解决用户的漫游问题。

一般在中大型使用场景中人们往往不会选择FAT AP架构,而是使用AC FIT AP架构。

如果你不了解漫游,可以想象下你日常使用的手机,当坐在高铁上从一个城市移动到另一个城市,手机信号要在沿途不停的断开旧网络,接入新网络。

或者想象下,你拿着iPad等无线终端,从自己家移动到邻居家并接入邻居家的WLAN,这个过程也可以理解为漫游。



既然有胖AP,那对应的就应该有瘦AP。

FIT AP英文全称是FIT Access Point,中文称为瘦接入点,也有很多人直接称为瘦AP。

和胖AP不同,瘦AP除了提供无线射频信号外,基本不具备管控功能。也正是因为这一点,它被称为瘦AP,而上面具备管控功能的AP被称为了胖AP。

为了实现WLAN的功能,除了FIT AP外,还需要具备管理控制功能的设备——AC。

AC英文全称是Access Controller,中文称为无线接入控制器。AC的主要功能是对WLAN中的所有FIT AP进行管理和控制,AC不具备射频(AC只是管理控制设备,不能发射无线射频信号),它和FIT AP配合共同完成WLAN功能。

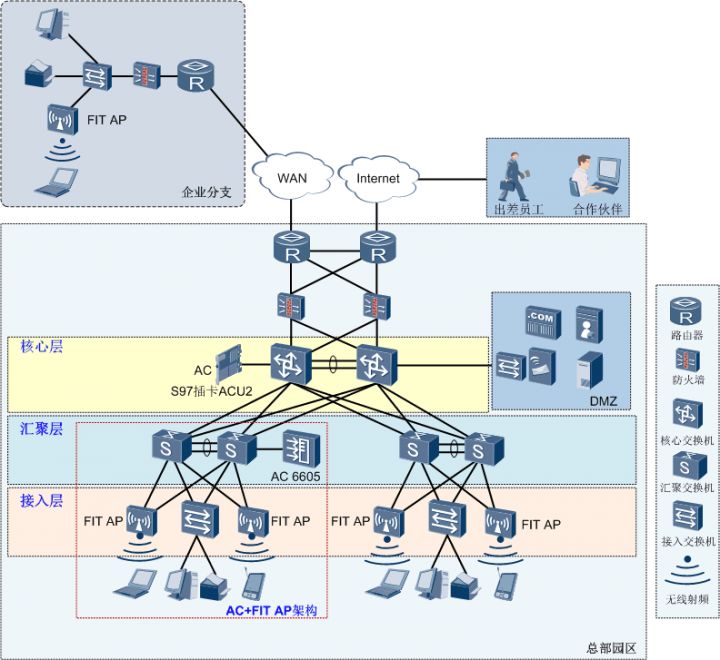

这种架构就被称为了AC FIT AP架构,下图为某大型企业基于AC FIT AP架构部署的WLAN组网示意图。

某大型企业基于AC FIT AP架构部署的WLAN组网示意图

由上图可以看到,根据AC所管控的区域和吞吐量的不同,AC可以出现在汇聚层,也可以出现在核心层。

FIT AP一般部署在接入层和企业分支。这种层级分明的协同分工,更能体现出AC FIT AP架构的集中控制的特点,这种架构又被大家称为集中式网络架构。

使用AC FIT AP架构为像候车厅这种大型场所部署WLAN时,比使用FAT AP架构更经济、高效。

AC FIT AP架构下,可以统一为FIT AP下发配置,统一为FIT AP进行软件升级,还可以按照时段控制FIT AP的工作数量等等,这些大大降低了WLAN的管控和维护的成本。

而且,由于用户的接入认证可以由AC统一管理,解决用户漫游的问题就变得很容易。

综上所述,AC FIT AP架构适用于中大型使用场景,而FAT AP架构适用于小型使用场景。
