提升可靠性-接口备份

更新时间:2021年03月16日   作者:spoto   标签(Tag):
当路由器上某个接口出现故障或带宽不足时,会造成业务中断或数据丢失。接口备份技术支持接口故障和流量检测功能,当接口出现故障或带宽不足时启用备份接口,由备份接口来承担业务传输或分担网络流量,从而提高了数据设备通信的可靠性。

提升可靠性-接口备份

接口备份原理描述

主备接口备份

如图所示,Interface1作为主接口,Interface2、Interface3作为备份接口。在主备接口备份方式下,任意时间只有一个接口进行业务传输。

主备接口备份原理图

•当主接口Interface1正常工作时,Interface2、Interface3处于备份状态,通过主接口Interface1进行业务传输。
•路由器跟踪各接口状态,当主接口Interface1因故障无法进行业务传输时,启动优先级最高的备份接口进行业务传输。
•当原先故障的主接口恢复正常时,业务传输会重新切换回主接口Interface1。

负载分担接口备份

如图所示,Interface1作为主接口,Interface2、Interface3作为备份接口,在负载分担接口备份方式下,系统会定时检测主接口Interface1流量是否超过设置的门限阈值:

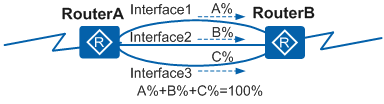

负载分担接口备份原理图

•当主接口Interface1的数据流量超过负载分担门限的上限阈值时,优先级最高的可用备份接口将被启用,同主接口Interface1一起传输业务,进行负载分担。
•若负载分担后流量还是超过上限阈值,优先级次高的另一个可用的备份接口将被启用,在这三个接口间进行负载分担,以此类推,直至启用了所有的备份接口。
•负载分担过程中若流量低于设定的下限阈值,优先级最低的在用备份接口将被关闭。以此类推,直至仅有主接口Interface1承担业务流量。

接口备份应用场景

主备接口备份

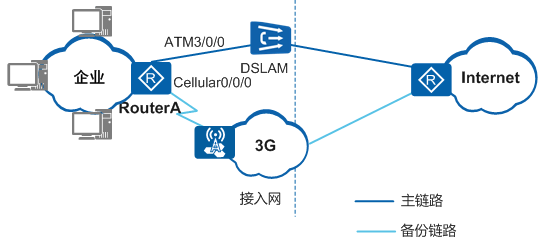

如图所示,某企业的出口网关RouterA通过ADSL接口ATM3/0/0接入Internet,为了防止出现因ADSL接口故障导致企业用户无法连接到Internet的情况,该企业配置了通过3G接口接入Internet的备份链路。当主接口故障时,启用备份链路,提高了网络可靠性。

主备接口备份场景图

负载分担接口备份

如图所示,HostA通过RouterA的GE2/0/0接口和RouterB进行数据传输,为了防止出现因GE2/0/0接口带宽不足而导致数据丢失的情况,在RouterA上配置负载分担接口备份。当主接口GE2/0/0上流量超过设定阈值时,启用备份接口中优先级较高的接口和主接口一起进行数据传输,提高了数据传输的可靠性。

负载分担接口备份场景图

接口备份配置举例

配置以太链路+以太链路的主备接口备份示例

组网需求

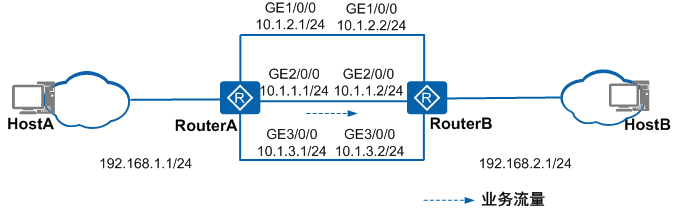

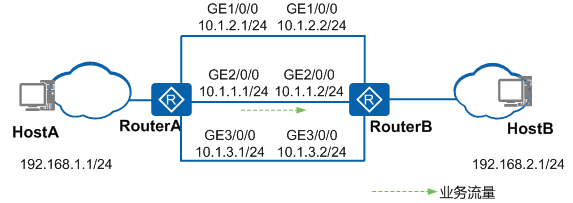

如图所示,RouterA通过三个接口与RouterB直连,正常情况下,HostA通过RouterA的GE2/0/0接口与HostB进行数据传输。
为了提高HostA与HostB间数据传输的可靠性,用户希望当GE2/0/0接口出现故障时,能够优先将流量切换到GE1/0/0接口。

配置以太链路+以太链路的主备接口备份

配置思路

1.配置各接口IP地址及HostA与HostB之间的静态路由,确保网络层互通。
2.在RouterA上配置GE2/0/0为主接口,GE1/0/0和GE3/0/0为GE2/0/0的备份接口,且GE1/0/0的优先级较高,实现主接口故障时,GE1/0/0优先提供备份服务。
3.配置主接口与备份接口相互切换的延时,避免主备接口频繁切换而导致网络震荡。

操作步骤

1.配置各接口IP地址及HostA与HostB之间的静态路由

# 如图所示,配置各接口的IP地址,以RouterA为例。RouterB的配置与之类似,详见配置文件。
system-view
[Huawei] sysname RouterA
[RouterA] interface gigabitethernet 2/0/0
[RouterA-GigabitEthernet2/0/0] ip address 10.1.1.1 255.255.255.0
[RouterA-GigabitEthernet2/0/0] quit
[RouterA] interface gigabitethernet 1/0/0
[RouterA-GigabitEthernet1/0/0] ip address 10.1.2.1 255.255.255.0
[RouterA-GigabitEthernet1/0/0] quit
[RouterA] interface gigabitethernet 3/0/0
[RouterA-GigabitEthernet3/0/0] ip address 10.1.3.1 255.255.255.0
[RouterA-GigabitEthernet3/0/0] quit
# 在RouterA上配置去往HostB所在网段的静态路由。
[RouterA] ip route-static 192.168.2.0 24 10.1.2.2
[RouterA] ip route-static 192.168.2.0 24 10.1.1.2
[RouterA] ip route-static 192.168.2.0 24 10.1.3.2
# 在RouterB上配置去往HostA所在网段的静态路由。
[RouterB] ip route-static 192.168.1.0 24 10.1.2.1
[RouterB] ip route-static 192.168.1.0 24 10.1.1.1
[RouterB] ip route-static 192.168.1.0 24 10.1.3.1

2.在RouterA上配置主备接口

# 配置GE2/0/0为主接口,GE1/0/0和GE3/0/0为备份接口,且GE1/0/0和GE3/0/0的优先级分别为30和20。
[RouterA] interface gigabitethernet 2/0/0
[RouterA-GigabitEthernet2/0/0] standby interface gigabitethernet 1/0/0 30
[RouterA-GigabitEthernet2/0/0] standby interface gigabitethernet 3/0/0 20
[RouterA-GigabitEthernet2/0/0] quit

3.在RouterA上配置主备接口切换的延时

# 配置主备接口相互切换的延时均为10秒。
[RouterA] interface gigabitethernet 2/0/0
[RouterA-GigabitEthernet2/0/0] standby timer delay 10 10
[RouterA-GigabitEthernet2/0/0] quit

4.验证配置结果

# 在RouterA上执行display standby state命令查看主备接口的状态信息,可以看到主接口GigabitEthernet2/0/0的状态是UP,备份接口GigabitEthernet1/0/0和GigabitEthernet3/0/0的状态是STANDBY。
# 配置主接口GE2/0/0执行shutdown命令,模拟链路故障。在RouterA上执行display standby state命令,可以看到主接口GigabitEthernet2/0/0状态为DOWN,备份接口GigabitEthernet1/0/0的状态为UP,表示备份接口已经启用。
