交换机组网总犯难?7大行业组网方案分享

更新时间:2022年05月11日   作者:spoto   标签(Tag):

懂得朋友都懂,思博更新交换机和路由器相关技术点更新的非常勤快,满打满算10来篇肯定是有的。

之前我们聊过交换机的配置命令,选型关键,配置步骤,部署详情等多个维度。

交换机组网总犯难?7大行业组网方案分享



今天也不例外,再更新一篇交换机相关的内容,也是你比较喜欢看的交换机组网案例,涉及七大行业,很适合收藏起来,以备之后参考使用。

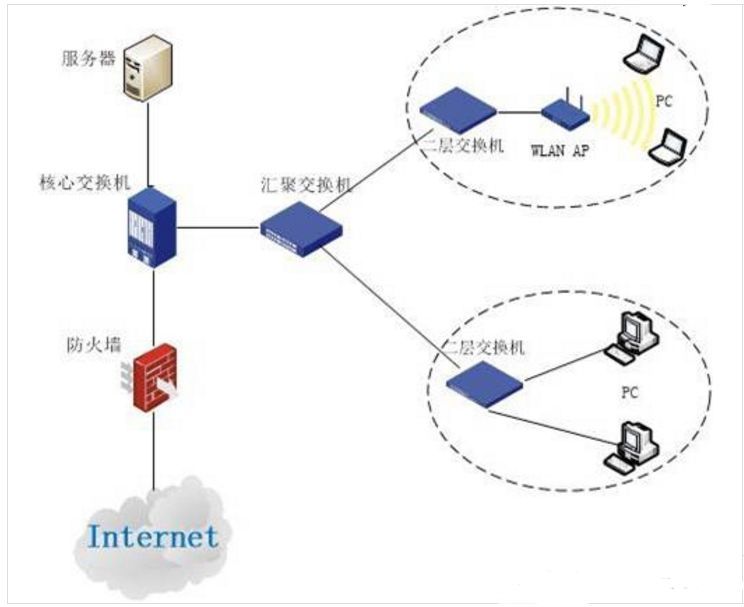

01 校园网络组网

1)核心层核选用多层路由交换机作为核心交换机,连接服务器进行数据管理,通过防火墙连接到互联网。

2)汇聚层则选用性能较强的三层交换机,向下提供100Mbps带宽。

3)接入层选用普通的二层交换机,提供100Mbps到桌面,可以通过WLAN/AP连接PC或者直连PC。



校园网络组网

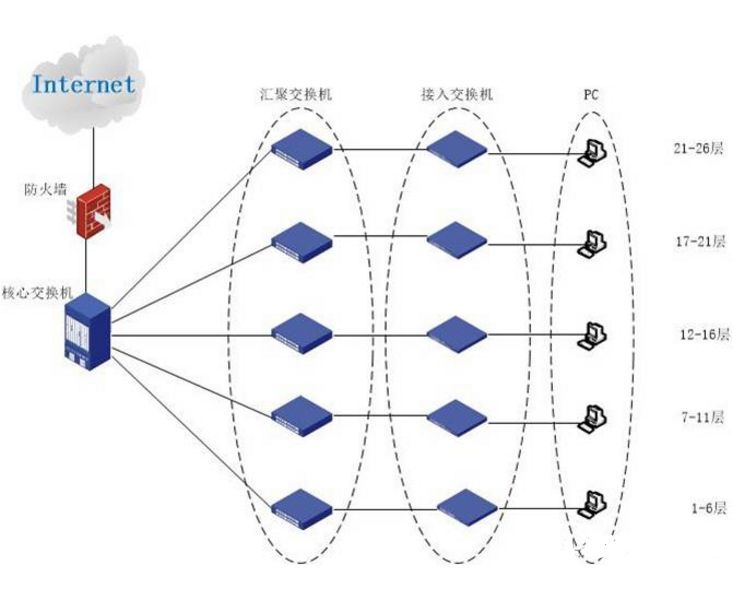

02 商务大厦网络组网

1)网络中心设在大厦1层,核心交换机通过光纤下连5台汇聚交换机。

2)汇聚层由5台汇聚交换机组成,配备1000Mbps光纤模块,分别放在1层、7层、12层、17层和21层。

3)接入层由若干台接入交换机组成,分别接入每层PC。



商务大厦网络组网

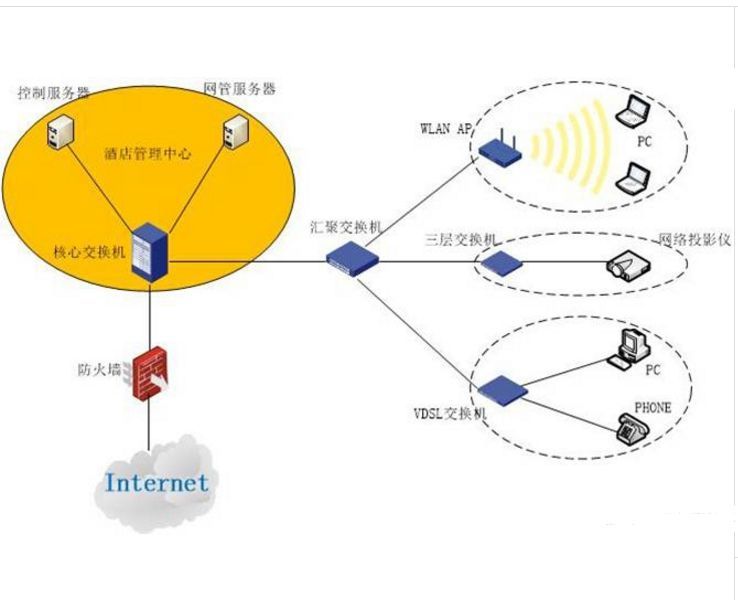

03 酒店宽带网络组网

核心交换机采用三层交换机,可以支持VDSL、ADSL及LAN等不同的模块。

QoS和安全保证上,核心交换机可以基于端口、VLAN等设定优先级,在治理模块、电源上提供冗余保护,保证整个网络的安全运营。



酒店宽带网络组网

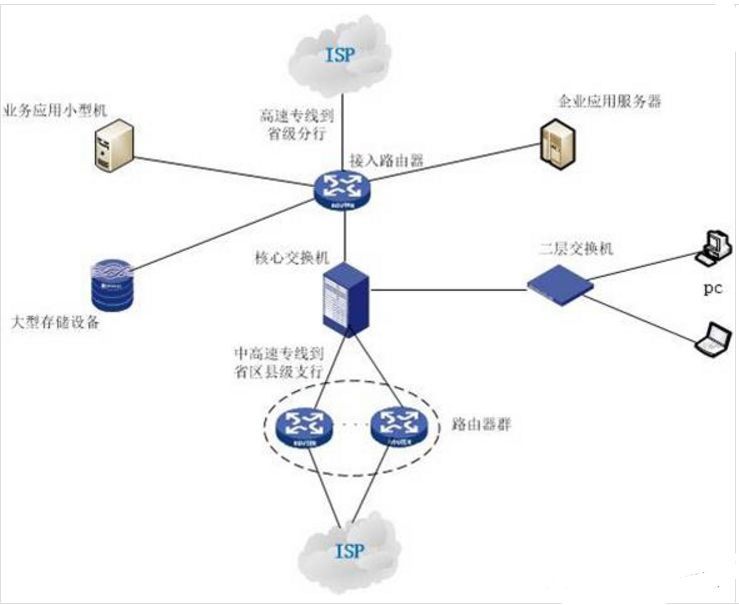

04 金融行业网络组网

1)构成银行网络核心层设备主要有三层以太网交换机和路由器。

2)核心交换机具有2个1000Mpbs以太网上行插槽,能够支持光纤模块和不同的Plug-in-Cards,可以为E1、T1、ISDN、BRI、异步和同步通讯提供广域网连接。

3)核心交换机包括二层交换功能,带有IEEE 802.1Q VLAN标签、802.1p通讯优先排序以及IGMP探测;包括三层IP静态路由、RIP、RI。



金融行业网络组网

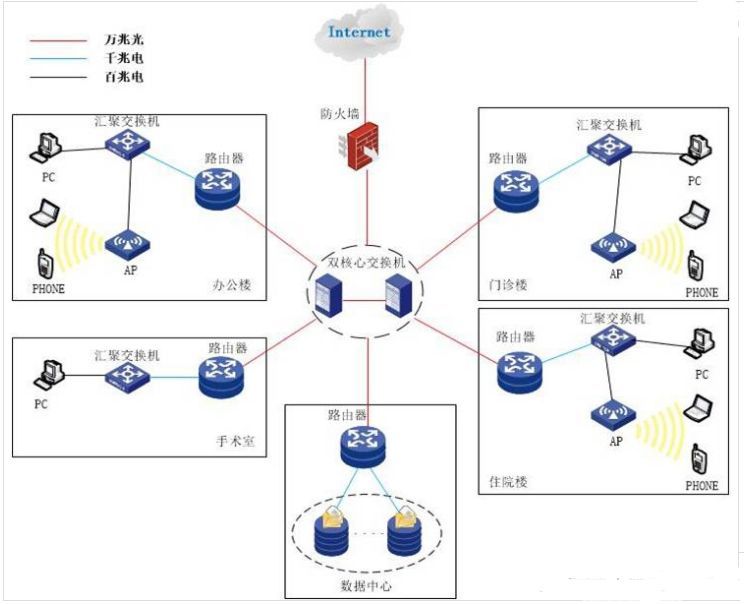

05 医院网络组网



医院网络组网

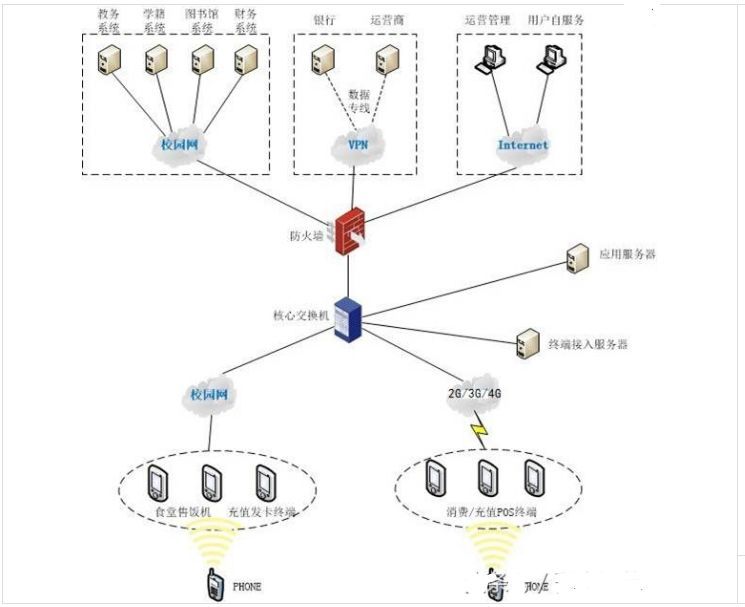

06 物联网组网

发卡充值机:

IC卡读写器,USB传输数据和取电,读写卡时间为0.1秒,读卡距离2- 6CM,可读写MIFAREONE,MIFARE LIGHT等非接触式IC卡。



消费pos机:

台式消费终端,普遍应用于学校食堂就餐,大型零售连锁商店持卡消费,大型连锁快餐店持卡消费、餐饮、娱乐场所消费、网吧以及各种会所、场馆门票管理等。



消费pos机组网

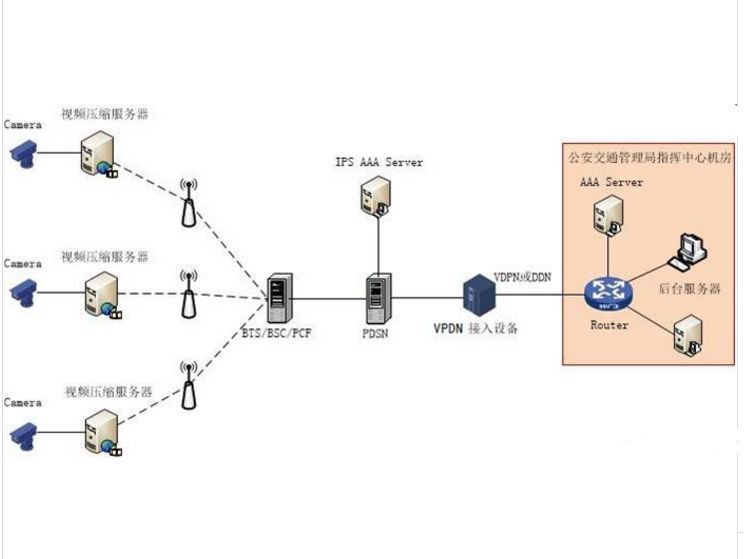

07 电子警察无线网络组网

采集端:

由摄像头和视频服务器相连,视频压缩服务器后通过无线路由器相连,与监控中心建立连接。



承载网络:

可根据实际情况选择CDMA/EDGE/TD-SCDMA等无线网络作为承载网。



中心端:

通过电信VPDN专网或者移动DDN专网接入交管局监控中心,保证数据的安全性。中心端通过相应解码软件即可查看抓拍图片。



电子警察无线网络组网
