企业常用IPsec VPN部署案例

更新时间:2021年11月03日   作者:spoto   标签(Tag):

目录
企业常用IPsec VPN部署案例
组网拓扑
组网需求
操作步骤
1.配置IP地址
2.配置静态路由
3.配置IPsec
4.验证配置结果

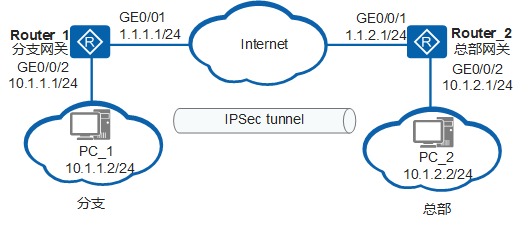

组网拓扑


IPsec VPN组网拓扑





组网需求

如图所示,Router_1为企业分支网关,Router_2为企业总部网关,分支与总部通过公网建立通信。
企业希望对分支与总部之间相互访问的流量进行安全保护。分支与总部通过公网建立通信,可以在分支网关与总部网关之间建立一个IPSec隧道来实施安全保护。









操作步骤





1.配置IP地址

在Router_1上配置接口的IP地址,Router_2的配置与Router_1类似,不再赘述

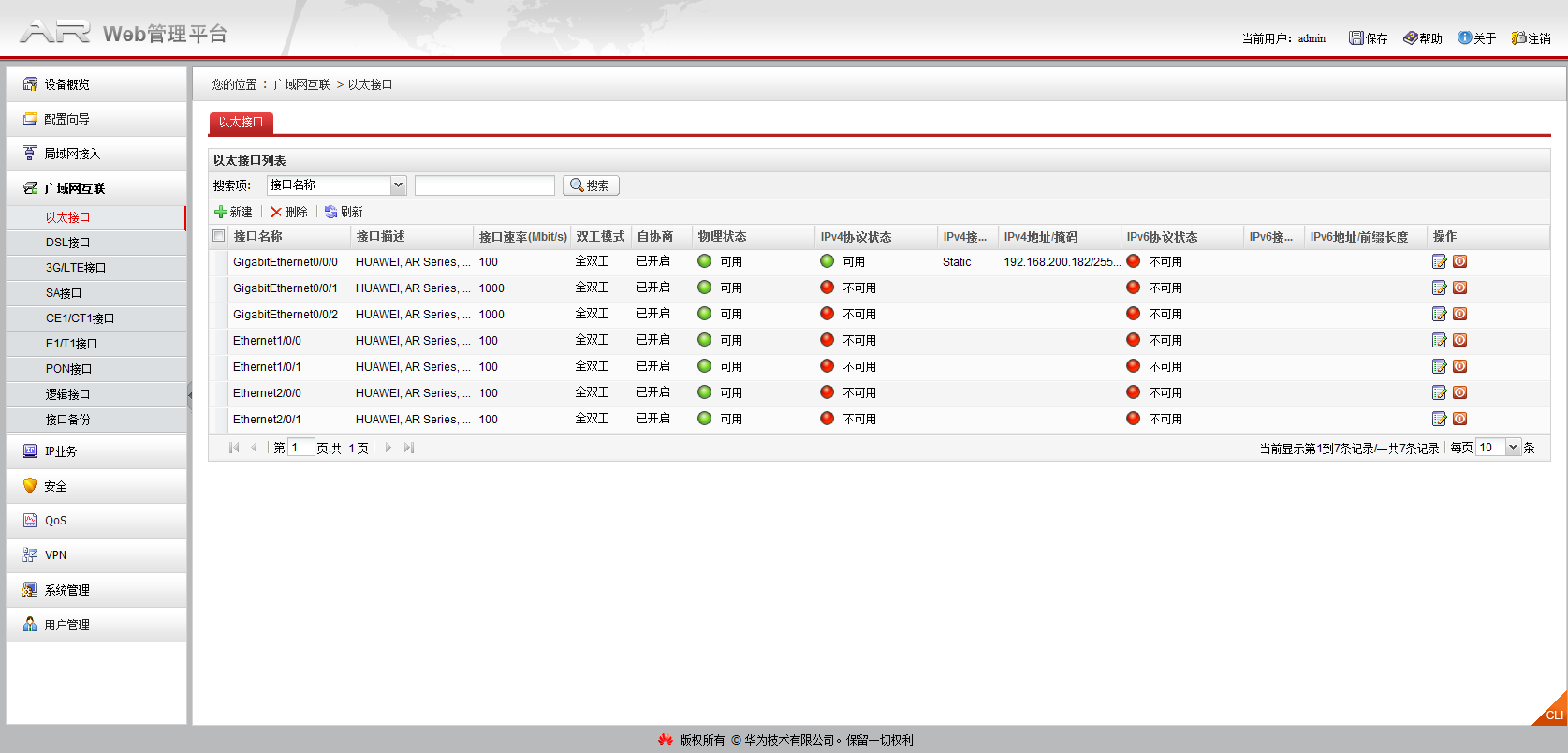

a.如图所示,依次单击“广域网互联 > 以太接口”,进入以太接口界面。

Router进入以太接口界面

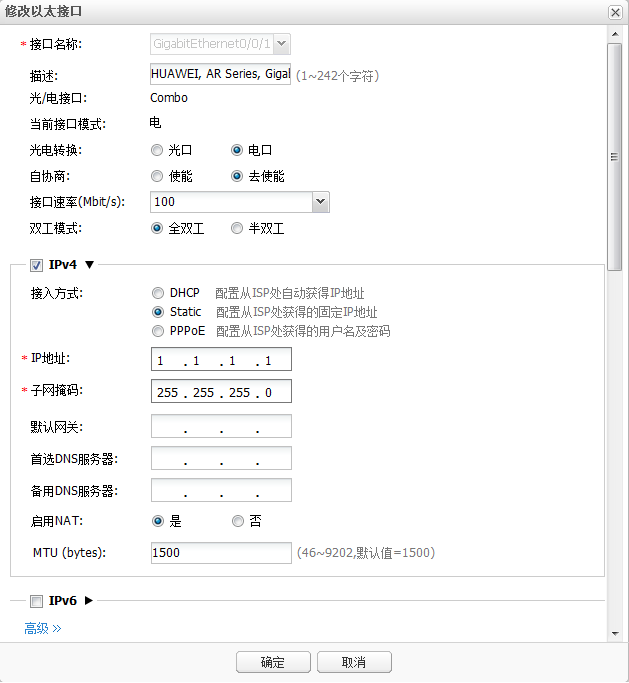

b.在“以太接口列表”的“操作”列中,对应需要配置的以太接口,单击“”,进入修改以太接口界面。如图3所示,分别配置GE0/0/1和GE0/0/2接口。

进入修改以太接口界面


2.配置静态路由

在Router_1上配置静态路由,Router_2的配置与Router_1类似,不再赘述

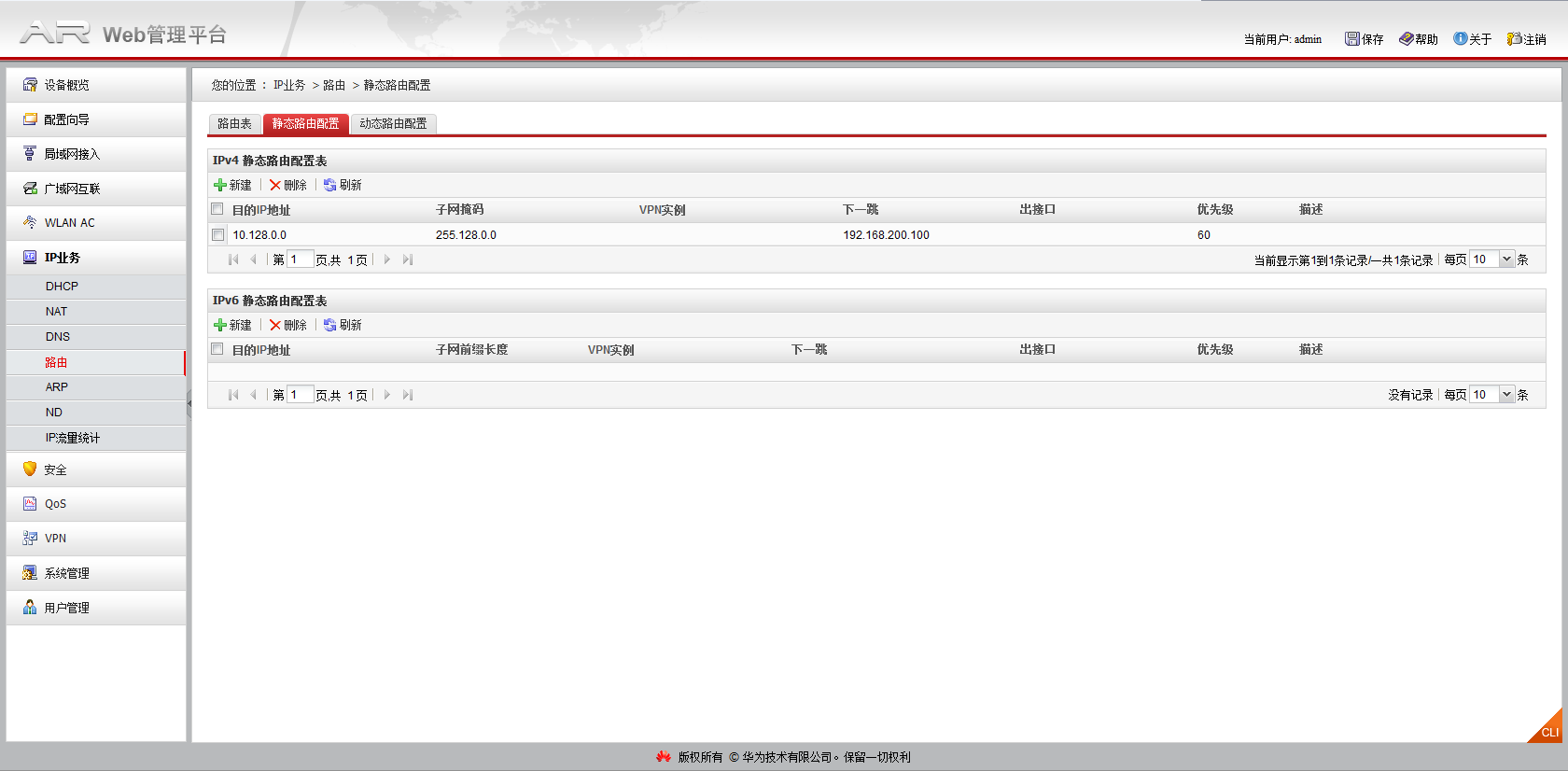

a. 如图所示,依次单击“IP业务 > 路由 > 静态路由配置”,进入静态路由配置界面。

进入静态路由配置界面

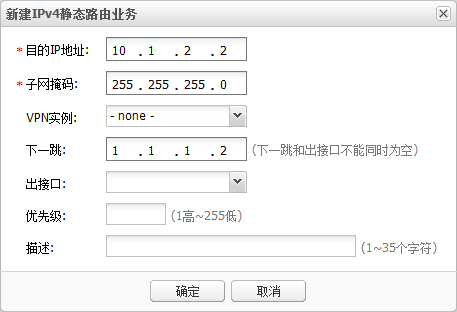

b.在“IPv4静态路由配置表”中,单击“新建”,进入参数配置页面。如图所示,配置两条静态路由。

IPv4静态路由配置表


3.配置IPsec

在Router_1上配置IPSec,Router_2的配置与Router_1类似,不再赘述

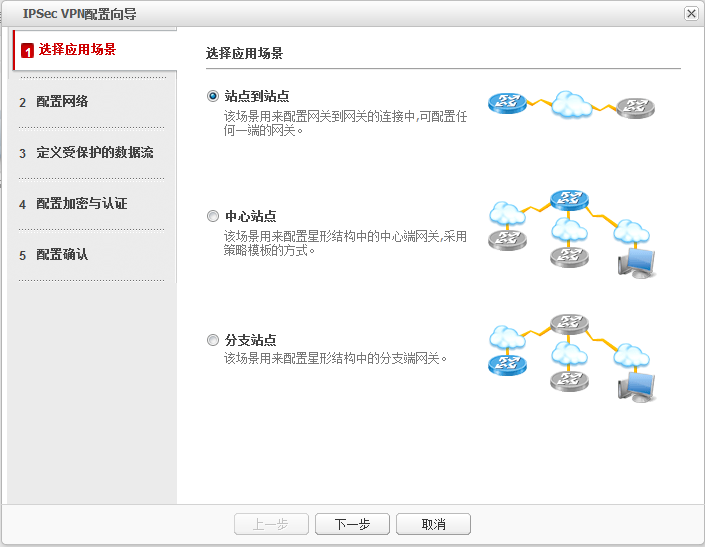

a.如图所示,依次单击“配置向导 > IPSec VPN配置向导”。
选择“站点到站点”,单击“下一步”。

IPSec VPN配置向导

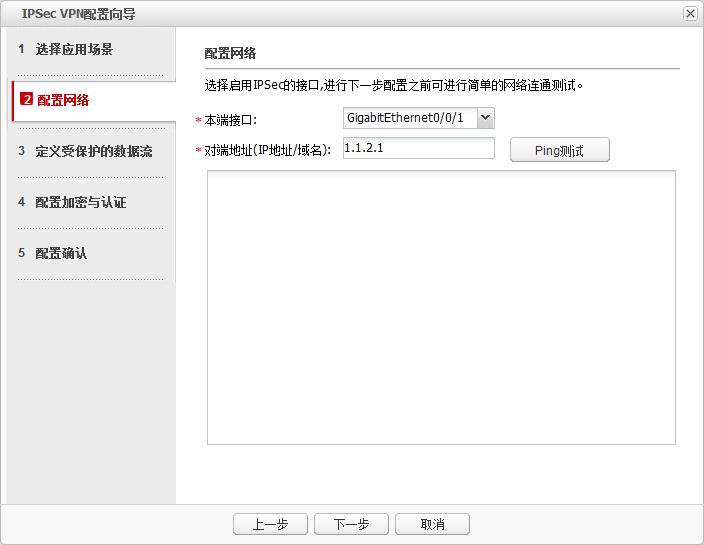

b.如图所示,分别配置应用IPSec的接口和对端设备地址,然后单击“下一步”。

IPSec VPN配置向导-配置网络

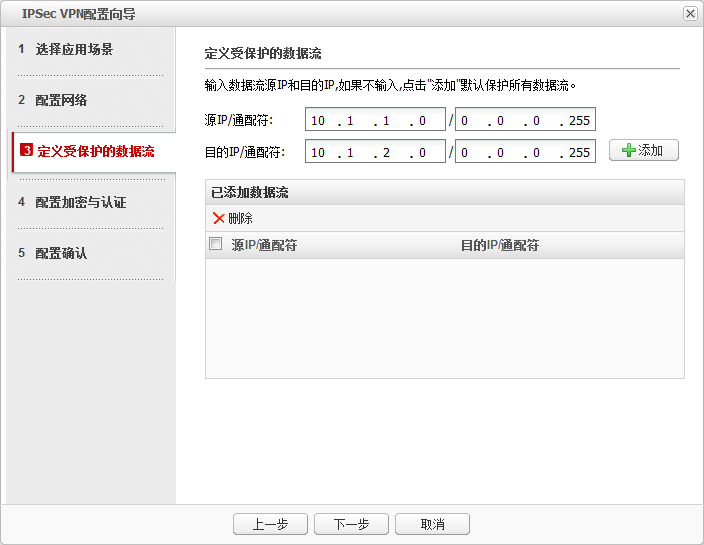

c. 如图所示,根据需要保护的数据流依次输入其源IP、目的IP以及源/目的IP的通配符,单击“添加”。然后单击“下一步”。

IPSec VPN配置向导-定义受保护的数据流

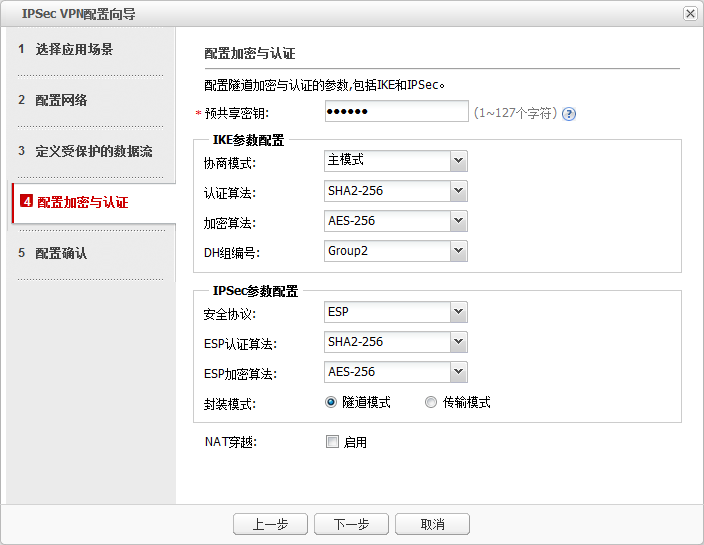

d. 如图所示,配置预共享密钥、IKE参数和IPSec参数,需两端配置一致。然后单击“下一步”。

IPSec VPN配置向导-配置加密与认证

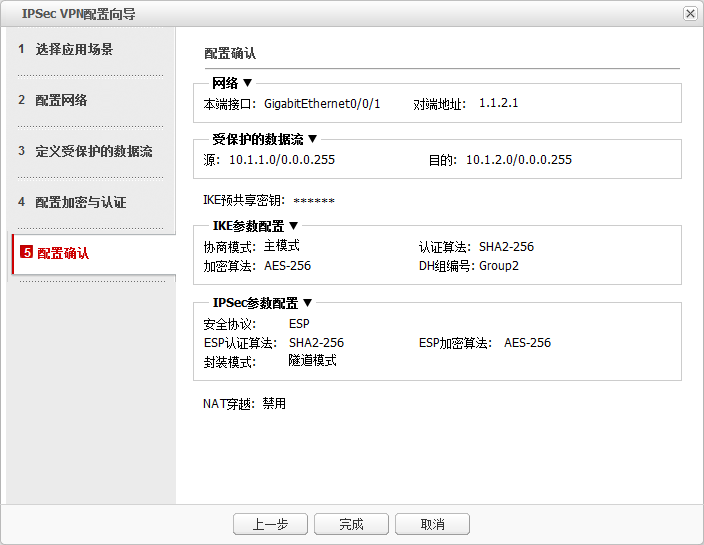

e. 查看所配置的IPSec VPN的详细信息。单击“完成”,完成IPSec VPN向导的配置。

IPSec VPN配置向导-配置确认


4.验证配置结果

PC_1和PC_2可以相互Ping通,且在Router上执行display ipsec statistics esp命令查看经过加解密的报文计数不为零。
