TCL脚本用于模拟NS2中的链路状态路由机制。

在本文中，我们将学习如何使用TCL脚本来模拟一种路由协议——链路状态路由（也称为Dijkstra算法）。通过使用Network Simulator来实现这一点。如果你想更深入地了解TCL脚本的基础知识，可以参考这篇文章：https://www.spoto.net/computer-networks/basics-of-ns2-and-otcltcl-script/

TCL脚本用于模拟NS2中的链路状态路由机制：
为了在 ns2 中模拟链路状态路由，我们需要按照以下步骤来实施 TCL 脚本。每一步都涉及几行代码。

步骤1：初始化网络结构
第一步是初始化网络模拟器。为此，我们需要创建一个网络模拟器对象。完成之后，我们就可以开始进行后续的初始化操作了。rtproto（路由协议）从链路状态转换为其他状态LS).

set ns [new Simulator]
$ns rtproto LS

步骤2：创建节点数量：
接下来，我们随机创建一定数量的节点，比如7个。我们使用……节点创建这些节点的方式如下。

set node1 [$ns node]
set node2 [$ns node]
set node3 [$ns node]
set node4 [$ns node]
set node5 [$ns node]
set node6 [$ns node]
set node7 [$ns node]

步骤3：创建跟踪文件。
我们的下一步是创建跟踪文件和名称文件。名称文件用于查看模拟器的输出结果，而跟踪文件则记录了整个过程中的所有路由信息。为此，我们需要创建跟踪文件和名称文件对象，然后以写入模式打开这些文件。追踪所有痕迹“Instance”一词用于将所有路由信息记录到跟踪文件中，其功能与此类似。namtrace-all用于nam文件。

set tf [open out.tr w]
$ns trace-all $tf
set nf [open out.nam w]
$ns namtrace-all $nf

步骤4：对节点进行标记/标注。
在下一步中，如果我们愿意的话，可以给这些节点加上标签。这里，我们将从节点0开始，依次给每个节点加上标签，直到节点6为止。我们还可以根据需要对这些标签进行自定义设置，比如用不同的颜色来表示不同的标签，这样就能更清晰地查看模拟结果了。在这里，我们将使用红色和蓝色来表示不同的标签。

$node1 label "node 1"
$node1 label "node 2"
$node1 label "node 3"
$node1 label "node 4"
$node1 label "node 5"
$node1 label "node 6"
$node1 label "node 7"
$node1 label-color blue
$node2 label-color red
$node3 label-color red
$node4 label-color blue
$node5 label-color blue
$node6 label-color blue
$node7 label-color blue

步骤5：创建双向链接。
下一步是在最终形成的环形结构中，为各个节点之间创建双向连接。这可以通过使用双向连接实例来实现，同时需要指定三个参数：数据速率（1.5 Mb），延迟时间（10毫秒），以及队列的类型。DropTail).

$ns duplex-link $node1 $node2 1.5Mb 10ms DropTail
$ns duplex-link $node2 $node3 1.5Mb 10ms DropTail
$ns duplex-link $node3 $node4 1.5Mb 10ms DropTail
$ns duplex-link $node4 $node5 1.5Mb 10ms DropTail
$ns duplex-link $node5 $node6 1.5Mb 10ms DropTail
$ns duplex-link $node6 $node7 1.5Mb 10ms DropTail
$ns duplex-link $node7 $node1 1.5Mb 10ms DropTail

步骤6：确定节点之间的连接关系：
现在，我们需要适当地调整各个节点之间的连接关系，以确保它们能够正确地对齐。双链连接结构该实例同样被使用于相同的目的。

$ns duplex-link-op $node1 $node2 orient left-down
$ns duplex-link-op $node2 $node3 orient left-down
$ns duplex-link-op $node3 $node4 orient right-down
$ns duplex-link-op $node4 $node5 orient right
$ns duplex-link-op $node5 $node6 orient right-up
$ns duplex-link-op $node6 $node7 orient left-up
$ns duplex-link-op $node7 $node1 orient left-up

步骤7：安装TCP代理程序：
下一步是在两个节点上安装 TCP 代理程序，比如节点1和节点4。我们可以通过创建源节点和接收节点来实现这一点，然后使用 connect 函数来连接这两个节点。

set tcp2 [new Agent/TCP]
$ns attach-agent $node1 $tcp2
set sink2 [new Agent/TCPSink]
$ns attach-agent $node4 $sink2
$ns connect $tcp2 $sink2

步骤8：创建FTP传输流。
我们的下一步是创建FTP流量，并将其连接到TCP源。这样，流量就会通过节点1和节点4进行传输。我们可以通过创建一个FTP代理来实现这一点，然后将其连接到tcp2上。

set traffic_ftp2 [new Application/FTP]
$traffic_ftp2 attach-agent $tcp2

步骤9：添加表面处理程序：
下一步是添加一个处理步骤，将所有数据写入到跟踪文件中，然后再运行该名称文件。

proc finish{} {

global ns nf
$ns flush-trace
close $nf
exec nam out.nam &
exit 0

}

步骤10：安排FTP的传输时间。
最后一步就是按照所需的间隔时间来安排FTP流量的传输。此外，我们还可以在某个特定的时间戳上，禁用任意两个节点之间的连接。rtmodel-at先创建一个实例，然后在一定时间后将其启用。这样做主要是为了进行测试目的。在这里，我们已经禁用了节点2和节点3之间的连接。程序的执行以“run”命令结束。

$ns at 0.5 "traffic_ftp2 start"
$ns rtmodel-at 1.0 down $node2 $node3
$ns rtmodel-at 2.0 up $node2 $node3
$ns at 3.0 "traffic_ftp2 start"
$ns at 4.0 "traffic_ftp2 stop"
$ns at 5.0 "finish"
$ns run

输出：

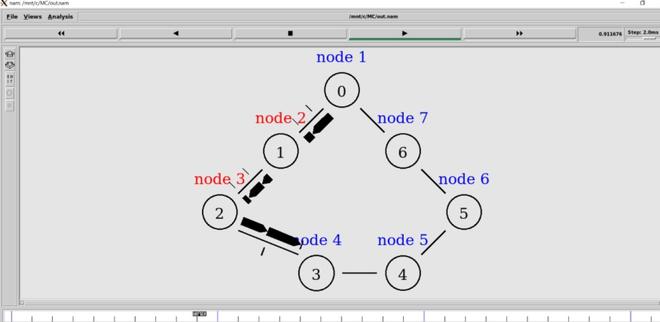

最终的输出可以如下所示。

如上图所示，数据包从节点1流向节点4是正常的情况。现在，我们在时间1时禁用节点2和节点3之间的连接。此时，模拟结果会发生变化。被禁用的连接用红色表示，此时数据包的流动方向发生了改变，不再按照原来的路线流向节点4。
