配置 OSPF 默认路由的传播方式

先决条件： 开放最短路径优先（OSPF）协议的状态如下：

默认路由传播OSPF所支持的方法就是学习和重新分配默认路由。OSPF要求路由器使用subcommand命令来实现这一功能。默认信息来源于…这实际上是在告诉OSPF：重新分配路由表中存在的默认路由。具体方式有两种：

1. 静态路由
2. 来自其他路由协议的路径

使用时的默认路由功能默认信息 起源使用OSPF进行路由控制：

1. 重新分配路由表中的任何默认路由（0.0.0.0/0）。
2. 默认情况下，将该指标的代价设置为1，同时将其类型设置为E2。
3. OSPF还允许使用“always”关键字。这意味着，无论默认路由是否存在于路由表中，该默认路由都会被优先使用。

OSPF默认路由传播子命令：

描述/说明

配置 OSPF 默认路由的传递方式：

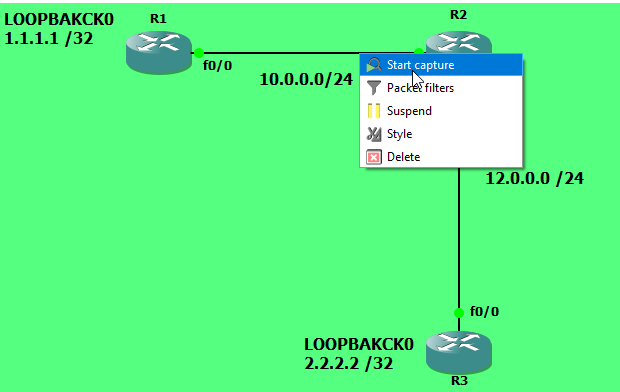

步骤1：在GNS3中创建两种路由器拓扑结构，具体如图所示：

步骤2：请配置路由器上物理接口上的IPv4地址。

R1(config)#interface FastEthernet0/0
R1(config-if)#ip address 10.0.0.1 255.255.255.0
R1(config-if)#no shutdown

R2(config)#interface FastEthernet0/0
R2(config-if)#ip address 10.0.0.2 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#interface fastEthernet 1/0
R2(config-if)#ip address 12.0.0.1 255.255.255.0
R2(config-if)#no shutdown

R3(config)#interface fastEthernet 0/0
R3(config-if)#ip address 12.0.0.2 255.255.255.0
R3(config-if)#no shutdown

步骤3：在R1上配置一个具有IPv4地址的回环接口：

R2(config)#interface Loopback0
R2(config-if)#ip address 1.1.1.1 255.255.255.255

步骤4：在R3上配置一个回环接口，并为其分配一个IPv4地址。

R3(config)#interface Loopback0
R3(config-if)#ip address 2.2.2.2 255.255.255.255

步骤5：使用相应的命令，在两台路由器上配置OSPF进程。路由器 OSPF <进程ID> :

R1(config)#router ospf 1
R1(config-router)#exit

R2(config)#router ospf 1
R2(config-router)#exit

R3(config)#router ospf 1
R3(config-router)#exit

步骤6：在具有接口级别的子命令的接口上启用OSPF。ip ospf <进程ID> area <区域ID> :

R1(config)#interface FastEthernet0/0
R1(config-if)#ip ospf 1 area 0
R1(config-if)#interface Loopback0
R1(config-if)#ip ospf 1 area 0

R2(config)#interface FastEthernet0/0
R2(config-if)#ip ospf 1 area 0
R2(config-if)#interface FastEthernet1/0
R2(config-if)#ip ospf 1 area 0

R3(config)#interface FastEthernet0/0
R3(config-if)#ip ospf 1 area 0
R3(config-if)#interface Loopback0
R3(config-if)#ip ospf 1 area 0

步骤7：请检查路由器上的IPv4路由表，查看是否有OSPF路由条目。

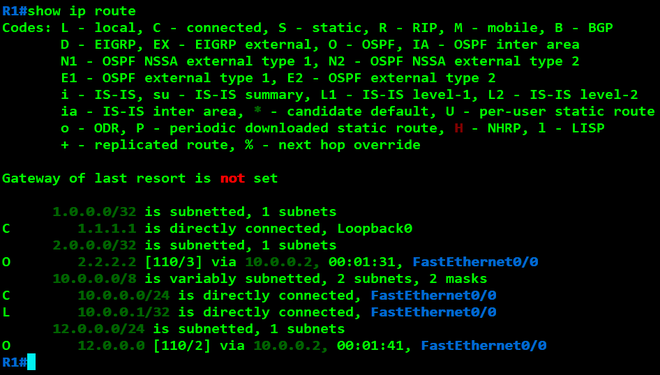

R1#show ip route

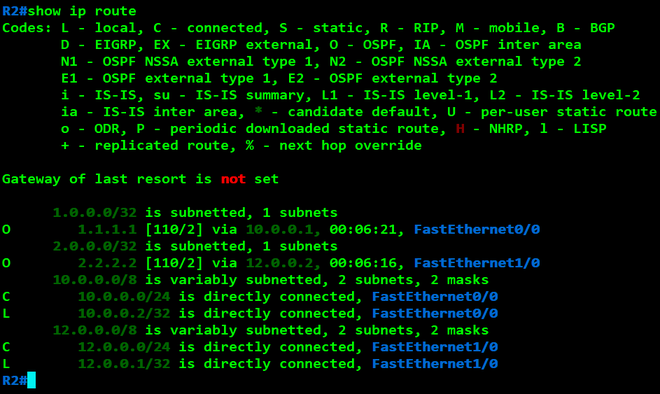

R2#show ip route

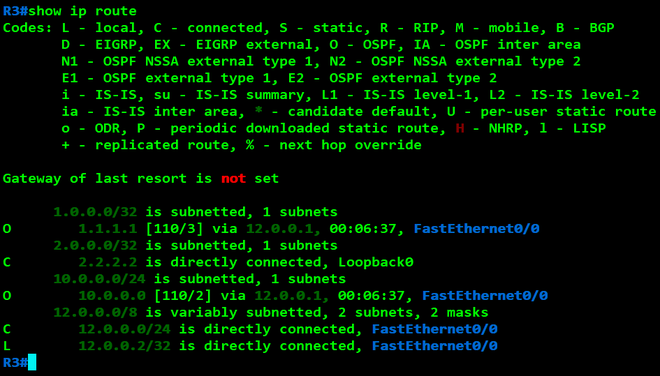

R3#show ip route

步骤8：配置R1，使其始终作为源节点，并将默认路由传播到整个OSPF自治系统中。

R1(config)#router ospf 1
R1(config-router)#default-information originate always
R1(config-router)#exit

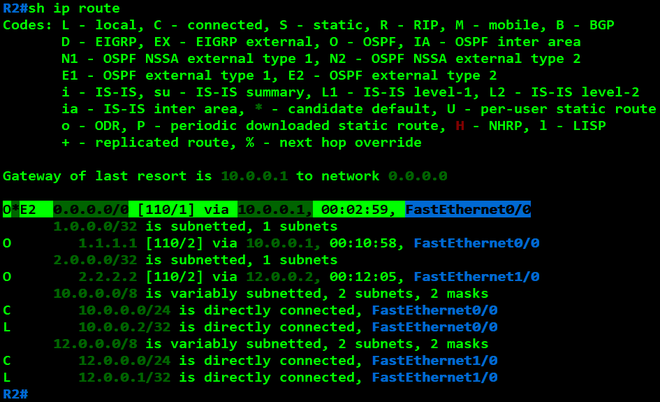

步骤9：通过查看R2和R3的路由表，可以确认默认路由是否被正确传播。具体来说，需要查找与默认路由相关的条目。

R2#show ip route

R3#show ip route

步骤10：在GNS3中，使用Wireshark来捕获接口的数据：

• 为了在GNS3中捕捉该接口的情况：

1. 请确保……Wireshark它已安装在您的电脑上。
2. 将鼠标悬停在想要捕获的界面上，然后右键点击该界面。
3. 将会出现一个下拉菜单，其中包含一些选项。
4. 请选择“开始捕获”这个选项。

• OSPF通告/消息 :

步骤11：检查所有路由器上的OSPF数据库：

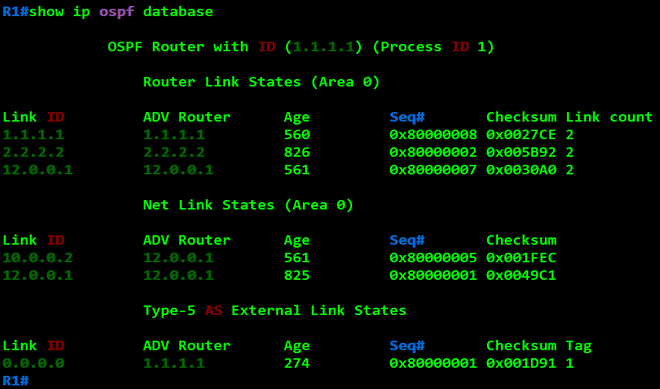

R1#show ip ospf database

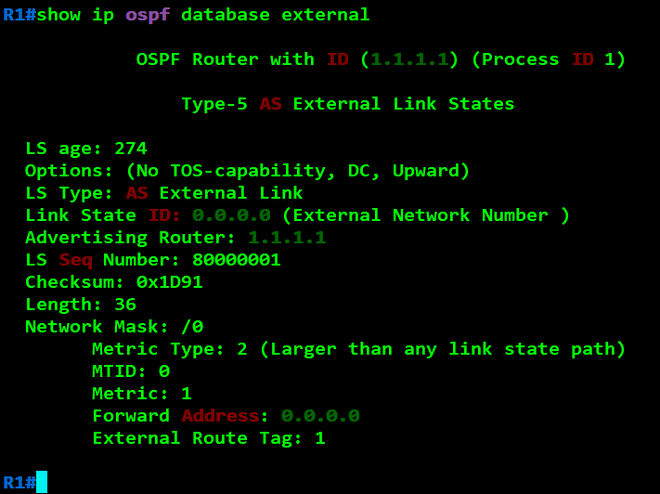

R1#show ip ospf database external

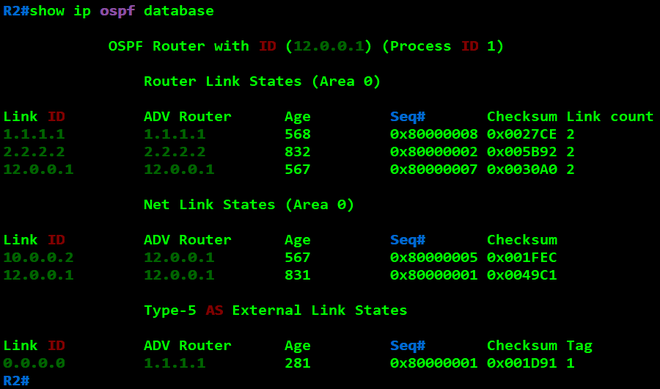

R2#show ip ospf database

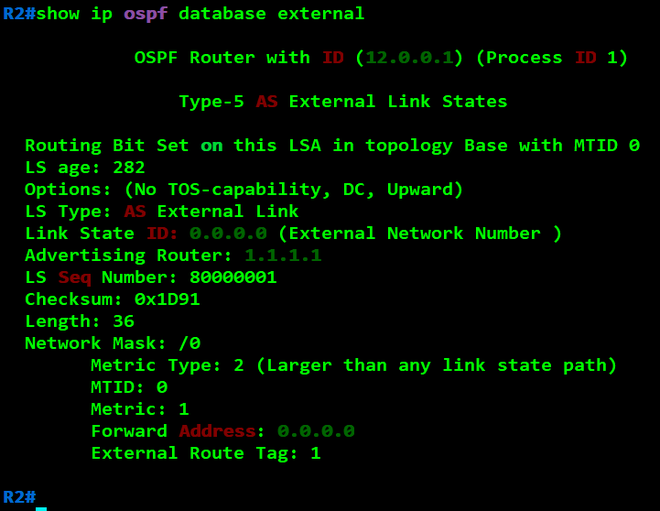

R2#show ip ospf database external

R3#show ip ospf database

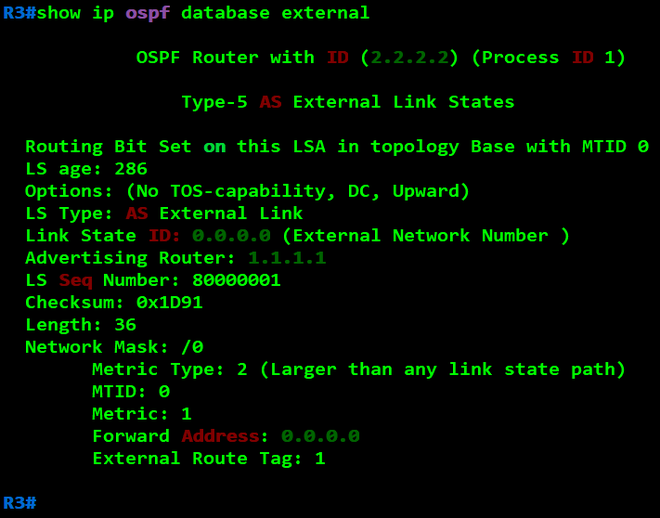

R3#show ip ospf database external
