思科交换机上的MAC地址表

MAC地址是一种由48位组成的物理标识符，用于唯一标识OSI模型第二层中的设备。 它以十六进制形式表示。 地址中的前3个字节代表OUI编码，而最后3个字节则属于该设备的特有信息。 该交换机会在其MAC地址表中记录与其相连的网络中其他以太网接口的信息。 与其通过所有端口来传输数据，这个表允许交换机只通过需要到达目标地址的端口来发送数据（即采用“泛洪”方式）。 在MAC地址表中，有两种不同的条目类型：

• 静态的：交换机管理员必须手动将静态项添加到表中。动态项的重要性低于静态项。只要交换机管理员没有删除这些静态项，它们就会一直处于活动状态。
• 动态性：通过一种称为MAC学习的过程，交换机可以获取每个通过端口接收到的以太网数据包的源MAC地址（如果有的话，还可以获取VLAN ID）。这样，动态条目就会自动被添加到表中。如果表中还没有该地址的记录，那么该地址就会被添加进去。当动态条目在表中存在了一段时间后（具体时间由mac-address-table age-time命令指定），这些动态条目就会自动被删除。

该交换机将MAC信息存储在一个名为CAM表或MAC表的表中。CAM表的存储内容包括：

1. MAC地址
2. 界面/界面设计
3. VLAN的MAC地址属于该VLAN。
4. MAC地址的获取方式可以是静态的，也可以是动态的。

MAC地址表为了思科交换机：

请考虑下面所描述的拓扑结构：选取3台PC，用Cisco交换机将它们连接起来。然后，将这台交换机连接到路由器上，就像下面所展示的那样：

Router0的配置：请前往Router0，并执行以下配置操作。

interface GigabitEthernet0/0/0
ip address 192.168.1.1 255.255.255.0
no shutdown

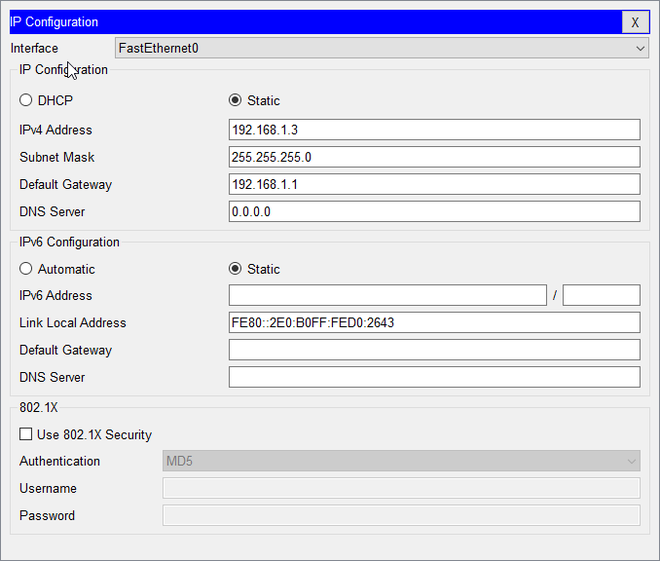

PC0配置：请前往PC0，并进行以下配置操作。

PC1配置：请前往PC1，并进行以下配置操作。

PC2配置：请前往PC2，并进行以下配置操作。

PC3配置：请前往PC3，并进行以下配置操作。

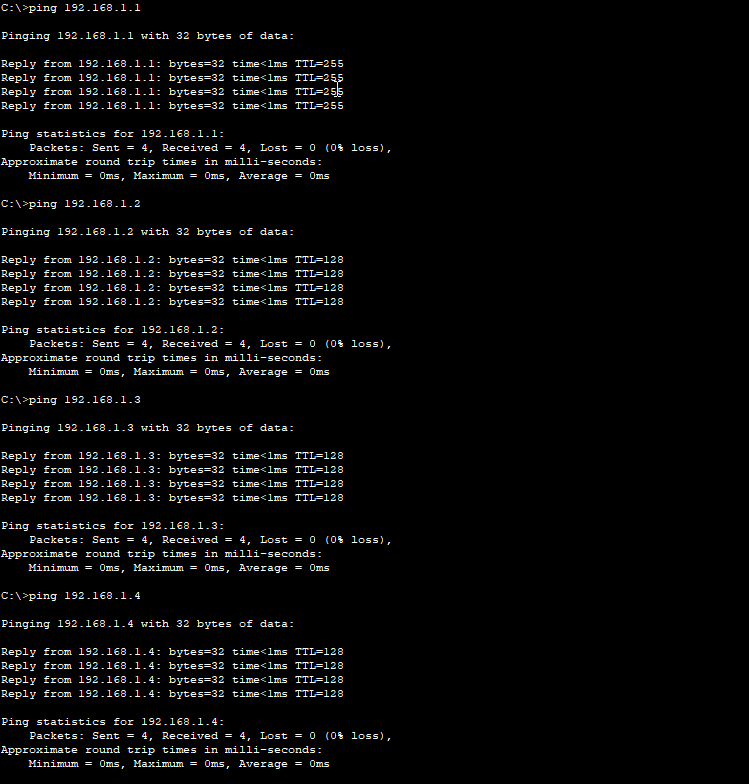

现在，让我们通过互相ping测试设备来确认Switch是否已经记住了所有的MAC地址。

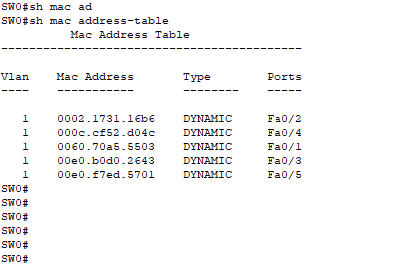

请检查交换机中的MAC表。

show mac address-table

“VLAN Column”表示属于该VLAN的MAC地址。而“MAC Address”则指的是MAC地址的类型，也就是获取MAC地址的方式。最后，“Port MAC Address”则指的是在某个端口上获取的MAC地址。
