在Cisco环境中配置OSPF路由器ID

OSPF是一种链路状态路由协议。在这种路由方式中，路由器会将其所知道的邻居信息分享给网络中的其他设备。OSPF会选出一台路由器作为指定路由器，同时再选出一台路由器作为备用指定路由器。选择这些路由器的目的是为了控制网络中重复信息的传输量。网络中的每台路由器都会向指定路由器报告信息，而指定路由器则会将这些信息转发给网络中的其他路由器。

OSPF使用多播地址225.0.0.6和225.0.0.5。

OSPF中的路由器ID：

1. 这是一种32位的标识符，用于在网络中唯一标识某个路由器。
2. 用于DR/BDR选举中。
3. 它在自治系统中是独一无二的。

路由器ID选举：

1. 在OSPF中，这些配置是手动进行的。
2. 最高的IP地址被分配给回环接口。
3. 分配给活跃接口的最高IP地址

配置/设置：

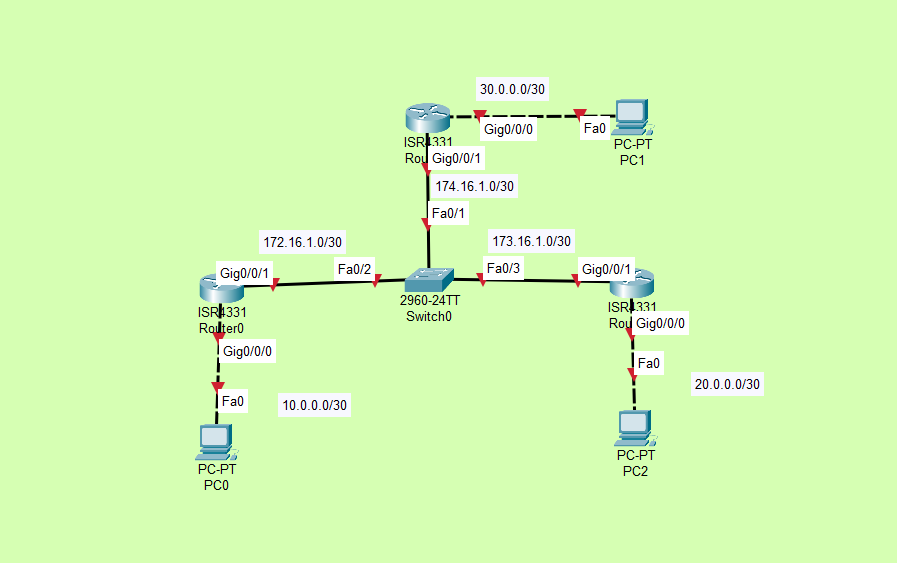

考虑一下这种拓扑结构：

配置R0：

接口名称：GigabitEthernet0/0/0
IP地址：10.0.0.1，子网掩码：255.255.255.252
不会停止运行/关闭
接口名称：GigabitEthernet0/0/1
IP地址：172.16.1.1，子网掩码：255.255.255.252
不会关闭/停止运行
路由器 OSPF 状态：100
网络：10.0.0.0 0.0.0.3  区域：0
网络：172.16.1.0  网关：0.0.0.7  区域：0
退出/离开

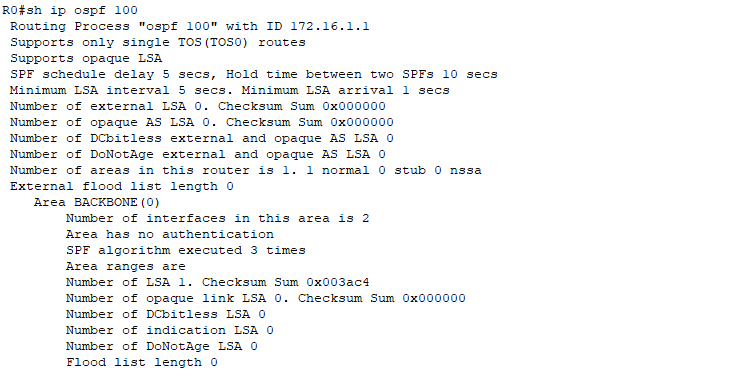

检查R0上的OSPF进程：

配置R2：

接口名称：GigabitEthernet0/0/0
IP地址：20.0.0.1，子网掩码：255.255.255.252
不会关闭/停止运行
接口名称：GigabitEthernet0/0/1
IP地址：172.16.1.2，子网掩码：255.255.255.252
不会关闭/停止运行
接口名称：Loopback0
IP地址：1.1.1.1, 子网掩码：255.255.255.255
路由器OSPF配置完成，状态为100。
网络：20.0.0.0 0.0.0.3  区域：0
网络：172.16.1.0 0.0.0.7  区域：0
网络：1.1.1.1；子网掩码：0.0.0.0；区域：0
退出/离开

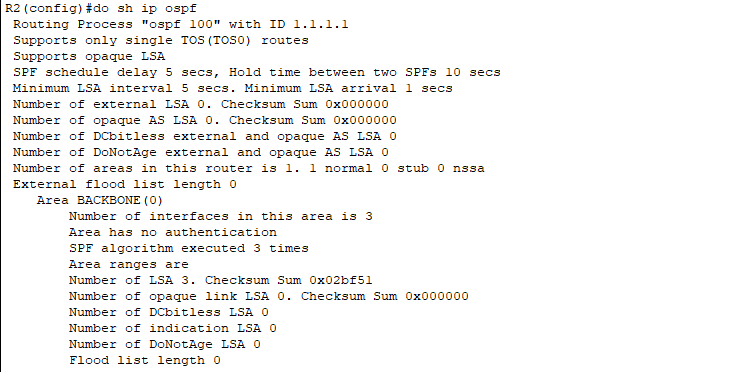

检查R2上的OSPF进程：

配置R1：

接口名称：GigabitEthernet0/0/0
IP地址：30.0.0.1，子网掩码：255.255.255.252
不会关闭/停止运作
接口名称：GigabitEthernet0/0/1
IP地址：172.16.1.3，子网掩码：255.255.255.248
不会关闭/停止运作
路由器 OSPF 状态：100
网络：172.16.1.0 0.0.0.7  区域：0
网络：30.0.0.0 0.0.0.3  区域：0
router-id：20.20.20.20
退出/离开
接口回环模式，接口编号：0
IP地址：2.2.2.2, 子网掩码：255.255.255.255
IP OSPF 100，区域0
退出/离开
请清理那些处于活动状态的 OSPF 进程。

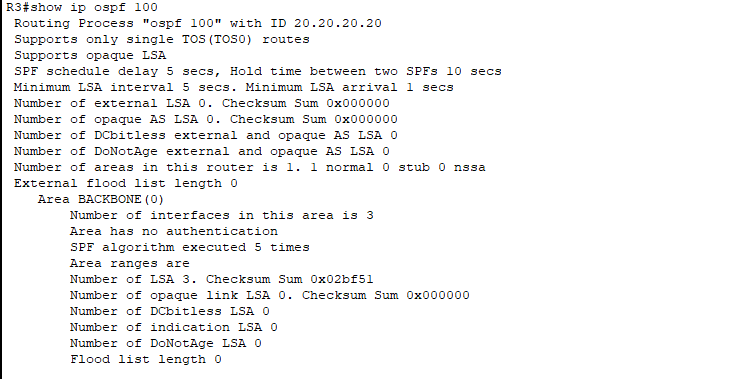

检查R1上的OSPF进程：

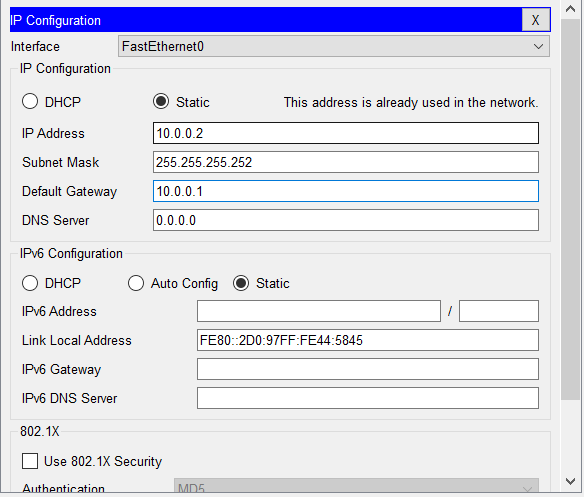

配置PC0：

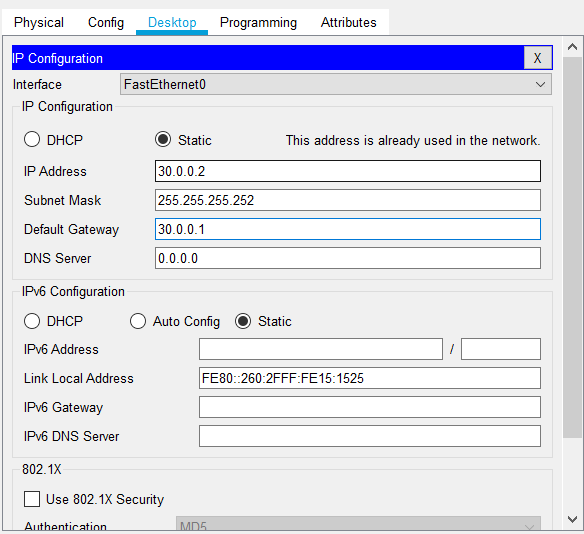

配置PC1：

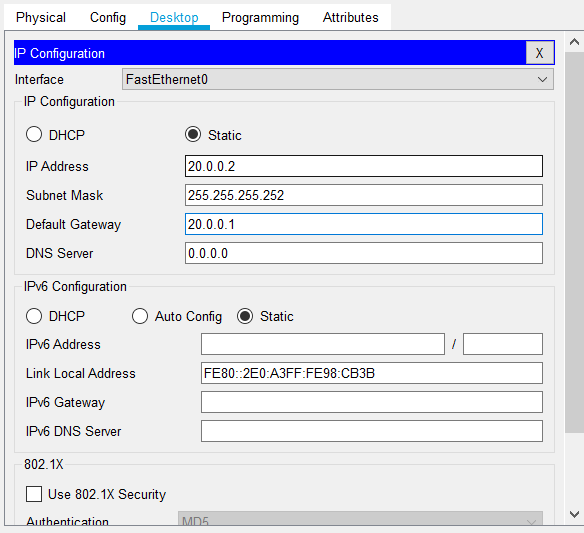

配置PC2：

正如我们所看到的那样：

1. R0的路由器，指的是物理接口上最高位的IP地址。
2. R2的路由器ID，指的是回环接口上最高的IP地址。
3. R1的路由器ID是手动配置的数值。

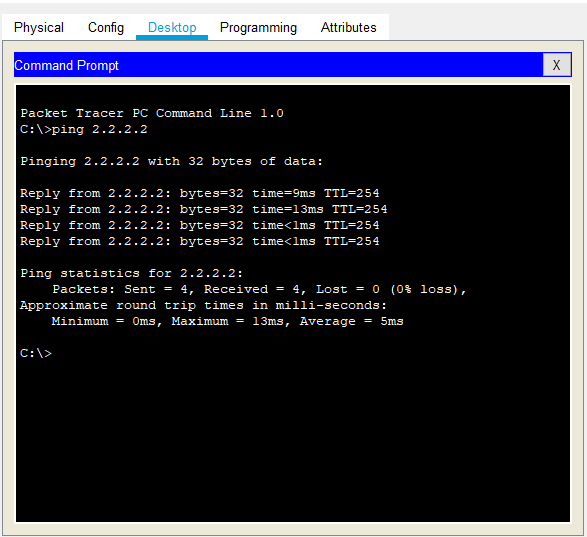

仿真：
