Z-Wave协议

Z-Wave是一种无线通信协议，被各种自动化设备或汽车设备所使用，用于实现设备的连接与通信。该协议是由丹麦-americana公司Zensys在1999年发明的。在本文中，我们将介绍Z-Wave的一些特性、Z-Wave协议的组成部分、Z-Wave协议栈，以及Z-Wave的一些应用实例。

Z-Wave协议栈：

Z-Wave协议栈包含五个层次：物理层、MAC层、传输层、网络层以及应用层。

• 物理层：这一层具有许多功能，但其中最重要的功能就是调制与编码。在这一层中，数据以8位为单位进行传输，且最高位优先被发送出去。
• MAC层：正如其名称所示，MAC层负责处理各个从节点之间的介质访问控制问题，这些处理过程基于冲突避免和退避算法。此外，MAC层还负责根据Home ID、Node ID以及其他在Z-Wave帧中定义的参数来协调网络中的各种操作。
• 传输层：Z-Wave传输层主要负责数据的重传、数据包的确认以及数据包来源的验证工作。Z-Wave层包含四种基本的数据帧类型：
  • 单框架结构
  • ACK帧
  • 多播帧
  • 广播帧
• 网络层：Z-Wave网络层负责控制数据帧从一个节点传输到另一个节点的过程。
• 应用层：这一层负责在Z-Wave网络中解码和执行各种命令。

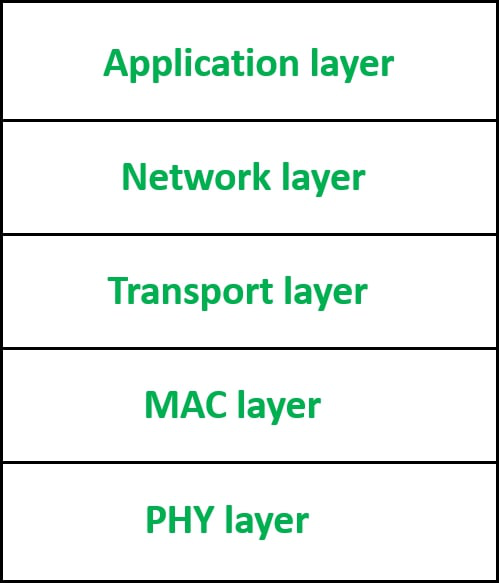

下图展示了Z-Wave协议栈中的各个层次结构：

Z-Wave Components：

Z-Wave系统中的各个组件包括控制器、从节点、家庭ID、节点ID以及路由表。

• 控制器：控制器是一种能够编译网络中的路由表，并能够计算出通往不同节点的路径的单元。控制器有两种类型：
  • 主控制器：主控制器是一种设备，它包含了关于Z-Wave网络的描述信息，并负责控制各种输出功能。在注册过程中，主控制器会为Z-Wave设备分配一个网络ID、家庭ID或节点ID。
  • 次级控制器：它也有一个网络ID，而且这个ID是保持不变的，这样才能确保路由表的准确性。
• 从节点：从节点是指那些不包含路由表的节点，但它们可以包含网络映射信息。从节点能够接收帧，并在必要时对它们进行响应。
• 家庭ID：z-Wave用于区分各个网络节点所使用的ID，被称为“Home ID”。这个ID是由主控制器生成的，其大小为32位。
• 节点ID：在设备被纳入系统过程中，分配给每个设备的识别号码或地址被称为“节点ID”。
• 路由表：它被控制器用来计算路径。

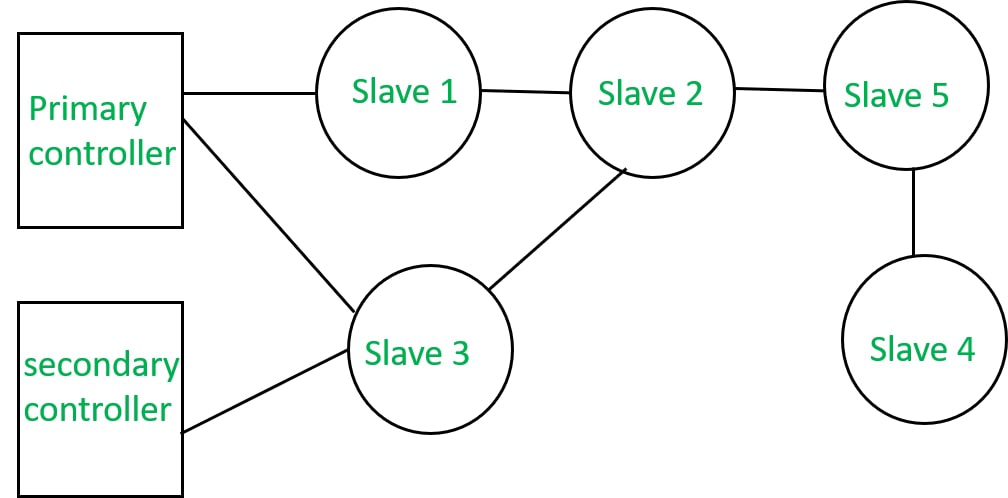

下图展示了Z波网络的结构。

Z-Wave的特性：

• 使用RF进行信号传输与控制
• 频率：900 MHz（ISM频段）
• 范围：30米
• 数据速率：最高可达100 kbps
• FSK调制

Z-Wave技术的应用领域：

• 家庭自动化
• 利用洪水传感器进行水资源管理
• 指纹扫描仪
