配置、验证以及排除 EtherChannel 相关的故障（第2层/第3层）

EtherChannel是一种端口链接聚合技术，它将多个物理端口链接合并为一个逻辑链接。在Cisco设备中，这种技术可以将多条以太网线路合并为一条虚拟线路。它主要用于提供高速连接以及冗余功能。最多可以添加8个链接来形成一个逻辑链接。通常，这种技术被用来提升Subclass 2技术的带宽性能。

如需了解更多关于EtherChannel及其配置的相关信息，请参考相关文档或资料。计算机网络中的EtherChannel文章/作品

配置和验证第3层EtherChannel的步骤：

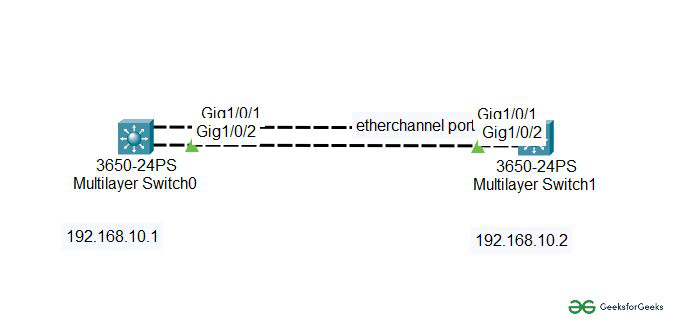

步骤1：首先，打开 Cisco Packet Tracer软件，然后根据下面给出的设备信息，创建相应的网络拓扑结构。

步骤2：使用Etherchannel和IP地址来配置交换机。

• 点击多层交换机switch0，然后进入CLI界面。
• 然后，输入这些命令来配置EtherChannel。

切换>进入
Switch#配置更改完成
请每行输入一个配置命令。以 CNTL/Z 作为结束符。
Switch(config)#int range Gig1/0/1-2
Switch(config-if-range)#no switchport
Switch(config-if-range)#
%LINEPROTO-5-UPDOWN：该接口上的线路协议状态为“开启”
GigabitEthernet1/0/1，状态已变为“关闭”
%LINEPROTO-5-UPDOWN: 接口上的线路协议状态
GigabitEthernet1/0/1，状态已更改为“运行”。
%LINEPROTO-5-UPDOWN: 接口上的线路协议状态
GigabitEthernet1/0/2，状态已变为“关闭”。
%LINEPROTO-5-UPDOWN：该接口上的线路协议状态为开启状态。
GigabitEthernet1/0/2，状态已更改为“运行”。
Switch(config-if-range)#int port-channel 1
Switch(config-if)#int port-channel 1
Switch(config-if)#no switchport
Switch(config-if)#退出
Switch(config)#int range Gig1/0/1-2
Switch(config-if-range)#channel-group 1 模式？
Active：无条件启用LACP功能
auto：只有当检测到支持 PAgP 的设备时，才启用 PAgP。
理想情况下，应无条件启用PAGp功能。
仅启用Etherchannel
被动模式：只有当检测到支持LACP功能的设备时，才启用LACP功能。
Switch(config-if-range)#通道组1已启用
Switch(config-if-range)#
%LINK-5-CHANGED：接口Port-channel1的状态已从“down”变为“up”。
%LINEPROTO-5-UPDOWN：该接口上的线路协议状态为“开启”
Port-channel1的状态已更改为“up”。
Switch(config-if-range)#no switchport
Switch(config-if-range)#退出
Switch(config)#interface 端口通道1
Switch(config-if)#ip add 192.168.10.1 255.255.255.0
Switch(config-if)#

步骤3：点击switch1，然后按照与switch0相同的步骤进行操作。

切换>进入
Switch#配置更改完成
请每行输入一个配置命令。以 CNTL/Z 作为结束符。
Switch(config)#int range Gig1/0/1-2
Switch(config-if-range)#no switchport
Switch(config-if-range)#
%LINEPROTO-5-UPDOWN：该接口上的线路协议状态为开启状态。
GigabitEthernet1/0/1的状态已变为“关闭”。
%LINEPROTO-5-UPDOWN：该接口上的线路协议状态为“开启”
GigabitEthernet1/0/1，状态已更改为“运行”。
%LINEPROTO-5-UPDOWN：该接口上的线路协议状态为“开启”
GigabitEthernet1/0/2的状态已变为“关闭”。
%LINEPROTO-5-UPDOWN：该接口上的线路协议状态为“开启”
GigabitEthernet1/0/2，状态已更改为“活动”。
Switch(config-if-range)#退出
Switch(config)#interface 端口通道1
Switch(config-if)#no switchport
Switch(config-if)#退出
Switch(config)#int range Gig1/0/1-2
Switch(config-if-range)#通道组1已启用
Switch(config-if-range)#
%LINK-5-CHANGED：接口Port-channel1的状态已从“down”变为“up”。
%LINEPROTO-5-UPDOWN: 接口Port-channel1上的线路协议状态为开启。
状态已更改为“向上”
Switch(config-if-range)#退出
Switch(config)#进入端口通道1配置模式
Switch(config-if)#ip add 192.168.10.2 255.255.255.0
Switch(config-if)#

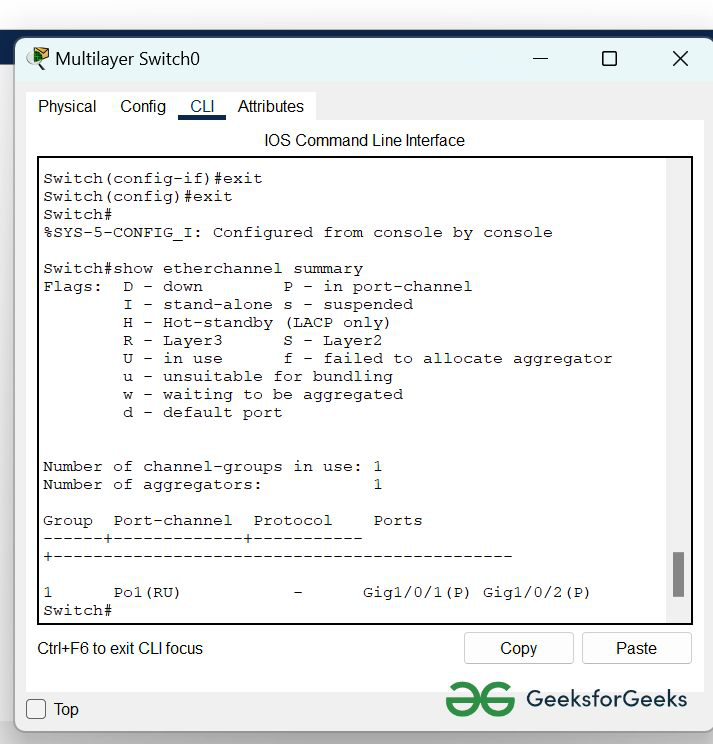

步骤4：请确认EtherChannel的摘要以及连接状态是否正常。

显示EtherChannel的摘要信息

步骤5：检查多层交换机0中，Port-channel 1的IP地址：

• 检查多层交换机0中Port-channel 1的IP地址：

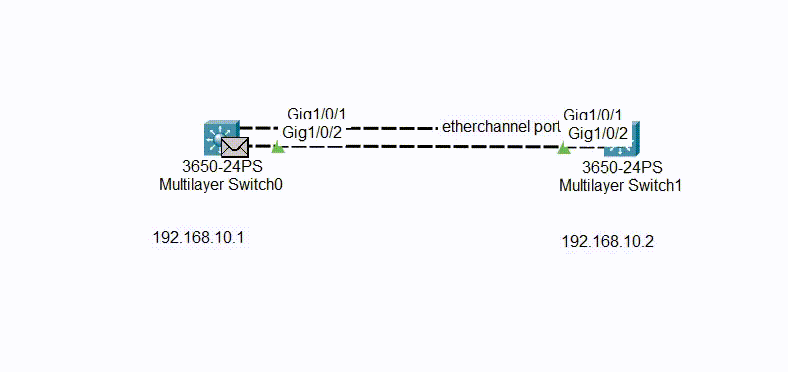

• 实验的模拟过程如下：
