在Cisco环境中配置OSPFStub区域

先决条件： OSPF实现还有开放最短路径优先(OSPF)协议的当前状态

开放最短路径优先（OSPF）是一种链路状态路由协议，它利用自身的最短路径优先算法来寻找从源路由器到目标路由器之间的最佳路径。 OSPF是由互联网工程任务组（IETF）开发的，它属于内部网关协议之一。这种协议旨在在大型自治系统或路由域内传输数据包。 . 这是一种网络层协议，它基于第89号协议进行运作，并且使用AD值为110。 OSPF在正常通信时使用多播地址224.0.0.5，而在向指定路由器（DR）或备份指定路由器（BDR）发送更新信息时则使用多播地址224.0.0.6。

OSPF普通区域：

那些在接收信息类型方面不进行任何自动过滤处理的区域，被称为“普通区域”。

OSPF简式区域：

• 为了减少每个区域中多种规则所带来的管理负担，OSPF采用了一种称为“短区域”的概念。
• 这类区域利用了这样一个事实：在实际的网络拓扑结构中，并非所有区域都需要了解各个外部网络的情况。
• 该路由器不包含ASBR，因此无法与整个OSPF域进行外部连接。
• 这些区域可以通过过滤掉第4类和第5类的LSAs来获得好处。
• 那个短而粗的部分可以包含一个或多个ABR结构。

如果包含ABR的区域被配置为“短区域”，那么将会发生以下情况：

1. ABRs将不再在该地区投放第4类和第5类LSAs的广告。
2. 在那个狭小的区域内，所有的内部路由器都会忽略所有接收到的类型5 LSA。
3. 内部路由器也不会主动发送任何此类LSAs。
4. ABRs会自动将该默认路由作为类型3的LSA插入到该区域中。
5. 内部路由器能够访问外部网络，但它们的LSDB数量会相对较少。

OSPF Stubby区域类型：

不同类型的短区域配置命令：

配置OSPF stub区域：

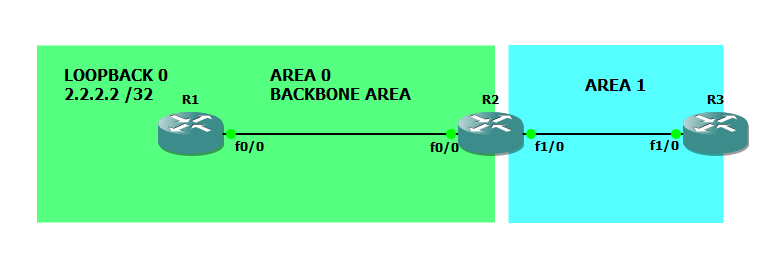

步骤/步骤1. 在GNS3中创建如下所示的物理拓扑结构：

步骤2：请配置路由器上物理接口上的IPv4地址。

在R1上：

R1(config)#interface FastEthernet0/0R1(config-if)#ip address 10.1.1.1 255.255.255.0

在R2上：

R2(config)#interface FastEthernet0/0R2(config-if)#ip address 10.1.1.2 255.255.255.0R2(config-if)#interface FastEthernet1/0R2(config-if)#ip address 20.1.1.1 255.255.255.0

在R3上：

R3(config)#interface FastEthernet1/0R3(config-if)#ip address 20.1.1.2 255.255.255.0

步骤3：在R1上配置一个具有IPv4地址的回环接口：

R1(config)#interface Loopback0R1(config-if)#ip address 2.2.2.2 255.255.255.255

步骤4：使用相应的命令，在所有三个路由器上配置OSPF进程。路由器 OSPF <进程ID> :

R1(config)#router ospf 1R1(config-router)#exit

R2(config)#router ospf 1R2(config-router)#exit

R3(config)#router ospf 1R3(config-router)#exit

步骤5：在需要使用OSPF的接口上启用该功能，可以使用“interface level”子命令来实现。IP OSPF <进程ID> 区域 <区域ID>:

R1(config)#interface FastEthernet0/0R1(config-if)#ip ospf 1 area 0R1(config)#interface Loopback0R1(config-if)#ip ospf 1 area 0

R2(config)#interface FastEthernet0/0R2(config-if)#ip ospf 1 area 0R2(config-if)#interface FastEthernet1/0R2(config-if)#ip ospf 1 area 1

R3(config)#interface FastEthernet1/0R3(config-if)#ip ospf 1 area 1

步骤6：配置/设置区域2作为具有路由器子命令的临时区域area <area-id> 临时页面

R2(config)#router ospf 1R2(config-router)#area 1 stubR2(config-router)#exit

R3(config)#router ospf 1R3(config-router)#area 1 stubR3(config-router)#exit

步骤7：在路由器上验证OSPF配置：

R1#show ip protocol

R2#show ip protocol

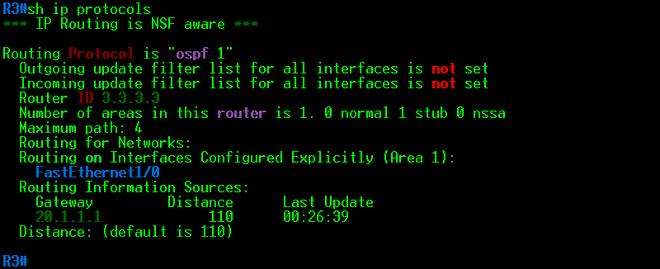

R3#show ip protocol

步骤8：检查路由器上的IPv4路由表，可以看到有OSPF路由条目。

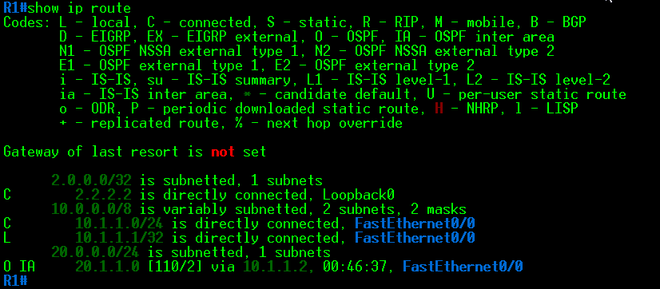

R1#show ip route

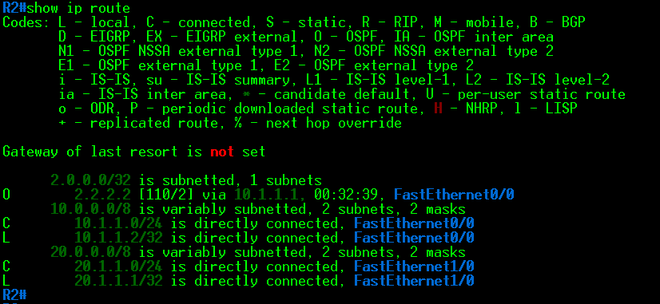

R2#show ip route

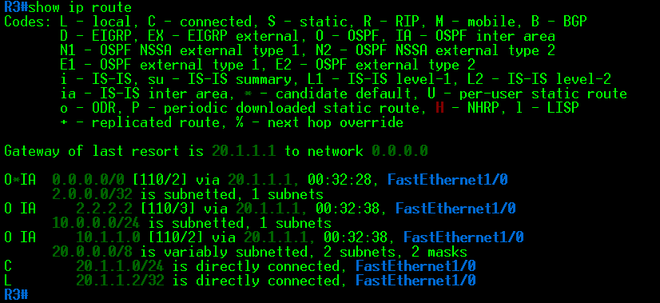

R3#show ip route
