使用 Cisco Packet Tracer进行路由器配置

在这个网络中，使用了一台路由器以及两台计算机。这些计算机通过铜质直连电缆与路由器相连。在建立好网络之后，为了检查网络连接情况，可以将简单的PDU从PC0传输到PC1。网络模拟状态为成功。从这个网络可以看出，路由器确实能够负责多个设备之间的数据传输工作。

程序/步骤：

步骤1：配置Router1

1. 请选择相应的路由器，然后打开CLI界面。
2. 请按ENTER键以开始配置Router1。
3. 输入“enable”以激活特权模式。
4. 输入“config t(configure terminal)”以进入配置菜单。
5. 配置Router1的接口：

• 输入接口名称“FastEthernet0/0”，以访问该接口。然后，为该接口配置IP地址，设置为192.168.10.1，子网掩码则设置为255.255.255.0。

请将接口类型设置为FastEthernet0/1，以便访问GigabitEthernet0/0接口。同时，为FastEthernet0/1接口配置IP地址为192.168.20.1，子网掩码为255.255.255.0。

6. 输入“no shutdown”以完成操作。

Router1的命令行界面：

路由器 > 启用

Router# 配置模式

请每行输入一个配置命令。以 CNTL/Z 结尾。

Router(config)#interface FastEthernet0/0

Router(config-if)#ip address 192.168.10.1 255.255.255.0

Router(config-if)#取消关闭状态

Router(config-if)#

%LINK-5-CHANGED：GigabitEthernet0/0接口的状态已从“down”变为“up”。

Router(config-if)#interface FastEthernet0/1

Router(config-if)#ip address 192.168.20.1 255.255.255.0

Router(config-if)#取消关闭状态

步骤2：配置PC设备

1. 为网络中的每台计算机分配IP地址。
2. 请选择PC设备，进入桌面界面，然后选择“IP配置”选项，为设备分配一个IP地址、默认网关以及子网掩码。
3. 将PC0的默认网关设置为192.168.10.1。
4. 将PC1的默认网关设置为192.168.20.1。

步骤3：通过路由器连接电脑。

1. 使用一根铜质直通电缆，将PC0的FastEthernet0端口与Router1的FastEthernet0/0端口连接起来。
2. 使用一根铜质直通电缆，将PC1的FastEthernet0端口与路由器1的FastEthernet0/1端口连接起来。

路由器配置表：

电脑配置表：

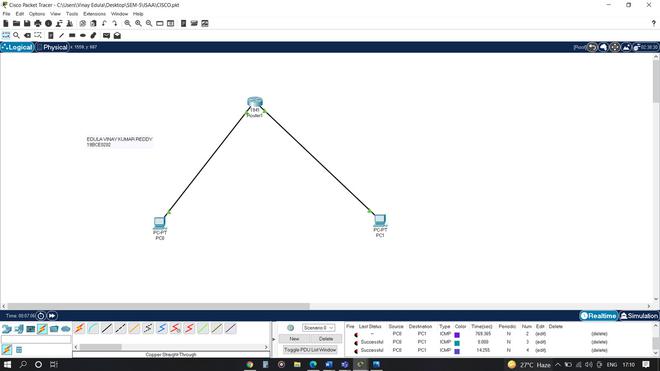

设计的网络拓扑结构：

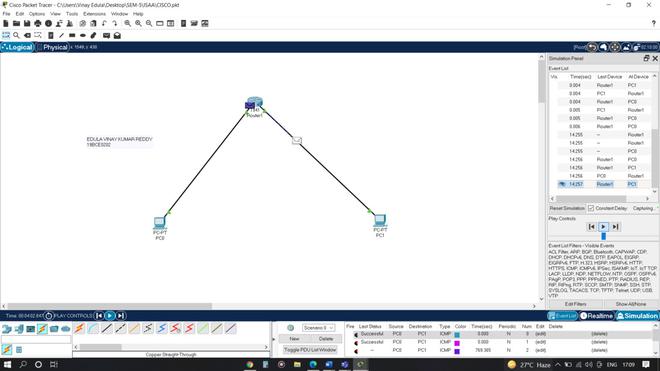

设计网络拓扑结构的仿真：

将PDU从PC0发送到PC1：

感谢信息从PC1传递到PC0：
