双绞线电缆

双绞线是一种传输介质。所谓传输介质，指的是用于在设备之间传输数据的物理路径或媒介。它可以分为两类：有导向的介质和无导向的介质。在有导向的介质中，信号被限制在传输介质的物理范围内，并沿着该介质进行传输；而在无导向的介质中，则不需要任何物理介质来传输电磁信号。

• 双绞线是一种电缆类型。引导型媒体.
• 它是由某人发明的。亚历山大·格拉汉姆·贝尔.

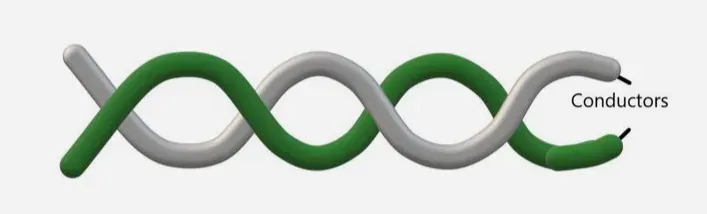

• 它们由两根导体组成，这两根导体通常由铜制成，且每根导体都带有绝缘层。这两根导体被绞合在一起，因此被称为“双绞线”。
• 其中，一个导体用于传输信号，而另一个则仅作为接地参考之用。

• 接收器利用这两种导体之间信号的差值来工作。在两条平行的导体中，噪声或串扰现象很严重，但在双绞线电缆中，由于绞合结构的特性，这种噪声或串扰现象被大大降低了。
• 在第一个变化中，一个导体靠近噪声源，而另一个导体则远离噪声源。但在下一个变化中，情况则相反了。这样一来，产生的噪声就大大减少了，从而保持了信号质量的平衡。因此，接收器所接收到的噪声非常少，甚至几乎没有噪声。
• 双绞线的信号质量，在很大程度上取决于每单位长度内绞线的扭转次数。

双绞线电缆的种类

根据导线对周围是否有屏蔽层来划分，它们可以分为两种类型：

• 无屏蔽双绞线电缆（UTP）
• 屏蔽双绞线电缆（STP）

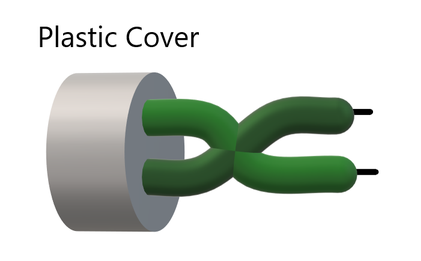

无屏蔽双绞线电缆（UTP）

• 这是一对被绝缘处理的铜线，它们被紧密地缠绕在一起。没有任何其他绝缘措施.
• 由于有绝缘层的存在，它们能够减少外部干扰的影响。
• 它们被成对排列，这样我们就可以在需要时添加新的连接点。我们家中的DSL或电话线路中，其实还多了一对额外的连接点。
• 当 UTP 被成对排列时，每对 UTP 都会使用不同的颜色来表示。具体的颜色分配方式由…来定义。25对颜色编码.
• 电子工业协会根据某些标准，将UTP分为7个等级。这些等级是根据电缆的质量来划分的，其中1级表示最高质量，而7级则表示最低质量。同一等级内的每根电缆都可以根据需要使用不同的方式。

优点：

• 这些电缆具有成本效益高且易于安装的特点，因为其体积非常紧凑。
• 它们通常用于短距离内的语音和数据传输。
• 与其他类型的电缆相比，它的成本更低。

缺点：

• 使用UTP方式建立的连接并不安全。
• 它们仅能在100米以内的距离内发挥作用，因此必须将其安装在长度不超过100米的装置上。
• 这些电缆的带宽有限。

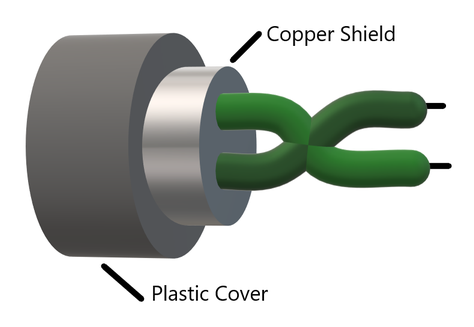

屏蔽双绞线电缆（STP）

• 这类电缆在导体上增加了额外的绝缘层或保护层。覆盖着铜带的织物。
• 这种覆盖层能够为电缆的整体结构提供支撑。同时，它还能减少电缆中的噪音和信号干扰。
• 这种屏蔽结构可以确保，所产生的信号能够通过地线返回到信号源，同时该信号只会围绕屏蔽层传播，而不会影响到主信号。STP电缆也采用颜色编码方式，因为模拟信号和数字信号的传输需要不同的颜色组合。

优点：

• 它们通常用于长距离的通信与传输，并且被安装在地下。
• 该防护罩能够有效防止外部电磁干扰进入电缆内部。
• 与UTP相比，它们的带宽更高。

缺点：

• 这些电缆的价格非常昂贵。
• 它们需要大量的维护工作，这进一步增加了成本。
• 这些设备只能安装在地下。
• 这些电缆的段长与UTP类似。

双绞线电缆的应用

• 双绞线被用于电话线路中，以传输数据和语音信号。
• 那个DSL线路请充分利用这些电缆吧。
• 局域网（Local Area Network）局域网它们同样也使用了双绞线电缆。
• 它们既可以用于模拟信号传输，也可以用于数字信号传输。
• RJ-45这是一种非常常见的双绞线电缆的应用方式。
