开放最短路径优先（OSPF）路由器角色与配置

开放最短路径优先（OSPF）是一种链路状态路由协议，广泛应用于IP网络中，用于确定数据传输的最有效路径。该协议在单个自治系统内运行，并采用分层结构来管理路由。OSPF将大型网络划分为多个区域，其中Area 0作为主干区域，从而确保在复杂的网络拓扑结构中实现可扩展且高效的路由功能。

• OSPF路由器根据其角色进行分类，例如：指定路由器、备份指定路由器以及非指定路由器。
• DR和BDR能够减少网络中的邻接关系数量，从而通过限制OSPF通信包的交互次数来优化路由过程。
• OSPF路由器的配置涉及设置网络接口、路由器ID以及OSPF区域，从而确定路由器之间如何相互协作并共享路由信息。
• OSPF将成本作为衡量标准，从而能够根据链路带宽来高效地选择路由。因此，它非常适合用于规模较大且动态变化较大的网络环境。

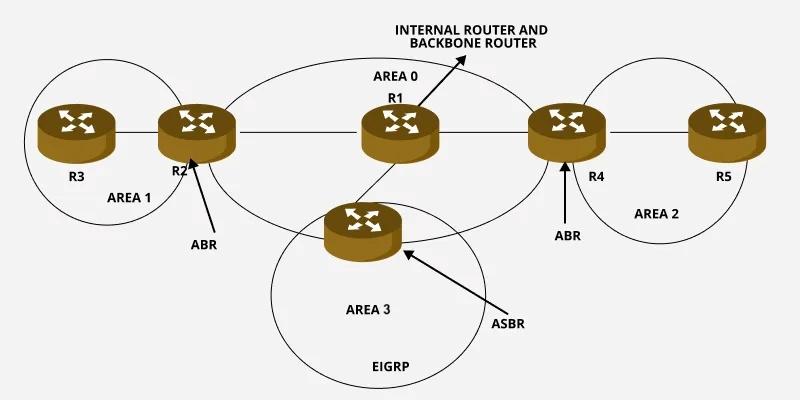

开放最短路径优先（OSPF）路由器角色

In OSPF所谓“区域”，指的是由多个连续的网络和路由器构成的集合，这些网络与路由器共同共享着某种共同的特性或功能。拓扑学桌子以及区域ID每个路由器可以属于一个或多个区域，而每个区域的标识符则与该路由器的接口相关联。这种结构有助于高效地管理大型网络。

在这些区域内，OSPF路由器扮演着不同的角色，以实现最优的路由选择。

内部路由器

• 内部路由器是一种完全在单个OSPF区域内运行的路由器。它只在该区域内交换路由信息，不会参与不同区域之间的路由交换。

• 内部路由器具有仅属于某个特定区域的接口。它们只维护所属区域内的OSPF拓扑表，并不处理跨区域的路由功能。它们的主要作用是在同一个OSPF区域内进行路由管理。

骨干路由器

• 骨干路由器负责将多个OSPF区域连接到主干区域（Area 0）。它在确保不同OSPF区域内的路由器之间能够正常通信方面发挥着至关重要的作用。

• 骨干路由器负责汇总各个区域之间的路由信息，从而优化路由过程。这样做可以减小路由表的规模，同时减少在OSPF网络中的不必要的路由通告。

区域边界路由器（Area Border Router）

区域边界路由器（ABR）是一种用于连接多个OSPF区域的路由器，其中包括主干区域（Area 0）。ABR的主要职责是在不同区域之间传递路由信息，同时管理路由数据的交换过程。此外，这些路由器还会对各个区域内的路由信息进行汇总处理，从而避免过多的路由信息被发送出去，进而保持OSPF路由表的效率。

自治系统边界路由器（ASBR）

• ASBR是一种路由器，它用于将OSPF自治系统连接到外部网络，比如其他路由协议，如EIGRP或BGP。它在将OSPF与外部路由环境集成方面发挥着至关重要的作用。

• ASBRs将外部路由重新分配到OSPF网络中，从而使OSPF路由器能够了解来自其他路由协议的路由信息。这样，即使涉及到外部网络时，OSPF也能高效地传输数据。

注意：路由器可以同时担任骨干路由器与区域边界路由器的角色，也就是说，一台路由器可以同时执行多种功能。

开放最短路径优先（OSPF）的配置步骤

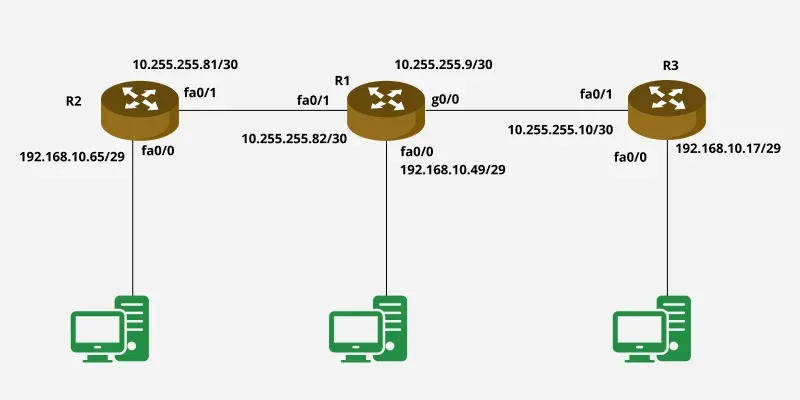

在路由器上配置开放最短路径优先协议（OSPF）时，需要遵循一些基本的步骤，以确保路由信息能够正确地交换，同时让OSPF能够在网络环境中高效运行。下面是一份关于如何基于一个包含三个路由器R1、R2和R3的小型拓扑结构来配置OSPF的详细步骤指南。

步骤1：启用OSPF，并为其分配一个进程ID。

首先，需要在每台路由器上启用OSPF协议，并为其分配一个进程ID。这个进程ID是本地唯一的，不需要与其他路由器的进程ID相匹配。

对于R1来说：

R1(config)# router ospf 1

步骤2：定义OSPF网络与区域

接下来，需要定义由 OSPF 进行路由通告的网络，并将这些网络分配到正确的区域中。使用 “network” 命令来指定网络，之后需要输入网络的地址、通配符掩码以及 OSPF 区域ID。

对于R1来说：

R1(config-router)# 网络：192.168.10.48，子网范围：0.0.0.7，区域：1

R1(config-router)# 将网络地址设置为10.255.255.80，网关地址设置为0.0.0.3。该网络属于区域1。

R1(config-router)# 将网络地址设置为10.255.255.8，网关地址设置为0.0.0.3。该网络属于区域1。

对R2和R3也执行类似的步骤，确保根据它们的接口分配正确的网络名称和区域ID。

对于R2来说：

R2(config)# router ospf 1

R2(config-router)# 网络：192.168.10.64，子网范围：0.0.0.7，区域：1

R2(config-router)# 网络：10.255.255.80 子网掩码：0.0.0.3 区域：1

对于R3来说：

R3(config)# 配置 OSPF 路由器 1

R3(config-router)# 网络：192.168.10.16，子网掩码：0.0.0.7，区域：1

R3(config-router)# 网络：10.255.255.8 0.0.0.3 区域：1

步骤3：确认配置是否正确

在所有的路由器上配置了OSPF之后，可以使用以下命令在R3（或任何路由器上）来验证OSPF的设置是否正确：

R3# show ip protocols

步骤4：可选操作——配置OSPF路由器ID

为了唯一地标识该路由器在OSPF域中的身份，需要手动配置一个路由器ID。如果未设置路由器ID，那么OSPF会使用当前活动接口的最高IP地址作为路由器ID。

对于R1来说：

R1(config-router)# router-id 1.1.1.1

步骤5：调整OSPF设置（可选）

您还可以进一步调整 OSPF 的相关设置，例如修改 OSPF 的计时器参数、调整链路成本，以及设置身份验证机制，从而提升系统的性能和安全性。
