在Cisco环境中配置OSPF路由汇总功能

先决条件：开放最短路径优先（OSPF）协议的状态，以及如何在Cisco环境中配置多区域 OSPF。

在任何情况下，路径的总结都是必要的。内部网关协议（IGP）它创建了一个包含前缀及前缀长度大于1的单一路由条目。例如，摘要路由10.1.0.0/16包含了子网10.1.1.0/24、10.1.4.132/30以及其他位于10.1.0.0到10.1.255.255范围内的子网。摘要路由能够减少路由表和拓扑数据库的大小，从而间接提升网络的收敛性。同一OSPF区域内的所有路由器都必须具备这样的功能。

1. 在洪水攻击完成后，各个链路状态数据库已经变得完全相同了。
2. 相同的总结路线。
3. 每个摘要中都应该包含相同的组件子网。

为了实现上述目标，OSPF只允许在以下类型的路由器将路由注入到某个区域内时，才进行路由汇总操作：

1. 区域边界路由器（ABR）   -区域间路线
2. 自治系统边界路由器（ASBR）-外部路线

OSPF路由汇总命令：

路由器OSPF子命令

注意：是否宣传或不宣传某些关键词是可选的。使用“不宣传”关键词可以筛选出那些在摘要中未提及的子网络。

配置OSPF路由汇总功能：

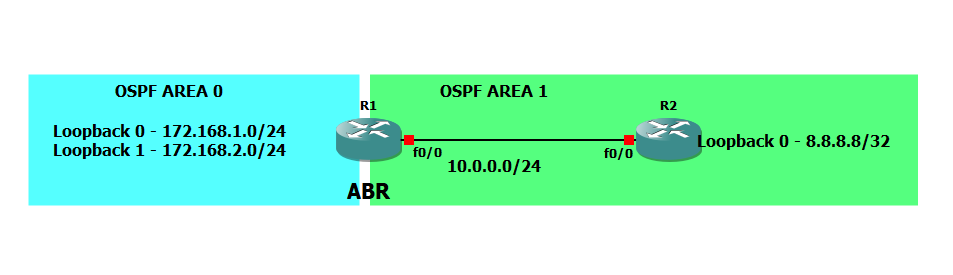

步骤1：请在GNS3中创建如下所示的2台路由器拓扑结构：

步骤2：请配置路由器上物理接口上的IPv4地址。

R1(config)#interface FastEthernet0/0
R1(config-if)#ip address 10.0.0.1 255.255.255.0
R1(config-if)#no shutdown

R2(config)#interface FastEthernet0/0
R2(config-if)#ip address 10.0.0.2 255.255.255.0
R2(config-if)#no shutdown

步骤3：在R2上配置一个具有IPv4地址的回环接口：

R2(config)#interface Loopback0
R2(config-if)#ip address 8.8.8.8 255.255.255.255

步骤4：在R1上配置具有IPv4地址的回环接口。

R1(config)#interface Loopback0
R1(config-if)#ip address 172.168.1.1 255.255.255.0
R1(config-if)#interface Loopback1
R1(config-if)#ip address 172.168.2.1 255.255.255.0

步骤5：使用相关命令，在两台路由器上配置OSPF进程。路由器 OSPF <进程ID> :

R1(config)#router OSPF 1
R1(config-router)#exit

R2(config)#router OSPF 1
R2(config-router)#exit

步骤6：在具有接口级别的子命令的接口上启用OSPF。IP OSPF <进程ID> 区域 <区域ID> :

R1(config)#interface FastEthernet0/0
R1(config-if)#ip OSPF 1 area 1
R1(config-if)#interface Loopback0
R1(config-if)#ip OSPF 1 area 0
R1(config-if)#interface Loopback1
R1(config-if)#ip OSPF 1 area 0

R2(config)#interface FastEthernet0/0
R2(config-if)#ip OSPF 1 area 1
R2(config-if)#interface Loopback0
R2(config-if)#ip OSPF 1 area 1

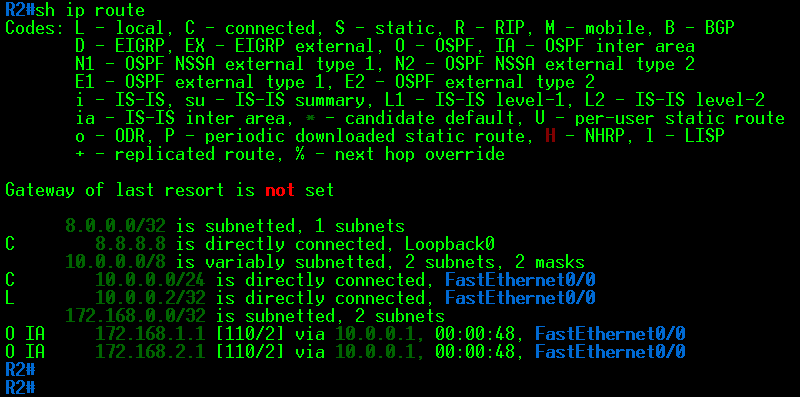

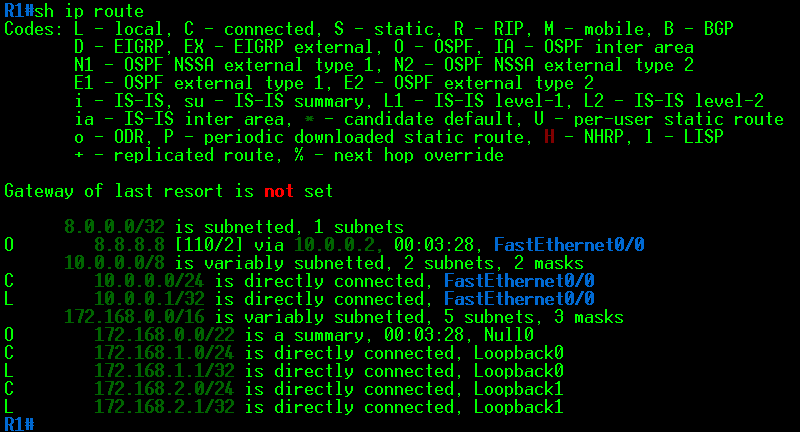

步骤7：检查路由器上的IPv4路由表，可以看到有OSPF路由条目。

R1#show ip route

R2#show ip route

步骤8：配置R1（ABR），使其能够通告一条跨区域的汇总路由。这条汇总路由包含了上述两条路由的内容。

1. 192.168.1.0/24
2. 192.168.2.0/24

因此，172.168.0.0/22路由的覆盖范围包括172.168.0.0到172.168.3.255这个子网范围。

R1(config)#router OSPF 1
R1(config-router)#area 0 range 172.168.0.0 255.255.252.0
R1(config-router)#end

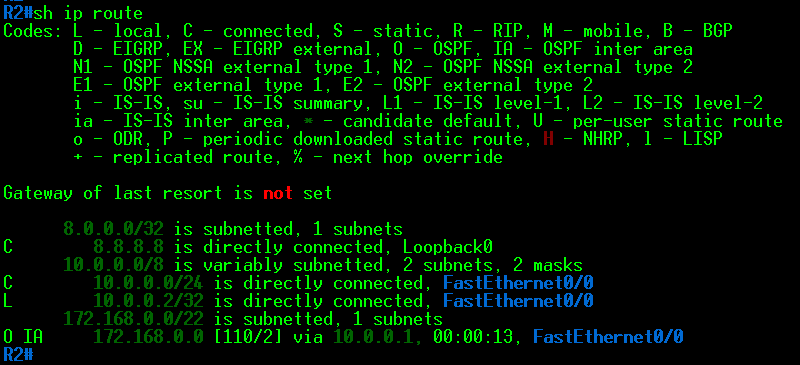

步骤9：通过在R1上配置路由汇总后，查看R2的IPv4路由表，可以确认该路由汇总是否被正确传播。

R2#show ip route

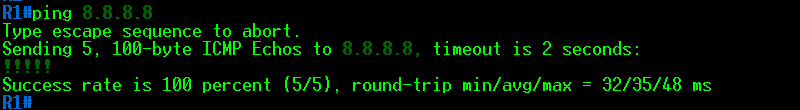

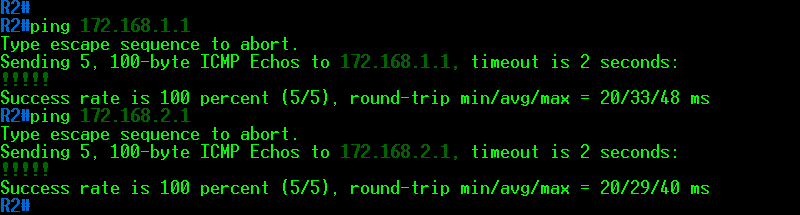

步骤10：通过两个路由器来验证其连通性：

现在，尝试从R1向R2的回环接口发送ping请求，反之亦然。

R1#ping 8.8.8.8

R1#ping 172.168.1.1

R1#ping 172.168.2.1
