在Cisco环境中实施总线拓扑结构

更新时间:2026年03月27日   作者:spoto   标签(Tag):

总线拓扑结构是一种网络结构,在这种结构中,各个节点通过共享的半双工连接方式直接相连。在总线拓扑结构中,每个节点都被称为一个“站点”。在总线网络中,每个站点都会接收所有的网络数据包,而这些数据包的优先级是相同的。总线网络包含一个单一的网络段以及一个冲突域。

在Cisco Packet Tracer中配置和设置总线拓扑结构的步骤:

步骤1:首先,打开 Cisco Packet Tracer桌面程序,然后选择下面列出的设备:

编号:S.NO设备/装置模型名称1.2.
PCPC
交换机PT-Switch

IP地址表

编号:S.NO设备/装置IPv4地址子网掩码
pc0192.168.0.1255.255.255.0
pc1192.168.0.2255.255.255.0
pc2192.168.0.3255.255.255.0
pc3192.168.0.4255.255.255.0

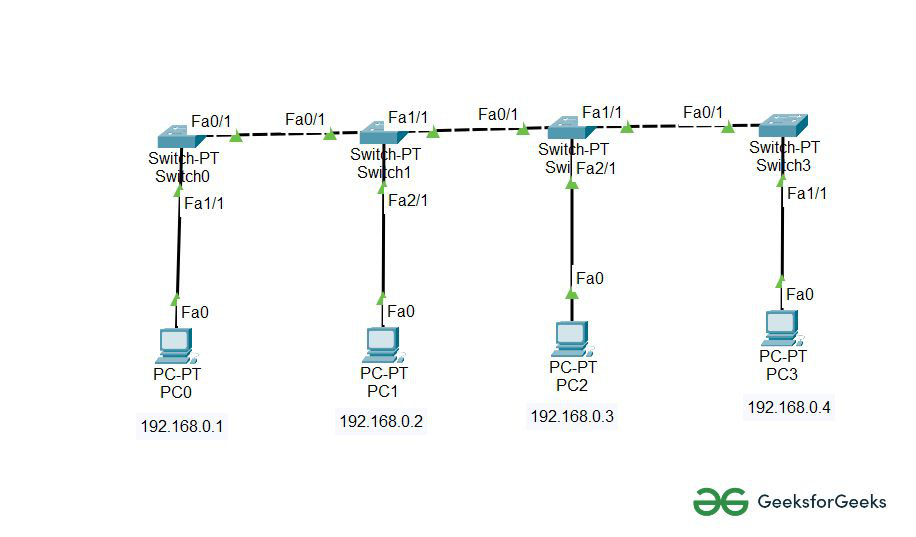

  • 然后,按照下图所示的方式创建网络拓扑结构。
  • 可以使用自动连接线来将各个设备相互连接在一起。

步骤2:请根据上述的IP地址分配表,配置计算机(主机)的IPv4地址和子网掩码。

  • 要为PC0分配一个IP地址,请点击PC0。
  • 然后,进入“桌面”界面,再选择“IP配置”选项。在这里,你可以看到与IPv4相关的配置信息。
  • 请填写IPv4地址和子网掩码。
  • 可以使用 `ipconfig` 命令来分配 IP 地址。当然,我们也可以使用类似的命令来分配 IP 地址。
  • 请进入计算机的命令终端。
  • 然后,输入以下命令:ipconfig <IPv4地址><子网掩码><默认网关>(如果需要的话)
示例:ipconfig 192.168.0.1 255.255.255.0
  • 对其他计算机也进行同样的配置操作,以完成它们的全面配置。

步骤3:请通过发送网络请求到PC0中某个主机的IP地址来确认连接是否正常。

  • 可以使用 ping 命令来确认连接是否正常。
  • 如我们所见,我们收到了来自两台计算机上指定节点的回复。
  • 因此,这种关联是成立的。

仿真结果:

下面是对该实验的模拟过程。我们发送了两个PDU数据包:其中一个从PC0发送到PC2,另一个则从PC3发送到PC1。
