RJ45颜色代码

先决条件：RJ的完整形式

RJ45是一种广为人知的以太网连接接口，它允许用户通过有线网络进行连接。虽然还有其他类似的接口，但RJ45最为常用，也是最常见的有线网络连接接口。RJ45是一种由8根线组成的以太网电缆，其中共有4对线。这些电缆的线序有特定的颜色编码规则。

以太网电缆的类型：

同轴电缆：这是一种由内导体构成的电缆，内导体被一个同心状的导电屏蔽层所包围，同时还有两个独立的介质层。许多这种电缆还覆盖着一层保护性的外护套。这类电缆主要用于传输高频电信号。

2. 双绞线电缆：这些是一种用于通信的导线。在这种导线中，同一电路中的两个导体被绞合在一起，从而提升了电磁兼容性。

3. 光纤电缆：这种电缆也被称为光纤电缆。它本质上是一种类似于普通电线的结构，但其中包含了一种或多种用于传输光信号的光纤。这种电缆被广泛用于实现长距离且高性能的数据传输。

RJ45连接器：

这种RJ45连接器有两种标准规格可供选择。T568A还有T568B。这些设备都充当了以太网电缆中的输入和输出接口，从而实现数据的传输。这两种电缆之间的唯一区别在于绿色和橙色线的连接方式。

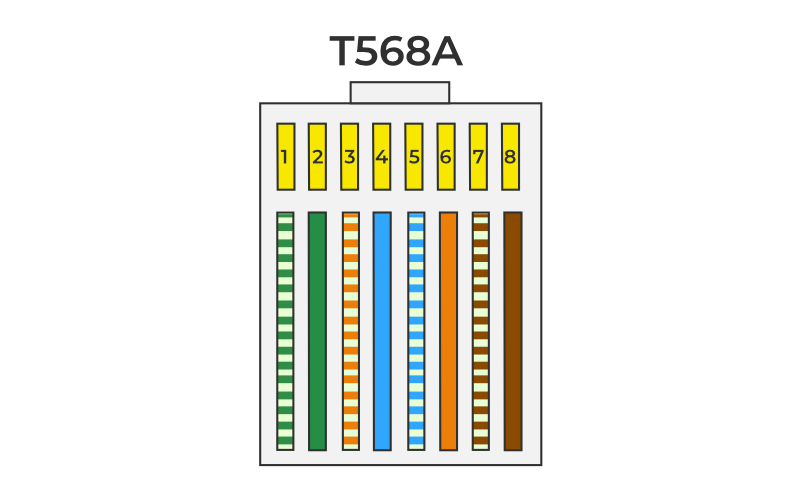

RJ45电缆的针脚输出颜色编码T568A：

T568A是一种常用的以太网电缆接口标准。该标准的优点在于，它既支持单对线序的传输方式，也支持双对线序的传输方式。此外，它还具备与USOC（通用服务排序代码）兼容的特性。

以下是T568A标准下的颜色编码表：

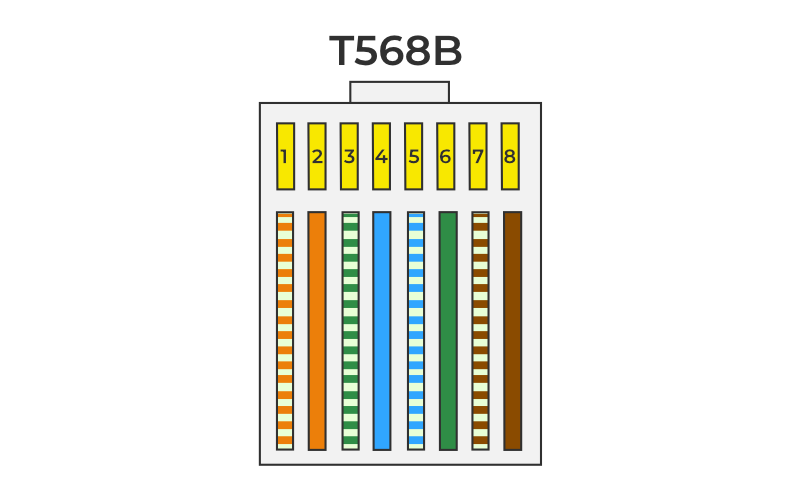

RJ45电缆的针脚输出颜色编码T568B:

该标准能提供更有效的抗噪声保护，同时，与T568A标准相比，它还能更有效地隔离信号。不过，该标准仅与一种单对双绞线的布线方案兼容。

以下是符合T568B标准的颜色编码表：

RJ45连接器的特性：

1. 具有出色的密封性和防水性能。这样可以确保RJ45连接器能够在多种环境中正常使用。
2. 由于采用了完整的屏蔽系统，因此能够发出强大的信号。
3. 提供安全锁定系统，确保在使用过程中连接器不会脱落。
4. 以极高的速度传输信息，从而能够在最短的时间内实现最大化的数据传输功能。

 结论：

这些连接器有两种标准：T568A和T568B。电缆的两端可以使用相同的连接器，也可以使用不同的连接器。根据电缆的类型，可以分为两种类型：直通型电缆和交叉型电缆。在直通型电缆中，两端使用的连接器都是T568A或T568B；而在交叉型电缆中，两端的连接器则不同。
