pc0	192.168.1.2	255.255.255.0	192.168.1.1
pc1	192.168.1.3	255.255.255.0	192.168.1.1
pc2	192.168.2.2	255.255.255.0	192.168.2.1
pc3	192.168.2.3	255.255.255.0	192.168.2.1
pc4	192.168.3.2	255.255.255.0	192.168.3.1
pc5	192.168.3.3	255.255.255.0	192.168.3.1

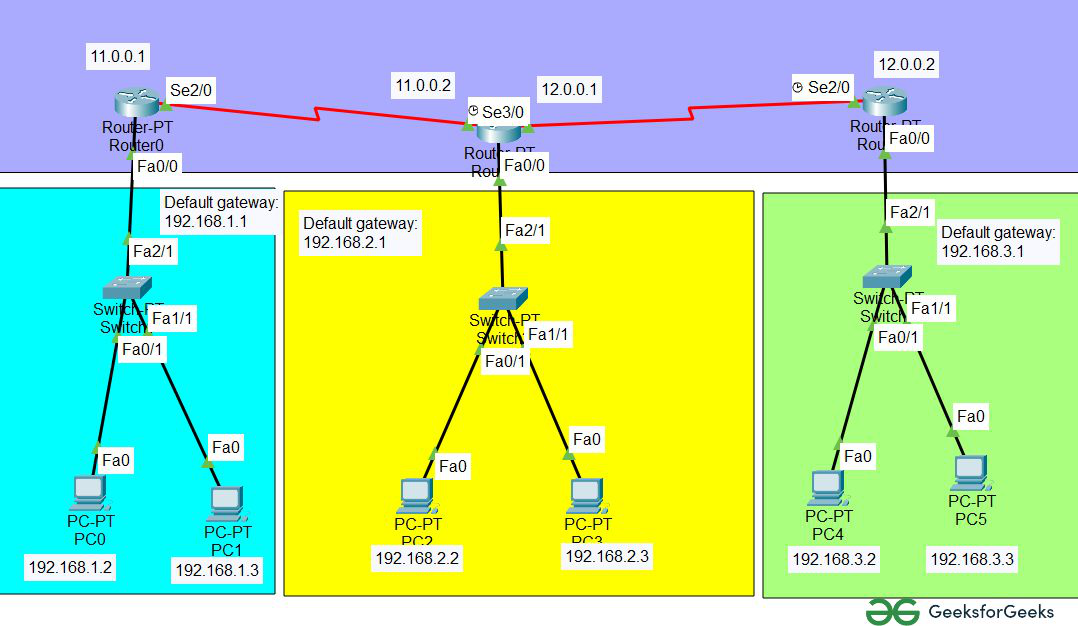

然后，按照下图所示的方式创建网络拓扑结构。
可以使用自动连接线来将各种设备相互连接。

步骤2：请根据上述的IP地址分配表，配置PC机的IPv4地址以及子网掩码。

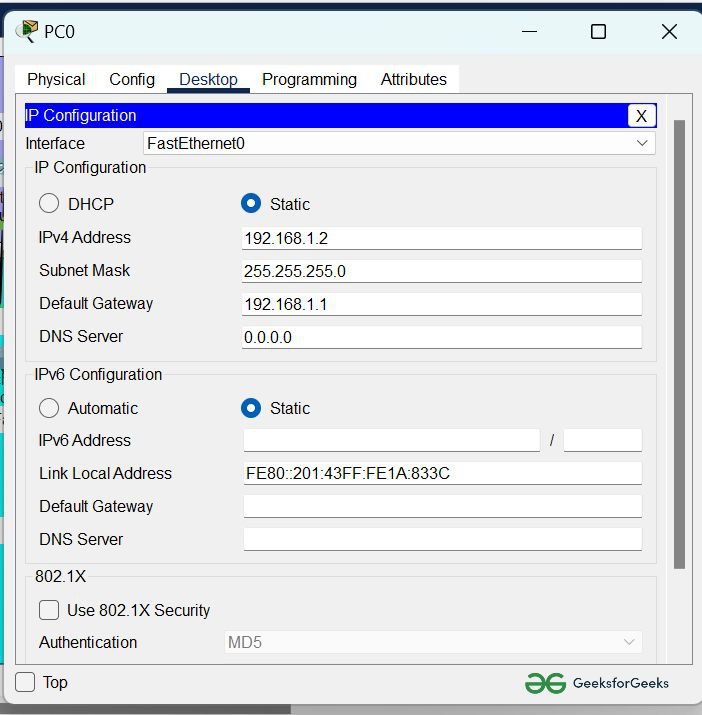

要为PC0分配一个IP地址，请点击PC0。
然后，进入“桌面”页面，再选择“IP配置”选项。在这里，你可以看到与IPv4相关的配置信息。
请填写IPv4地址和子网掩码。

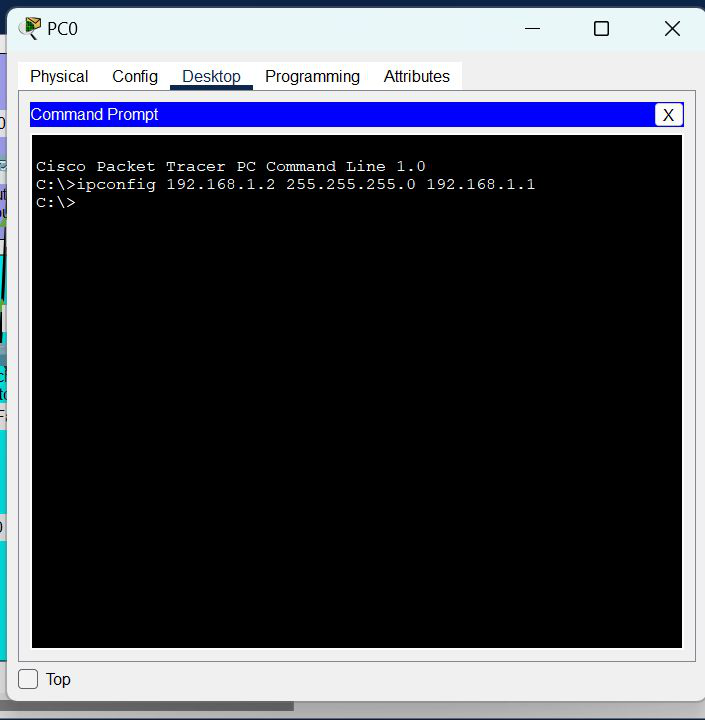

使用 ipconfig 命令来分配 IP 地址。

或者，我们还可以借助命令来分配一个IP地址。
请进入PC的命令行终端。
然后，输入以下命令：ipconfig <IPv4地址><子网掩码><默认网关>（如有需要）

示例：ipconfig 192.168.1.2 255.255.255.0 192.168.1.1

请对其他计算机也执行相同的操作，以彻底配置它们。

步骤3：请配置路由器的IP地址和子网掩码。

IP地址表路由器

编号：S.NO设备/装置接口/界面IPv4地址子网掩码1.2.3.

router0	FastEthernet0/0	192.168.1.1	255.255.255.0
Serial2/0	11.0.0.1	255.0.0.0
路由器1	序列2/0	11.0.0.2	255.0.0.0
序列号 3/0	12.0.0.1	255.0.0.0
路由器3	FastEthernet0/0	192.168.3.1	255.255.255.0
Serial2/0	12.0.0.2	255.0.0.0

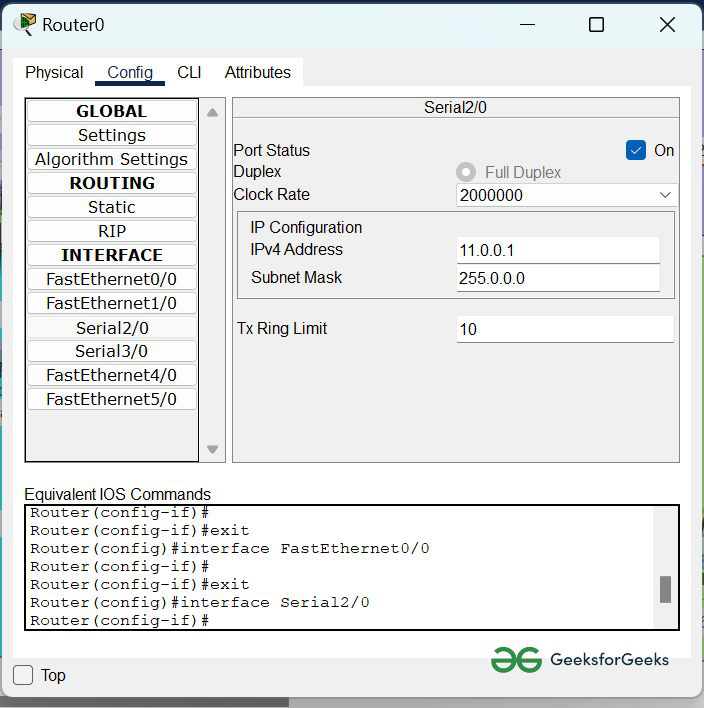

要为 router0 分配一个 IP 地址，请点击 router0。
然后，进入“配置”页面，再选择“接口”选项。
然后，根据IP地址分配表来配置FastEthernet接口和串行端口的IP地址。
请填写IPv4地址和子网掩码。

请对其他路由器也执行相同的操作，以彻底配置它们。

步骤4：在配置完所有设备之后，我们需要将这些路由分配给相应的路由器。

为了将静态路由分配给特定的路由器，可以这样做：

首先，点击router0，然后进入CLI界面。
然后，请输入下面给出的命令和IP信息。

CLI命令：ip route <网络ID> <子网掩码> <下一跳>

Router0的静态路由信息如下所示：

Router(config)#ip route 192.168.2.0 255.255.255.0 11.0.0.2
Router(config)#ip route 11.0.0.0 255.0.0.0 11.0.0.2
Router(config)#ip route 192.168.3.0 255.255.255.0 11.0.0.2
Router(config)#ip route 12.0.0.0 255.0.0.0 11.0.0.2

Router1的静态路由信息如下所示：

Router(config)#ip route 192.168.1.0 255.255.255.0 11.0.0.1
Router(config)#ip route 11.0.0.0 255.0.0.0 11.0.0.1
Router(config)#ip route 192.168.3.0 255.255.255.0 12.0.0.2
Router(config)#ip route 12.0.0.0 255.0.0.0 12.0.0.2

Router2的静态路由信息如下：

Router(config)#ip route 192.168.1.0 255.255.255.0 12.0.0.1
Router(config)#ip route 11.0.0.0 255.0.0.0 12.0.0.1
Router(config)#ip route 12.0.0.0 255.0.0.0 12.0.0.1
Router(config)#ip route 192.168.2.0 255.255.255.0 12.0.0.1

步骤5：通过向任何计算机的IP地址发送ping命令来验证网络是否正常。我们将使用ping命令来实现这一操作。

首先，点击PC0，然后进入命令提示符界面。
然后输入 `ping <目标节点的IP地址>`。

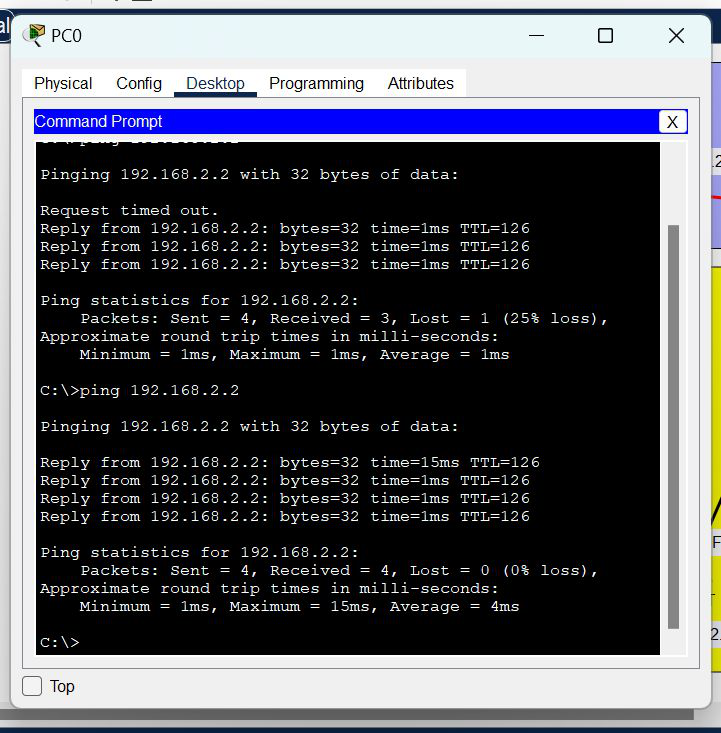

从下面的图片中可以看出，我们收到了回复，这意味着连接运行得非常正常。

示例：ping 192.168.2.2

下面是对该实验的模拟过程。我们将从 PC0 向 PC3 发送 PDU，同时从 PC2 向 PC4 发送 PDU。
