在Cisco环境中实现环形拓扑结构

环形拓扑是一种网络结构，在这种结构中，每个设备都与其他两个设备相连。这就形成了一个由相互连接的设备构成的环形结构，因此得名“环形拓扑”。数据通常沿着这个环形结构单向传输，这种拓扑结构被称为“单向环形拓扑”。在双向环形拓扑中，数据可以双向传输。

如需了解环形拓扑结构的相关信息，请参考相关资料。环形拓扑的优缺点文章/作品

在Cisco Packet Tracer中配置和设置环形拓扑结构的步骤：

步骤1：首先，打开 Cisco Packet Tracer桌面软件，然后选择下面列出的设备：

IP地址表

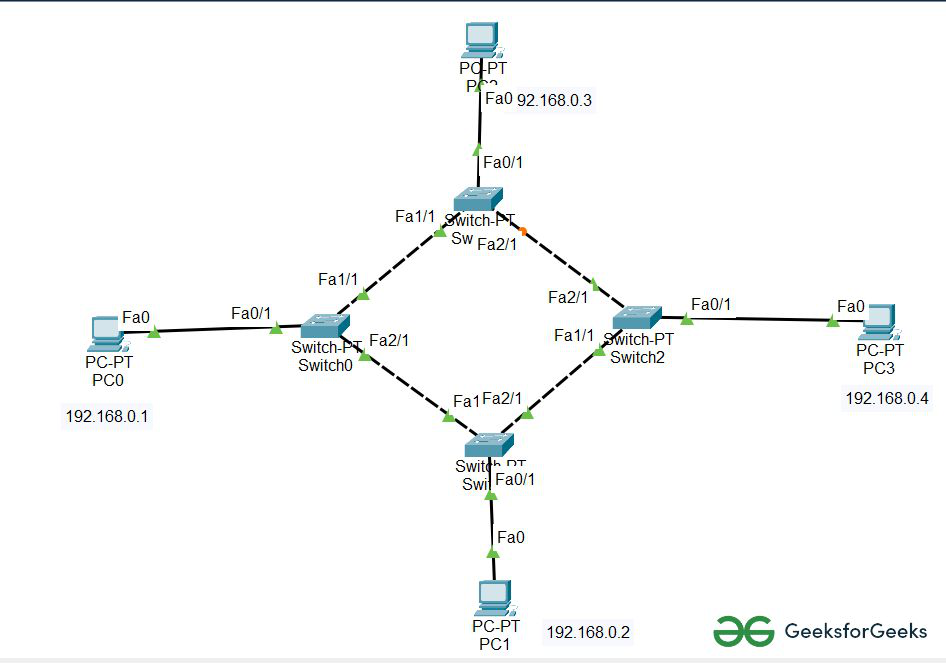

• 然后，按照下图所示的方式创建网络拓扑结构。
• 可以使用自动连接线来将各个设备相互连接在一起。

步骤2：请根据上述的IP地址表，配置PC机的IPv4地址以及子网掩码。

• 要为PC0分配一个IP地址，请点击PC0。
• 然后，进入“桌面”页面，再选择“IP配置”选项。在这里，您就可以看到与IPv4相关的配置信息了。
• 请填写IPv4地址和子网掩码。

• 可以使用“ipconfig”命令来分配IP地址，或者也可以借助其他命令来分配IP地址。
• 请进入计算机的命令终端。
• 然后，输入以下命令：ipconfig <IPv4地址><子网掩码><默认网关>（如有需要）

示例：ipconfig 192.168.0.1 255.255.255.0

• 请对其他计算机也执行相同的操作，以全面配置它们。

步骤3：请通过向PC0中任意一个主机的IP地址发送ping请求来确认连接是否正常。

• 可以使用 ping 命令来确认连接是否正常。
• 如我们所见，我们收到了来自两台计算机上目标节点的回复。
• 因此，这种联系是成立的。

• 下面是对该实验的模拟过程。我们发送了两个PDU数据包：一个从PC0发送到PC2，另一个则从PC1发送到PC3。
