在Cisco环境中配置RIP路由度量偏移列表

RIP的全称是Routing Information Protocol，它是一种距离矢量路由协议（属于动态路由协议的一种）。作为一种DVRP协议，RIP以跳数作为衡量通往目标地址的最佳路径的度量标准。该协议的传输层协议使用的是UDP协议，端口号为520。

“度量值”是指分配给某个IP路由的数值，它通常用来表示通过特定接口到达该网络所需的路径成本。这个度量值可以通过链路速度、跳转次数或时间延迟等因素来计算得出。

RIP将其度量值基于“跳数”来计算，即帧为了到达目标网络而需要穿越的网络或路由器的数量。 RIP允许使用从1到16的各种度量值。其中，最后一个合法且被认可的数值是15（即RIP中该度量的最大数值）。 它使用16作为度量值，来标记那些在路由器路由表中已不再存在的、无法访问的路由（即路径成本无限大的路由）。 这种将广告路由的度量值设置为16的过程，也被称为“路由中毒”。

偏移列表：

• 偏移列表是一种用于修改特定路由的度量值的方法。这种方法可以在路由通过动态路由协议（如EIGRP或RIP）从某个接口接收时，或者当路由作为动态路由协议的公告从某个接口发送出去时，对路由的度量值进行修正。这些偏移列表只能以手动配置的偏移值来增加路由的度量值。使用偏移列表时，需要借助访问控制列表（ACL），以便能够匹配到那些需要增加其度量值的网络。
• 当某个目标点存在多条路径，且这些路径的AD和Metric值相同时，就会使用偏移列表。在这种情况下，会进行成本均衡处理，使得流量能够均匀分配到所有路径上。因此，为了让流量只通过一条路径传输，我们可以使用ACL来匹配这条特定路径，同时提高其他作为备用路径的路径的Metric值，从而利用偏移列表来实现这一目标。

router(config)#ip access-list standard <name_of_ACL>
router(config-std-nacl)#permit <network_IP> <wildcard_mask>
router(config-std-nacl)#exit
router(config)#router rip
router(config-router)#offset-list <name_of_ACL> <in|out> <offset_value> <interface_id>

拓扑学：

配置IP地址：

在R1上：

R1(config)#int f0/0
R1(config-if)#ip add 10.1.1.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#exit

在R2上：

R2(config)#int f0/0
R2(config-if)#ip add 10.1.1.2 255.255.255.0
R2(config-if)#no shut
R2(config-if)#exit
R2(config)#int f1/0
R2(config-if)#ip add 20.1.1.1 255.255.255.0
R2(config-if)#no shut
R2(config-if)#exit

在R3上：

R3(config)#int f0/0
R3(config-if)#ip add 20.1.1.2 255.255.255.0
R3(config-if)#no shut
R3(config-if)#exit
R3(config)#int loopback 1

R3(config-if)#ip add 1.1.1.1 255.255.255.255
R3(config-if)#exit

在所有路由器上配置RIP：

在R1上:

R1(config)#router rip
R1(config-router)#network 10.1.1.0
R1(config-router)#exit

在R2上：

R2(config)#router rip
R2(config-router)#network 10.1.1.0
R2(config-router)#network 20.1.1.0
R2(config-router)#exit

在R3上：

R3(config)#router rip
R3(config-router)#network 20.1.1.0
R3(config-router)#network 1.1.1.1
R3(config-router)#exit

验证所有路由器上所有网络的传播情况：

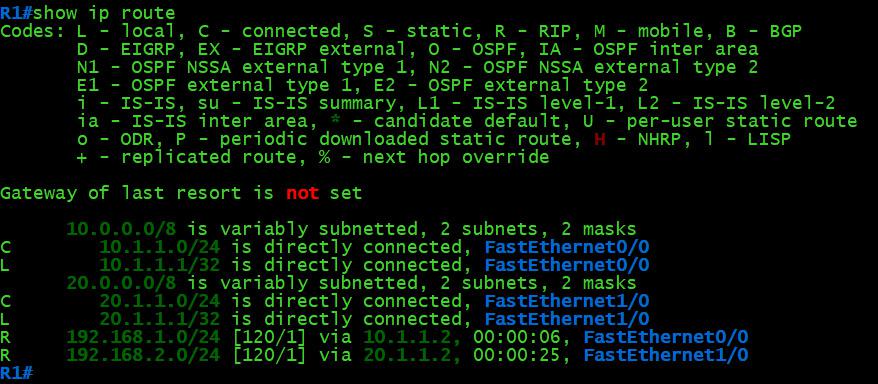

R1#show ip route

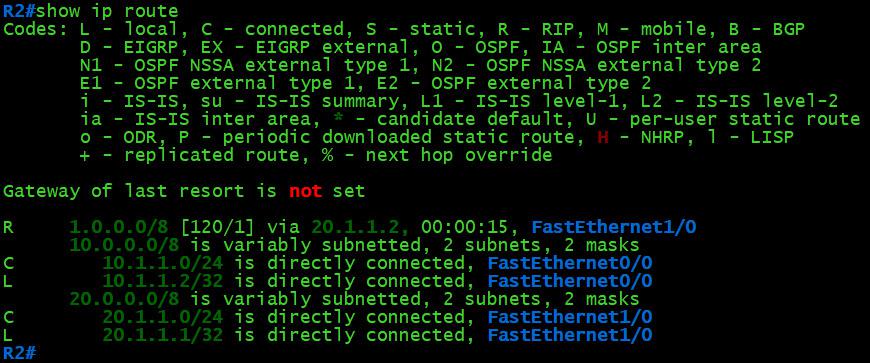

R2#show ip route

R3#show ip route

显然，所有的路由器都拥有所有网络的详细信息，以及它们各自的路由信息，这些信息都存储在路由表中。 在R1的路由表中，有一条通往R3的回环地址1.1.1.1的路由。这条路由是通过R2的接口来实现的，具体是通过10.1.1.2这条路径来实现的。 这条路径的AD值为120，这实际上是与RIP相关的数值。而该指标的数值为2，这意味着该帧需要穿过两个网络或两个路由器才能到达目标网络。在这种情况下，就是R2和R3这两个路由器。 现在，我们将对这条路线应用“offset-list”功能，以提升其性能指标。

注意：我们目前使用的是RIP版本1。因此，所通告的路由属于“纯类路由”。在路由表中，子网掩码为/8（因为该IP地址或网络属于A类IP地址）。

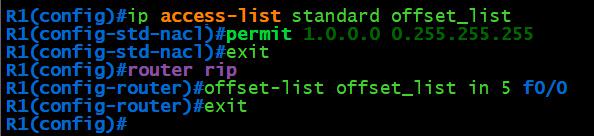

在R1上配置偏移列表：

R1(config)#ip access-list standard offset_list
R1(config-std-nacl)#permit 1.0.0.0 0.255.255.255
R1(config-std-nacl)#exit
R1(config)#router rip
R1(config-router)#offset-list offset_list in 5 f0/0
R1(config-router)#exit

验证偏移列表在度量中的效果：

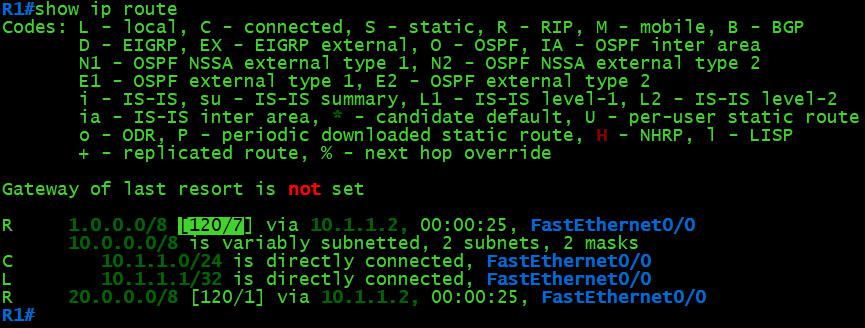

R1#show ip route

如您所见，R3的回环地址的路由度量值已经从2变为7。这是因为我们按照偏移列表中所指定的偏移值5来增加了该路由的度量值。
