在Cisco设备上配置路由信息协议

更新时间:2026年03月27日   作者:spoto   标签(Tag):

先决条件:IP地址分配

路由信息协议(RIP)是一种……距离向量协议,取决于UDP该方法利用跳数(最多为16次跳转)来计算路径成本。贝尔曼-福特算法它有两个版本:版本1(始终采用类路由方式);版本2则默认采用类路由方式,但也可以改为非类路由方式。RIP通过实现分割范围来避免路由环路的出现。毒倒采用周期性路由更新方式(每30秒一次)。RIP v1使用广播地址255.255.255.255,而RIP v2则使用多播地址224.0.0.9来发送路由更新信息。RIP在网络的网络层上实现其功能。OSI模型与……一起AD值120中的……

以下是一个示例,展示了在Cisco环境中,使用2台路由器以及2个局域网来配置RIP的过程。

设置/配置:

  • 请打开适用于桌面的Cisco Packet Tracer工具。
  • 请选择以下设备:

设备/装置

CPT模型名称

数量。

路由器

PT-Router

2

交换机

PT-Switch

2

PC

PC

4

  • 请使用以下电缆来进行相应的连接:

连接类型

CPT Cable

路由器对路由器

串行DTE

切换到路由器模式

铜质直通式连接

PC转交换机

铜质直通式连接

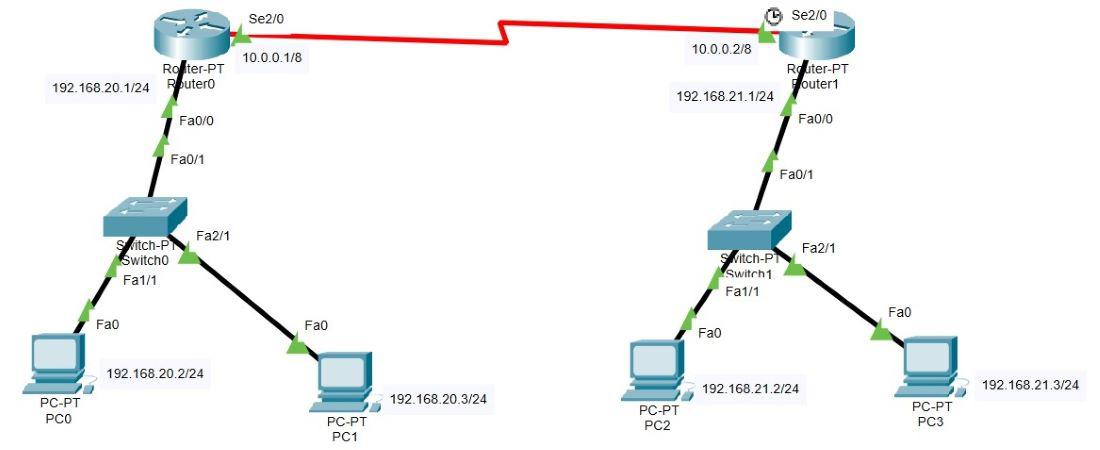

  • 请按照下图所示的方式配置以下拓扑结构:
  • PC机的IP地址分配表:

设备/装置

IPv4地址

默认网关

子网掩码

PC0

192.168.20.2

192.168.20.1

255.255.255.0

PC1

192.168.20.3

PC2

192.168.21.2

192.168.21.1

PC3

192.168.21.3

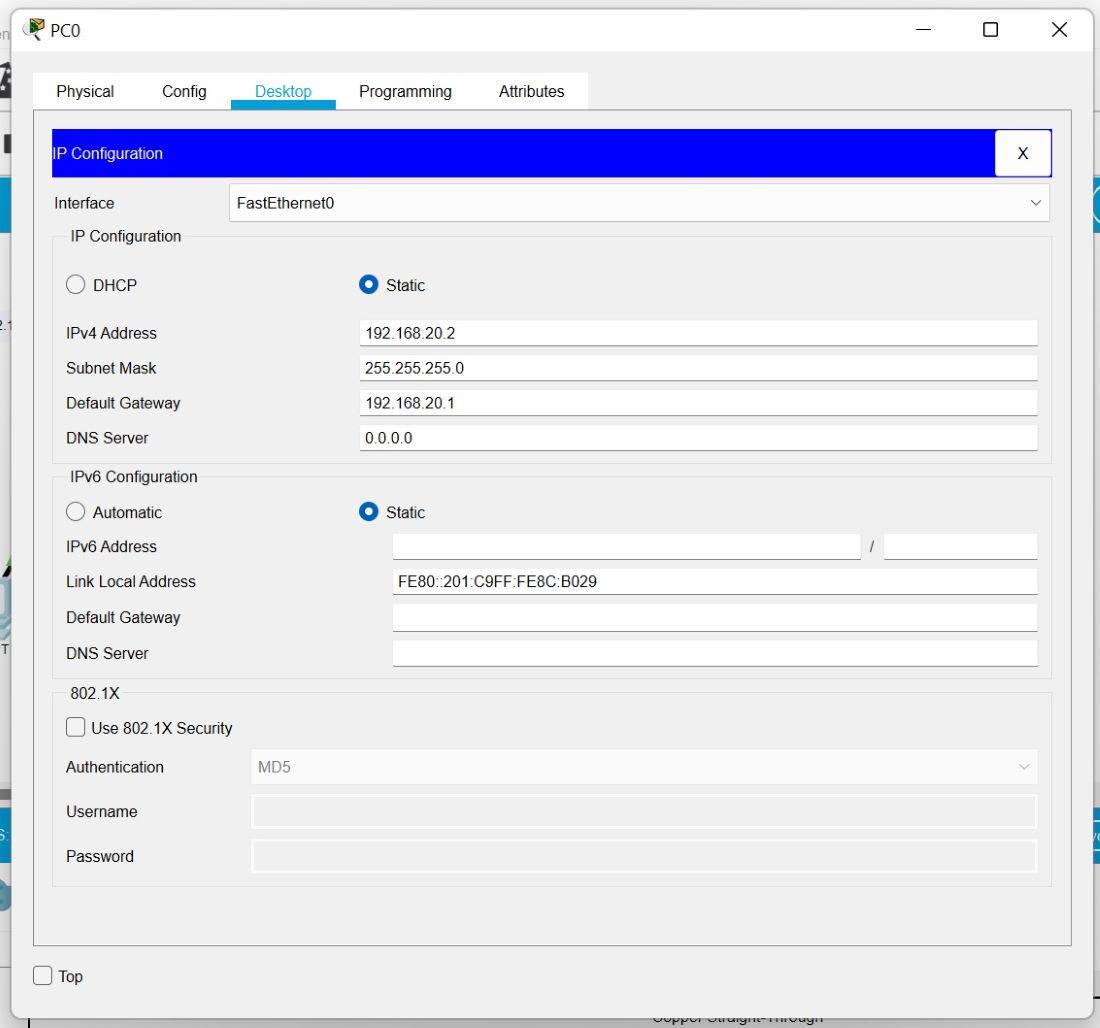

  • 要为电脑分配一个IP地址,请点击该电脑,然后进入“桌面”选项卡。
  • IP地址的分配可以通过“IP配置”功能来完成。

例如:

语法:ipconfig <IP地址> <子网掩码> <默认网关>

示例/例子:

  • 路由器各接口的IP地址分配表:

设备/装置

接口/界面

IPv4地址

子网掩码

Router0

FastEthernet0/0

192.168.20.1

255.255.255.0

Serial2/0

10.0.0.1

255.0.0.0

路由器1

FastEthernet0/0

192.168.21.1

255.255.255.0

Serial2/0

10.0.0.2

255.0.0.0

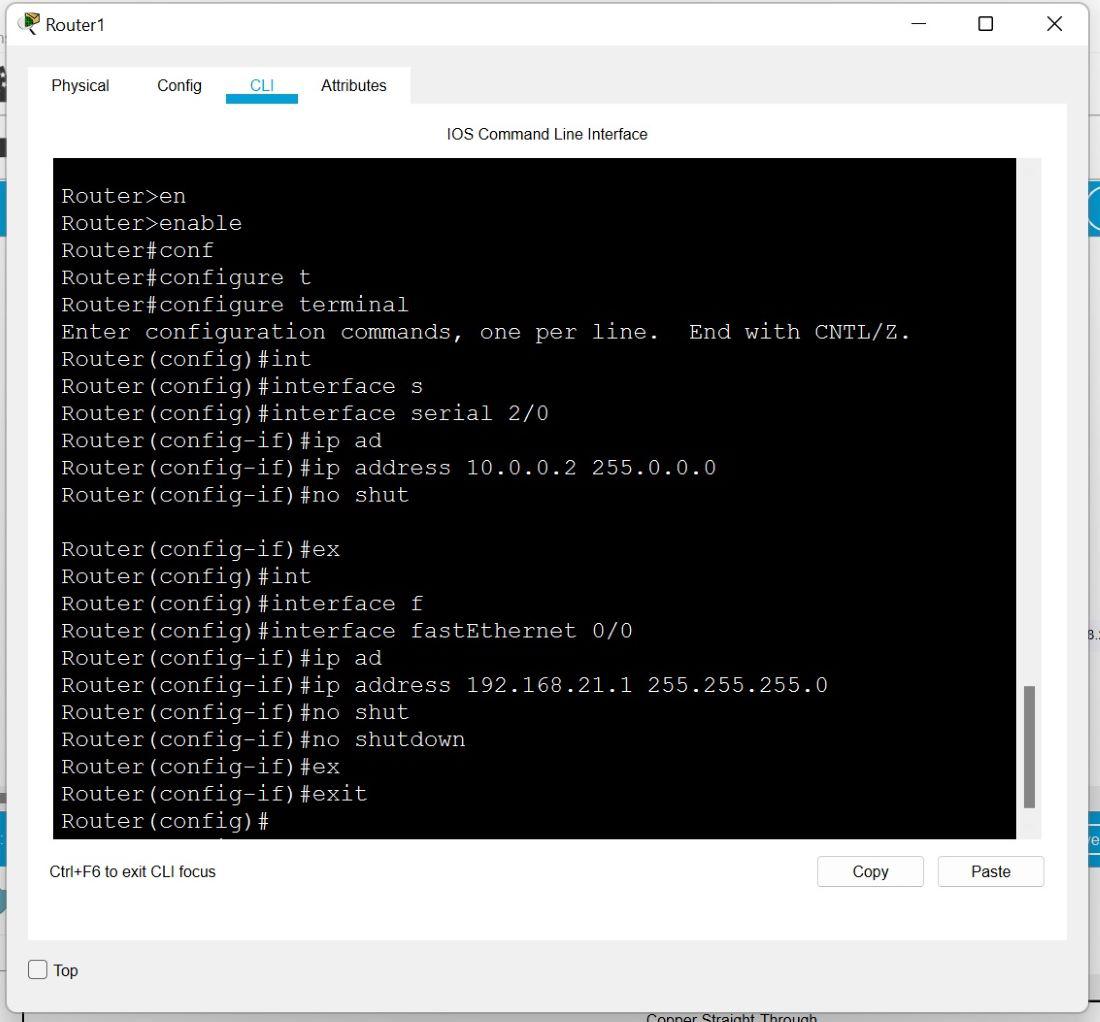

  • 要为路由器接口分配一个IP地址,请点击该路由器图标。

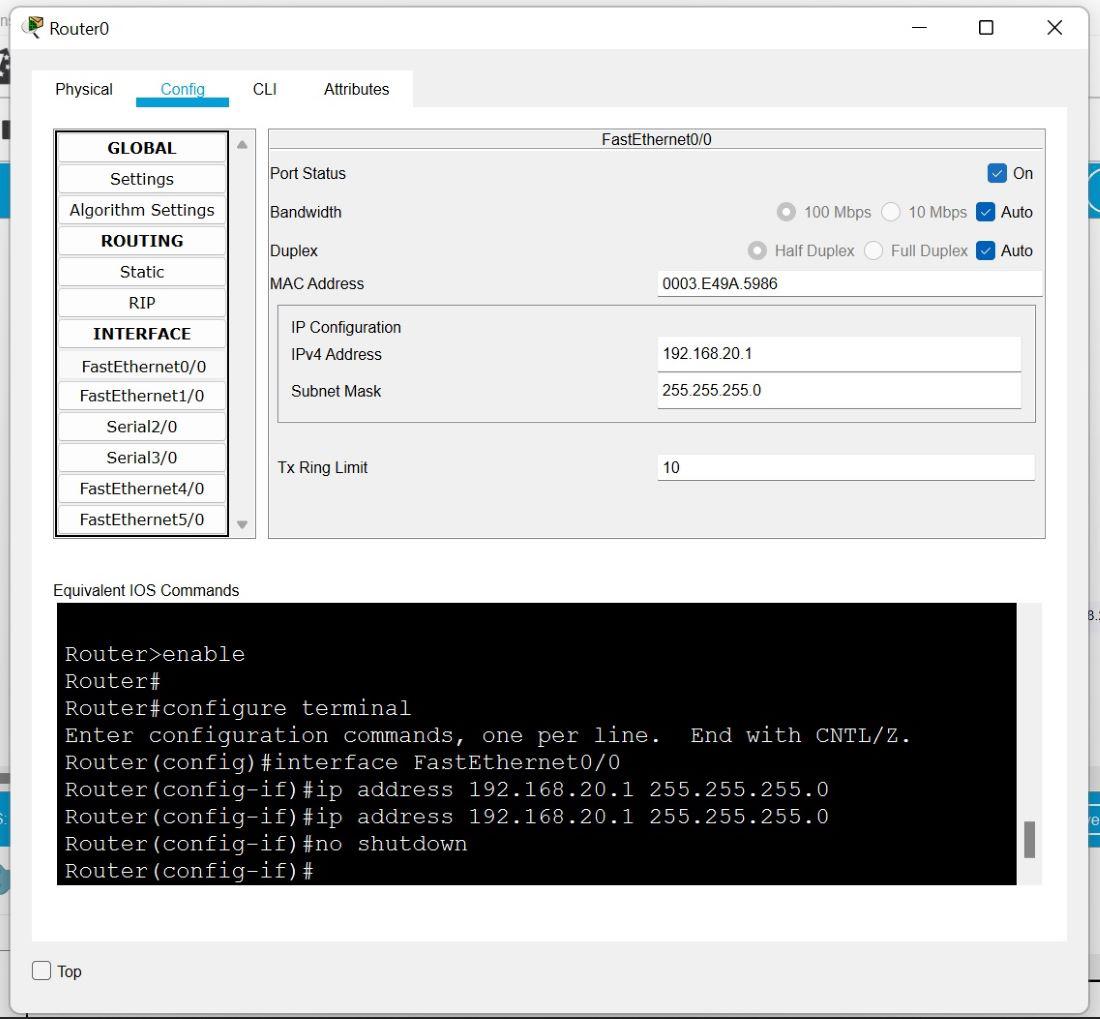

  • IP地址的分配可以在“配置”选项卡中进行操作。

示例:

实施:

在所有的IP地址都被分配之后,我们就可以开始根据路由信息协议来配置路由了。将RIP路由分配给路由器可以按照以下步骤进行:

  • 点击Router0后,进入CLI选项卡。
  • 使用以下命令,可以设置RIP的“config-router模式”:
路由器>启用
Router#配置终端
请输入相应的配置命令。
每行一个条目。以 CNTL/Z 结束。
Router(config)#router rip
Router(config-router)#
  • 然后,使用以下语法将RIP路由分配给相应的路由器:
语法:network <网络ID>
这必须对所有网络都进行这样的操作。
那些直接连接到路由器上的设备。

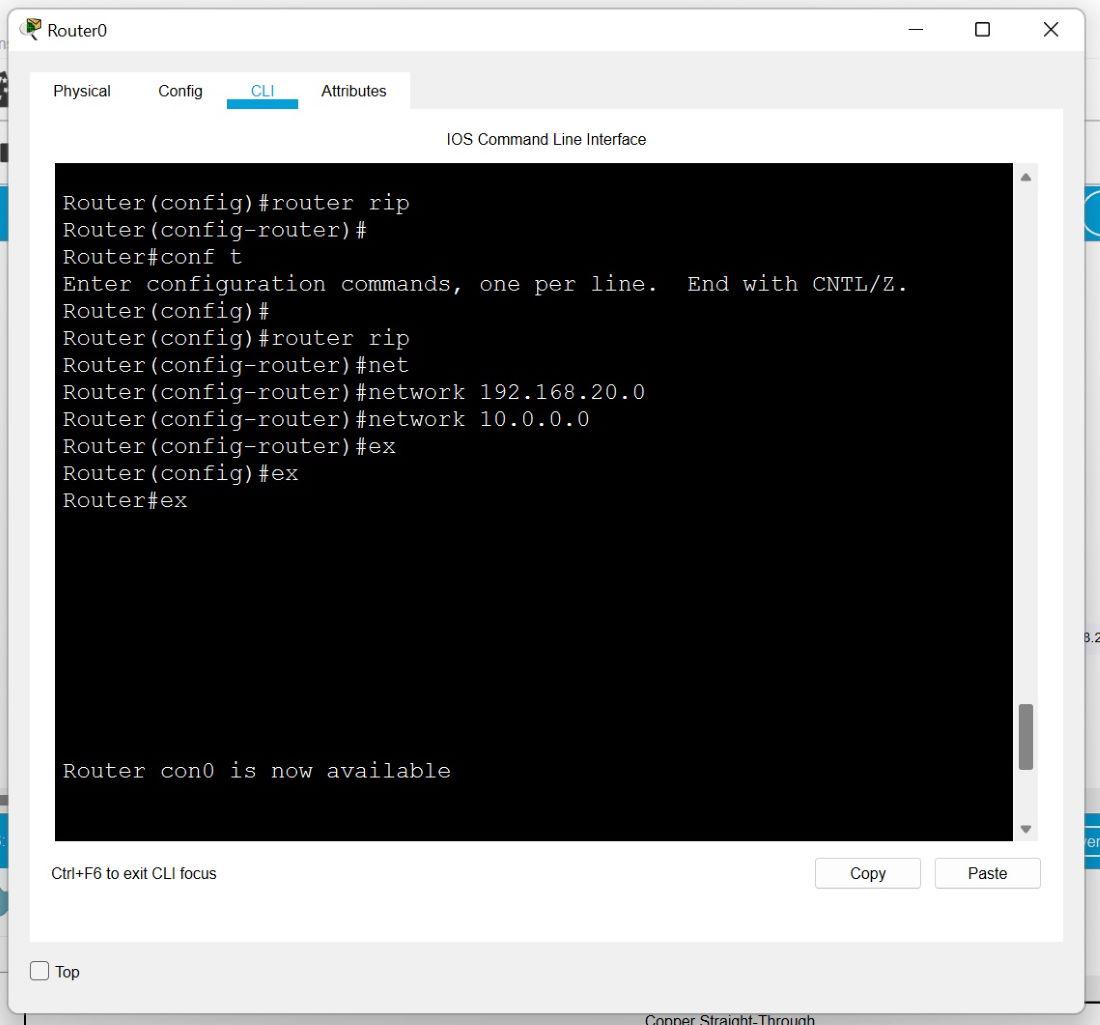

Router0的示例:

  • 对Router1也重复同样的过程,同时为其配置相应的RIP路由。

验证:

该实施的成果可以在以下地方得到验证:

  • 实时模式:可以通过从某一台电脑(比如PC0或PC2)向其他电脑的IP地址发送请求来实现。
  • 请进入PC0的“桌面”选项卡中的“命令提示符”窗口。
  • 然后按照给定的语法进行操作。
语法:ping <目标PC的IP地址>
在这种情况下,执行以下命令:ping 192.168.21.2

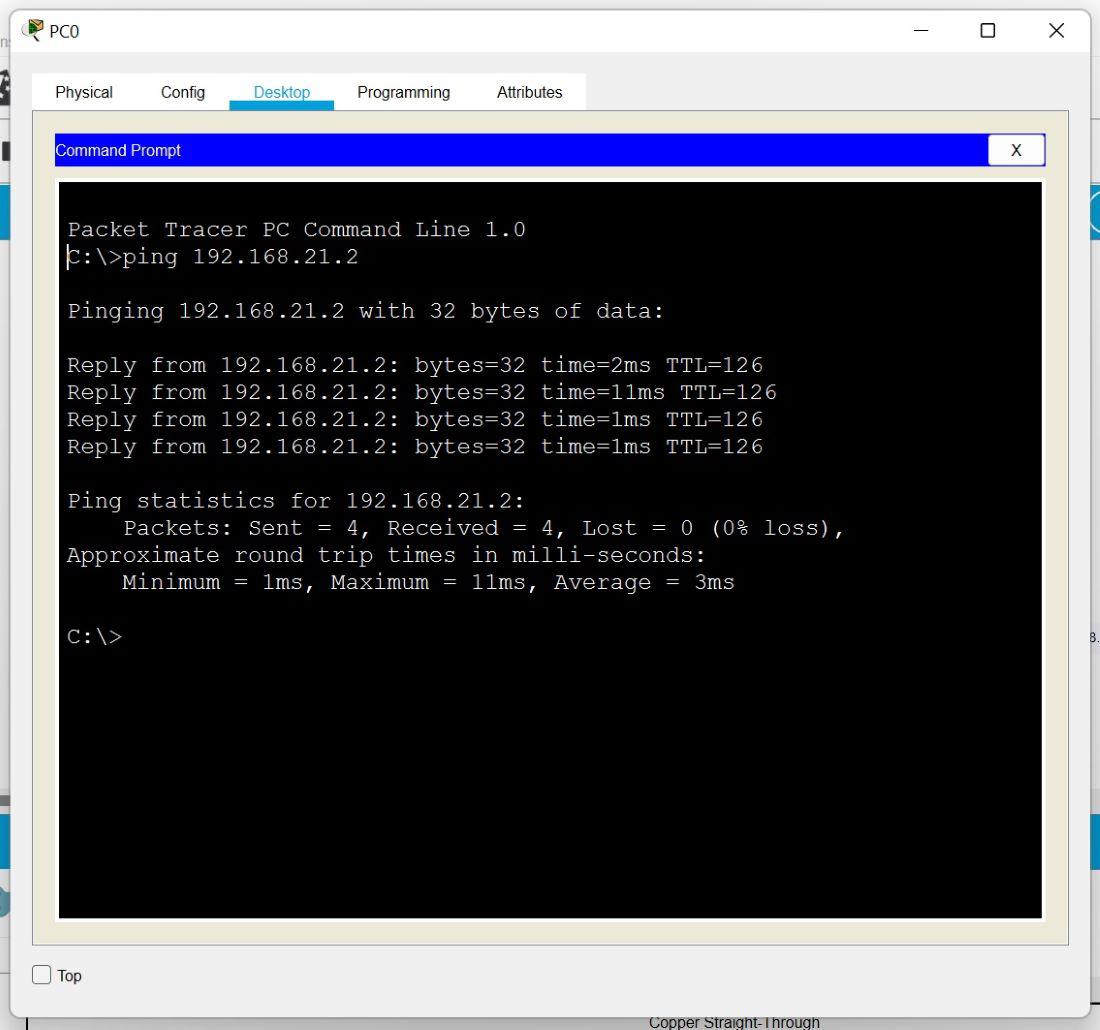

  • 您可能会收到类似于下图的回复。这表明网络连接是正常的。

仿真模式:

  • 通过运行该模拟程序来模拟ICMP数据包的交换过程。
  • 点击“事件列表”选项卡,然后选择“显示全部/无”。
  • 然后,点击“编辑过滤器”按钮。
  • 请切换到“IPv4”选项卡,然后选择“ICMP”。
  • 请选择一台电脑,进入“命令提示符”界面,输入ping命令,然后关闭该窗口。
