在Cisco环境中配置多区域OSPF

OSPF会监听各个邻居设备的状态，并收集它们的链路状态信息，从而构建出一个包含网络内所有路由器的拓扑图。这些信息会被存储在Link-State数据库中。利用这些信息，SPF算法可以计算出到达某个网络的最佳路径。

OSPF表：

• 邻居表：所有那些共享其链路状态数据的邻居节点的相关信息。
• 拓扑表（数据库表）：其中包含了所有OSPF路由器的完整信息以及通往这些路由器的最佳路径。
• 路由表：它包含了在邻居之间转发流量的最佳路径。

OSPF区域：

• OSPF区域是指一组逻辑上的路由器（更具体地说，是路由器的接口）。一个接口只能属于一个OSPF区域。
• 所有属于同一 OSPF 区域中的路由器，都会共享同一个链路状态数据库。
• 如果路由器的各个接口属于不同的区域，那么该路由器就拥有多个链路状态数据库——每个区域对应一个链路状态数据库。

核心区域：

区域0是一个特殊的区域，被称为“主干区域”。所有其他区域都必须与主干区域相连。所有的OSPF区域都需要将其路由信息发送给主干区域，而主干区域则负责向其他区域通告这些路由器信息。这样的设计能够避免路由环路的出现。

区域边界路由器：

那些与Area 0以及其他OSPF区域相连的OSPF路由器被称为ABR。它们负责将某个区域内的路由通告到另一个OSPF区域中。

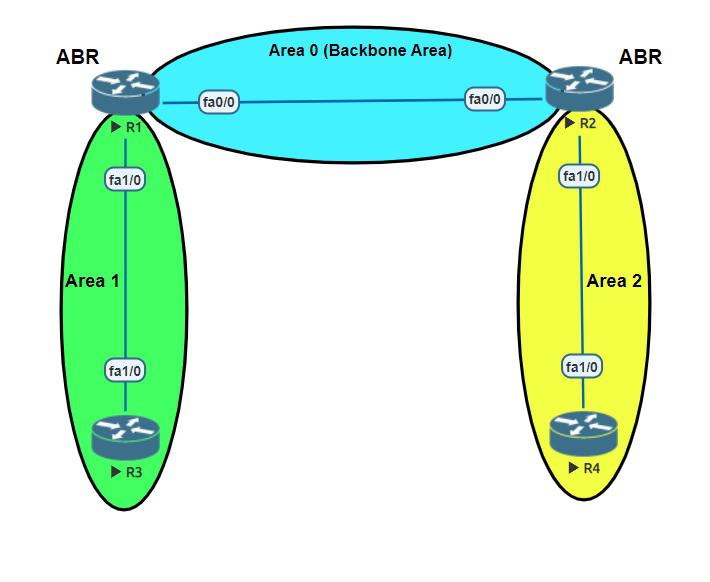

这里展示了一个OSPF拓扑结构。

• 区域0R1的fa0/0接口和R2的fa0/0接口
• 区域1：R1的fa1/0接口与R3的fa1/0接口
• 区域2：R2的fa1/0接口和R4的fa1/0接口。

由于R1和R2都连接到区域0以及另一个区域，因此它们都成为了区域边界路由器。

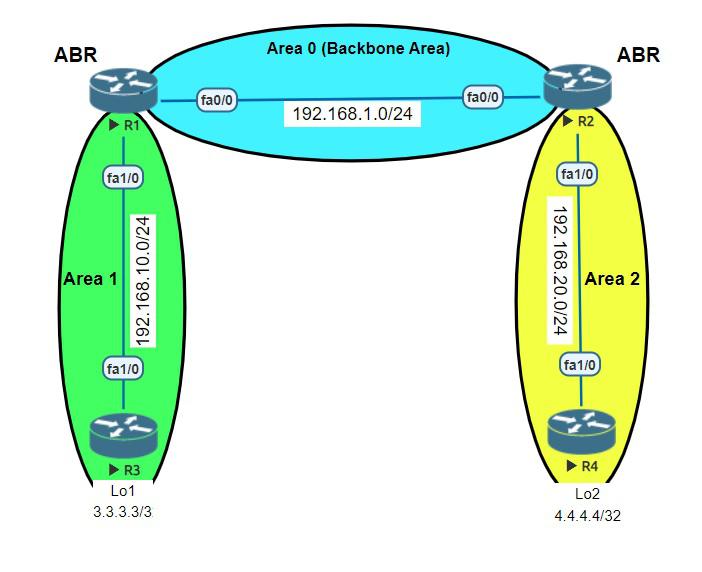

配置多区域OSPF：

R1 configuration:
R1(config)#router ospf 1
R1(config-router)#network 192.168.1.0 0.0.0.255 area 0
R1(config-router)#network 192.168.10.0 0.0.0.255 area 1

R2 configuration:
R2(config)#router ospf 1
R2(config-router)#network 192.168.1.0 0.0.0.255 area 0
R2(config-router)#network 192.168.20.0 0.0.0.255 area 2

R3 configuration:
R3(config)#router ospf 1
R3(config-router)#network 192.168.10.0 0.0.0.255 area 1
R3(config-router)#network 3.3.3.3 0.0.0.0 area 1

R4 configuration:
R4(config)#router ospf 1
R4(config-router)#network 192.168.20.0 0.0.0.255 area 2
R4(config-router)#network 4.4.4.4 0.0.0.0 area 2

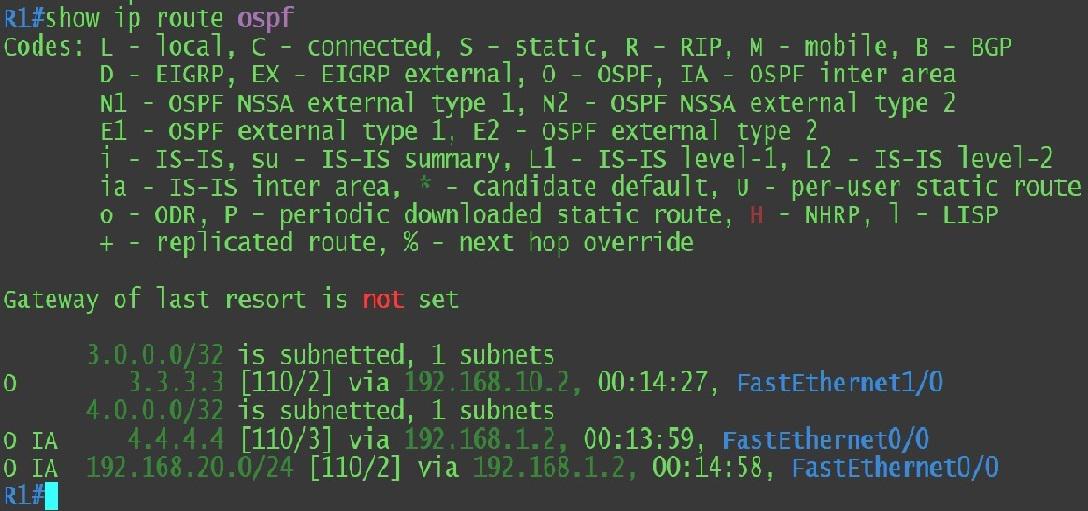

通过OSPF通告信息来验证所学习的路由：

R1#show ip route ospf

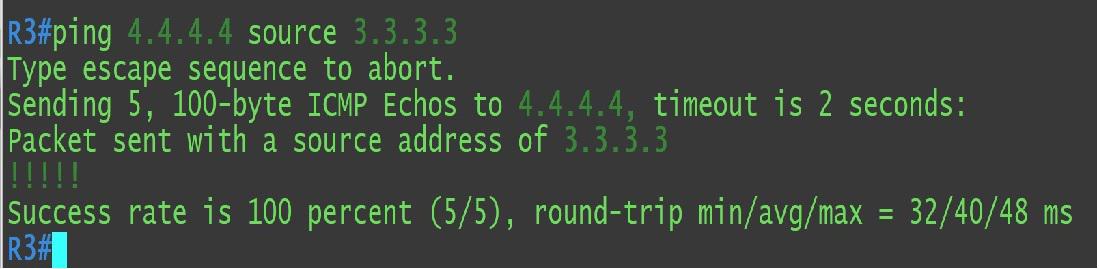

验证可达性：

R3# ping 4.4.4.4 源地址：3.3.3.3
