网络中的2层与3层架构

采用“菊花链”方式来分配优先级，意味着将所有需要中断处理的设备依次连接起来。 优先级最高的设备会排在首位，其次是优先级较低的设备，而优先级最低的设备则排在最后。 这是三个设备与CPU之间的连接技术。 中断请求线路会被所有设备共同处理，从而形成一条有线的逻辑连接。 当设备的中断信号为低电平时，中断线路也会变为低电平，从而激活CPU的中断输入功能。 如果没有任何中断事件发生，那么中断线的值就会保持为高电平状态，此时CPU就不会检测到任何中断。 这类似于逻辑上的“非或”运算。

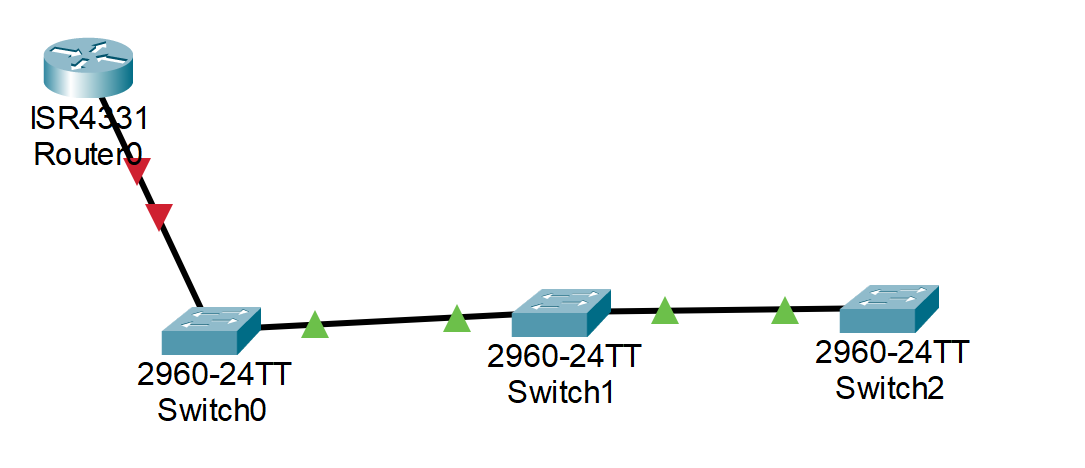

交换机の Daisy-Chaining：

不建议使用交换机进行菊花链连接。因为这样会导致一个故障点，而这种情况是绝对要避免的。

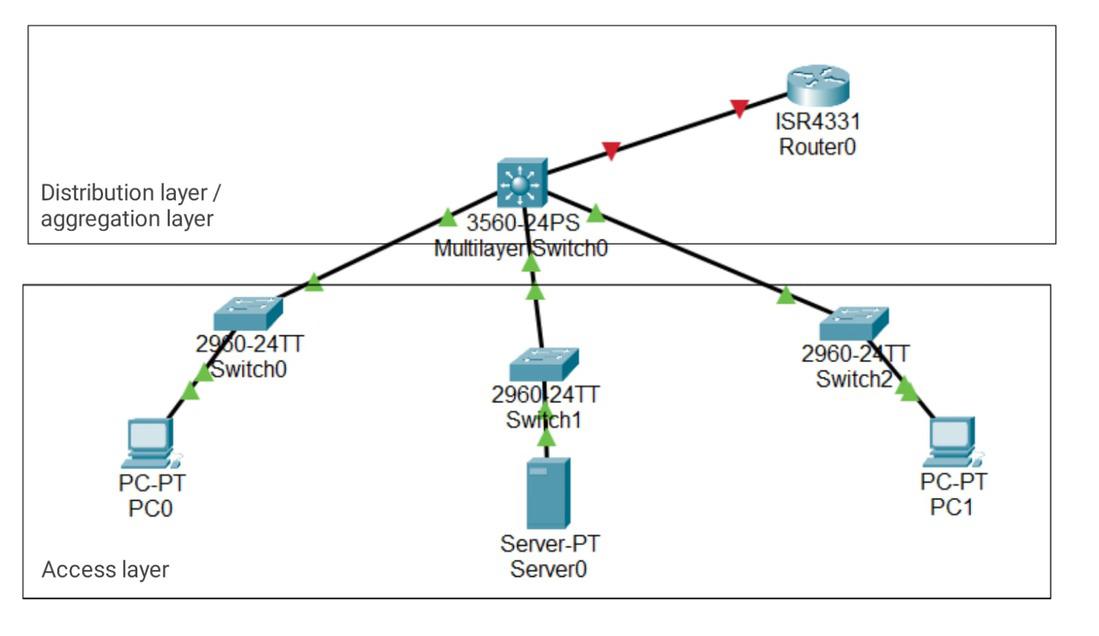

双层架构：

两层架构是一种网络架构概念。它包含两层结构。

• 接入层：它由所有连接到交换机的局域网组成。
• 分发层：这一层包含多个交换机，每个局域网交换机都连接到了这些交换机上。

这种双层架构并不理想，因为当多层交换机中的一个出现故障时，整个系统就会受到影响。不过，这种架构仍然比上述那些设计方案要好一些。多层或第三层交换机则进一步与路由器相连。

• 当第3层交换机出现故障时，就会发生单点故障现象。
• 它包含两层结构。

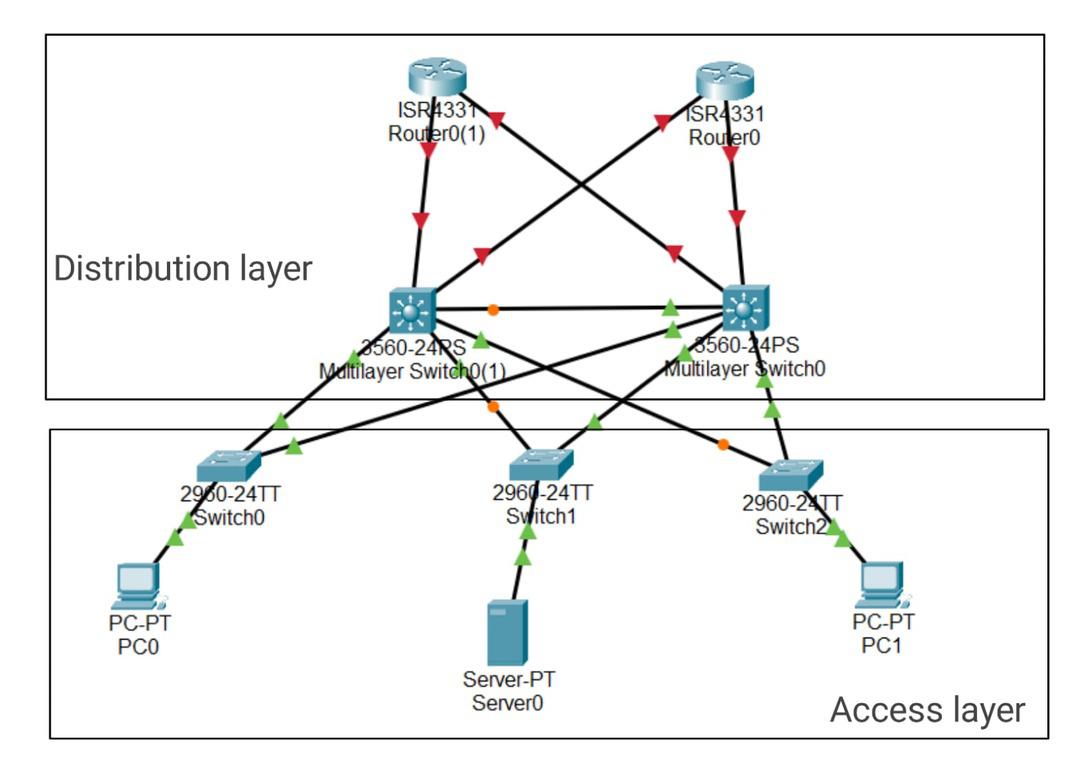

理想的双层架构：

为了减少两层架构中的单点故障问题，人们提出了一种新的概念，即“理想的两层架构”。这种架构也被称为“双层折叠核心模型”。在这种架构中，分布式层使用了两个多层交换机，从而有效降低单点故障的风险。许多无法承受三层架构的小型企业仍然采用这种设计。

• 理想的状态。
• 它包含了一个分发层和一个接入层。
• 不过，它的单点故障数量要少一些。
• 比一般的双层架构更为可靠。

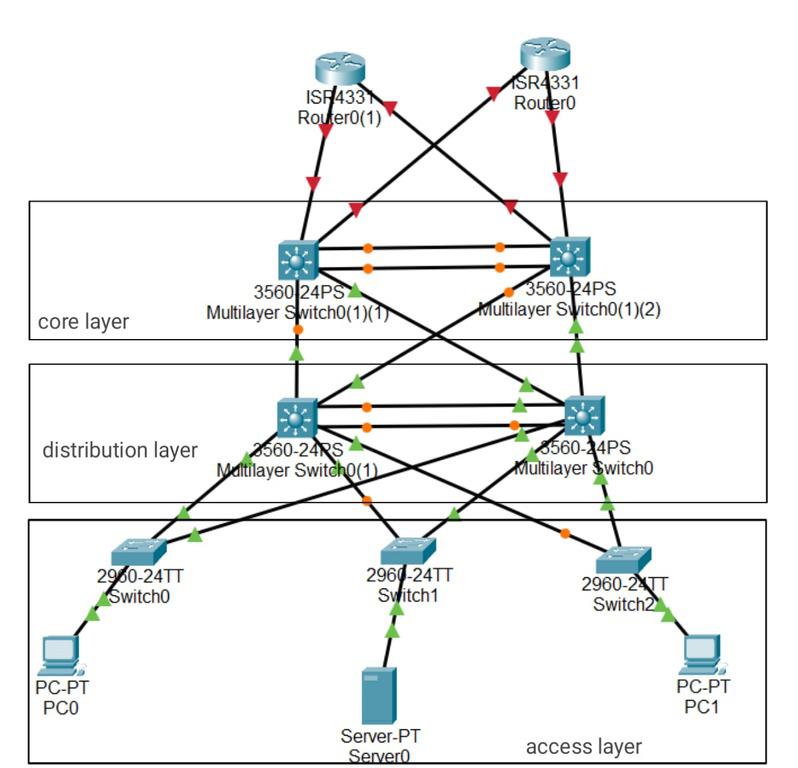

三层架构：

为了提供更高的可靠性，引入了三层架构的概念。大型企业通常会采用这种架构。这种架构比两层架构要复杂得多，因为它包含三层结构。

• 接入层：它由所有连接到交换机的局域网组成。
• 分发层：这一层包含两个多层交换机，每个局域网交换机都连接着这些多层交换机。而这些多层交换机之间也是相互连接的。
• 核心层：为了以更快的速度处理流量，这里还增加了两个三层交换机。这些交换机通常被称为该架构的“主干”。

这种架构非常复杂且成本高昂，因此只有那些有能力承担如此高成本的大型企业才会使用它。

• 理想的设计。
• 它包含核心层、分发层以及接入层。
• 减少了单一故障点。
• 成本非常高。
