Cisco中的DHCP服务器配置

DHCP是一种网络管理协议，用于在网络中动态分配IP地址以及其他网络配置信息，比如默认网关、子网掩码、DNS服务器地址等。它是一种应用层协议。

在本文中，我们将了解如何使用Cisco Packet Tracer来配置DHCP服务器。

在Cisco Packet Tracer中配置和验证DHCP服务器的步骤：

步骤1：首先，打开 Cisco Packet Tracer 桌面软件，然后选择下面列出的设备：

• 现在，请按照下图所示的方式创建网络拓扑结构。
• 可以使用自动连接线来将各个设备相互连接在一起。

步骤2：请根据上述数据，配置包含IPv4地址和子网掩码的服务器。

• 要在服务器上分配IP地址，请点击“Server-PT”按钮。
• 然后，请进入“桌面”和“IP配置”选项。在那里，您会找到与IPv4相关的配置选项。
• 请添加IPv4地址、子网掩码以及默认网关。

2. 使用 ipconfig 命令来分配 IP 地址。

• 我们还可以借助命令来分配IP地址。

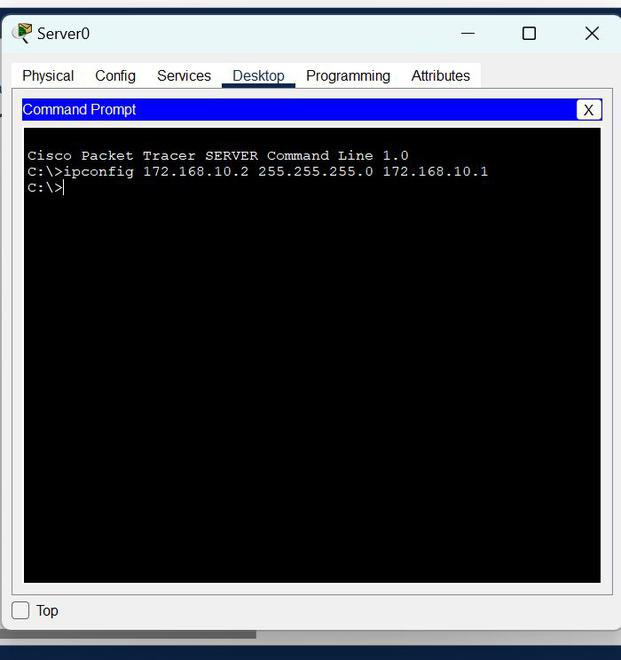

• 请进入服务器的命令提示符界面。
• 然后，输入以下命令：ipconfig <IPv4地址><子网掩码><默认网关>（如果需要的话）

示例：ipconfig 172.168.10.2 255.255.255.0 172.168.10.1

步骤3：正在配置DHCP服务器。

要配置DHCP服务器，首先……

• 点击“服务器”，然后进入“服务”页面。
• 点击“DHCP”，然后启用相关服务。接着，根据下面提供的数据来配置DHCP服务器。
  • 请删除“起始IP地址”和“子网掩码”的默认值，然后保存这些信息。
  • 创建两个新的存储池。

请分别将POOL1和POOL2中的数据填充到下面的图片所示的位置。

步骤4：配置具有IPv4地址和子网掩码的路由器。

路由器所使用的IP地址表：

• 要在 router0 上分配一个 IP 地址，请点击 router0。
• 然后，进入“配置”界面，再选择“接口”选项。确保已启用了这些端口。
• 然后，根据IP地址分配表来配置FastEthernet接口中的IP地址。
• 请填写IPv4地址和子网掩码。

步骤5：配置这些计算机，并更改其IP地址设置。

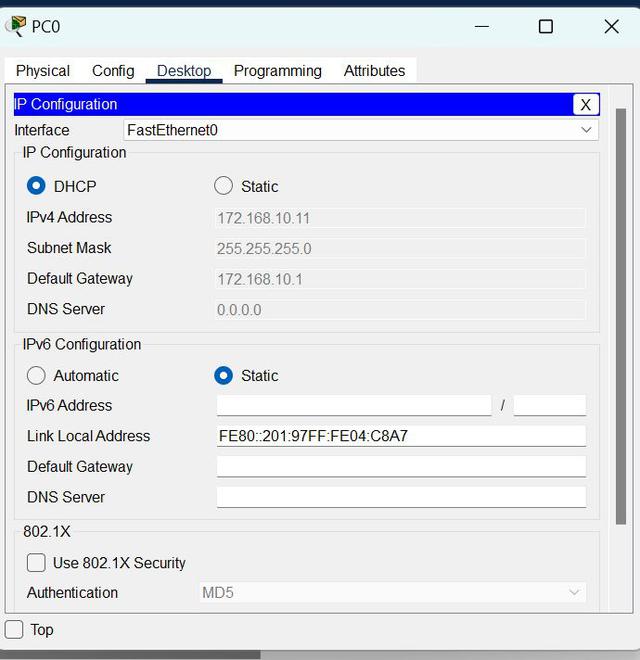

• 要为PC0分配一个IP地址，请点击PC0。
• 然后，进入“桌面”和“IP配置”选项。在那里，你会找到与IPv4相关的配置选项。
• 将其状态从静态模式切换到DHCP模式。
• 它会自动获取数据，并自行进行配置。

• 请对其他电脑也执行相同的操作，以彻底配置它们。

输出结果：

您还可以参考这些文章。DHCP服务器以及动态主机配置协议的工作原理如需了解更多详情，请继续阅读。
