HDLC帧的类型

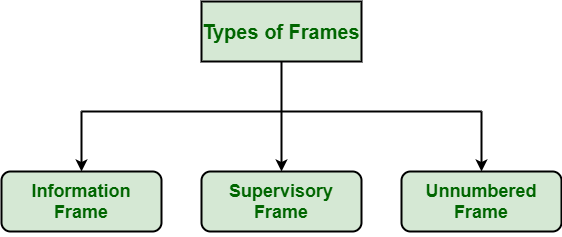

高级数据链路控制（HDLC）通常能够灵活地支持各种数据传输模式和配置中可能存在的所有选项。为了实现这种灵活性，HDLC主要使用并区分了三种不同类型的帧结构。帧的类型主要由帧中的控制字段来决定。每种类型的帧实际上都相当于一种载体，用于承载各种类型的信息。下面列出了HDLC中使用的这三种不同类型的帧结构。

 领域/范围

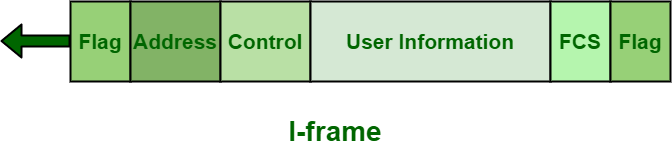

I帧：“I-frame”指的是信息帧。这种帧通常用于在网络层传输用户数据。实际上，这些帧携带着上层的数据或信息，以及一些控制信息。此外，这些帧还包含发送序列号以及确认号等信息。在异步平衡模式下，这种帧还可以用来携带确认信息。该帧的控制字段的第一个位为0。

2. S-框架：S-frame指的是监督帧。这些帧对于错误控制和流量控制来说是非常重要且不可或缺的。此外，它们还负责传递控制信息。S-frame中只包含一个确认号。该控制帧的前两个比特为10。S-frame没有任何信息字段。该帧包含了发送和接收的序列号。

示例 –

• 接收就绪状态（Ready Status）
• 收到“未准备好”的通知（RNR）
• 基于帧N(R)的拒绝结果 (REJ)
• 选择性拒绝在N(R)（SREJ）等情况下发生。

3. U型框架：“U-frame”指的是“无编号的帧”。 这些框架在诸如链接建立、断开连接等各种功能中也是不可或缺的。 这些框架主要用于实现控制功能，它们之间并没有严格的顺序关系。 首先，这个控制字段中的两位数值为11。 某些U型结构中，会包含一个与类型相关的信息字段。 这些框架还被用于各种其他用途，同时也有助于链接的管理。 管理链接本身时，需要使用U-frame工具。 这个框架并不包含任何类型的确认信息。 反过来，它又包含在序列号中。 这些框架通常用于系统管理方面。

示例 –

• 设置正常响应模式（SNRM）
• 设置为异步响应模式（SARM）
• 设置为异步平衡模式（SABM）
• 无编号的轮询（UP）
• 未编号的确认信息/记录等。
