IP-in-IP封装

在本文中，我们将首先介绍IP-in-IP封装的相关内容，然后详细探讨其工作原理及封装过程。最后，我们将从逻辑层和物理层的角度来总结IP-in-IP封装的过程。让我们逐一进行讨论吧。

封装：
用简单的术语来说，封装其实就是将一个新的数据包添加到现有的数据包中的过程。 目标地址字段。 在网络通信中，数据包是信息的最小单位。基本的数据包中包含着头部信息，而头部信息在通信过程中非常重要。基本的数据包同时包含了发送方和接收方的头部信息。 在发送系统中，当协议将数据添加到数据包的头部时，这个过程就被称为数据封装。 因此，我们可以将封装定义为对数据进行包装的过程，或者说，是将每一层的头部信息添加到实际数据中的过程。 因此，当数据到达传输层时，它不再被称为“数据”，而被称为网络术语中的“段”。 此外，当数据段到达网络层时，它不再被称为“数据段”，而是被称之为“数据包”。

网络协议中的封装技术：
例如，假设我们使用的是IPv6协议。当这个数据包到达那些只支持IPv4协议的路由器时，那么这些信息就无法被传输了。这时，IP封装技术就派上用场了。通过这种封装方式，我们可以在原有的数据包中插入一个新的数据包，从而让信息能够高效地传输出去。

封装过程：
首先，我们处理正在接收的IPv6数据包。由于路由器不支持IPv6，因此我们将该数据包封装在一个新的数据包中，这个新数据包被称为IPv4数据包。在这个过程中，我们不会修改IPv6地址，而是保持其原样不变。由于路由器仅支持IPv4，因此我们需要在IPv4数据包的头部添加一个新的20字节的头部信息。在这个头部中，我们会包含源地址和目的地址，这两个地址都是32位的。这就是所谓的“IP-in-IP封装”过程。

IP-in-IP封装过程的逻辑与物理层面分析：
请分别考虑IP-in-IP封装过程的逻辑视图和物理视图。现在，我将对IP-in-IP封装过程的逻辑视图和物理视图进行详细的说明。

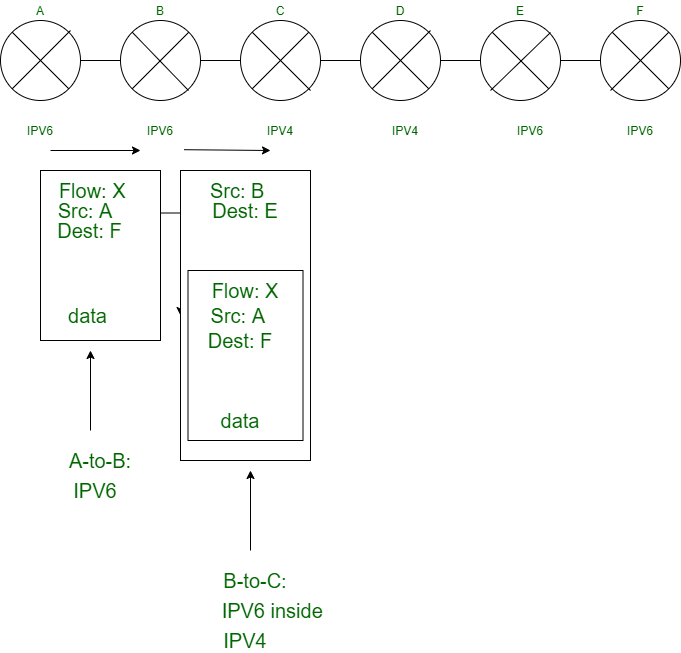

• 在这里，A、B、C、D、E、F都是网络中的路由器。在这个例子中，源地址是A，而目标地址是F。因此，数据包是在路由器A上产生的，而该数据包的目标目的地是路由器F。
• 首先，数据包从源点A顺利地传输到源点B。由于路由器C仅支持IPv4协议，因此接收到的IP头部信息不会被修改或处理。不过，新的数据包会被添加到原来的数据包中，此时源节点变为B，而目标节点则变为E。这意味着，因为路由器C只支持IPv4协议，所以B需要使用IPv4地址来发送数据。因此，为了将数据从B传输到C，我们必须使用IPv4协议。
• 从这张图中还可以得出另一个结论：从A到B的链接使用的是IPv6协议，而从B到C的链接则使用的是IPv4协议。
• 这意味着，路由器B同时支持IPv4和IPv6协议。同一个封装后的数据包会被继续传输到路由器D。因此，一旦数据包到达目的地D，这条链路就会被删除，因为从D到E的链路已经支持IPv6协议了。这样一来，当相邻的路由器不支持相同的IP版本时，IP-in-IP封装机制仍然可以发挥作用。
