在Cisco设备上配置EIGRP计时器

EIGRP是一种高级距离矢量路由协议，同时也是一种混合式路由协议。 这是一种由Cisco公司开发的专有协议。 它不会使用广播数据包来向其他邻居发送信息，而是会使用多播或单播方式来进行通信。 我们支持多种网络层协议。 EIGRP直接运行在IP头部的最顶端。 EIGRP使用了多种度量指标，包括带宽、延迟、负载和可靠性等。这些指标将在后面进行详细的介绍。 这些数值将被纳入一个公式中，而每个链接都会被分配一个相应的指标。

EIGRP数据包：

在路由过程中，存在多种类型的EIGRP数据包。具体分类如下：

1. 你好
2. 更新信息/数据
3. 查询/询问
4. 回复
5. 确认/认可

如需更多信息，您可以参考这篇文章：《计算机网络中的EIGRP数据包类型》。

EIGRP中的计时器：

EIGRP的计时器设置如下：

1. 你好，Interval。
2. 保持时间

如需了解更多关于EIGRP计时器的信息，您可以参考这篇文章：《EIGRP基础知识》。

命令：

命令/指令

描述/说明

配置 EIGRP 计时器：

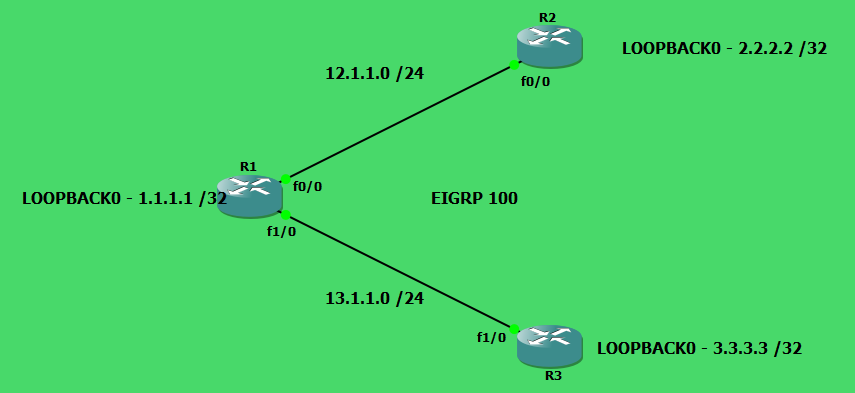

步骤1：请在GNS3中创建3种路由器拓扑结构，如下所示：

步骤2：在路由器的物理接口上配置IPv4地址：

在R1上：

interface FastEthernet0/0
 ip address 12.1.1.1 255.255.255.0
 no shutdown
interface FastEthernet1/0
 ip address 13.1.1.1 255.255.255.0
 no shutdown

在R2上：

interface FastEthernet0/0
 ip address 12.1.1.2 255.255.255.0
 no shutdown

在R3上：

interface FastEthernet1/0
 ip address 13.1.1.2 255.255.255.0
 no shutdown

步骤3：请在所有路由器上配置具有IPv4地址的回环接口。

在R1上：

interface Loopback0
 ip address 1.1.1.1 255.255.255.255

在R2上：

interface Loopback0
 ip address 2.2.2.2 255.255.255.255

在R3上：

interface Loopback0
 ip address 3.3.3.3 255.255.255.255

步骤4：使用相应的命令，在两台路由器上配置EIGRP进程。路由器 EIGRP <1-65535> 自治系统编号 :

在R1上：

router eigrp 100
 network 1.1.1.1 0.0.0.0
 network 12.1.1.0 0.0.0.255
 network 13.1.1.0 0.0.0.255

在R2上：

router eigrp 100
 network 2.2.2.2 0.0.0.0
 network 12.1.1.0 0.0.0.255

在R3上：

router eigrp 100
 network 3.3.3.3 0.0.0.0
 network 13.1.1.0 0.0.0.255

步骤5：请在所有路由器上设置10秒的等待时间。

R1(config)#int range f0/0, f1/0
R1(config-if-range)#ip hold-time eigrp 100 10

R2(config)#int f0/0
R2(config-if-range)#ip hold-time eigrp 100 10

R3(config)#int f1/0
R3(config-if-range)#ip hold-time eigrp 100 10

步骤6：在R1上，将“hello-interval”计时器的间隔设置为3秒。

R1(config)#int range f0/0, f1/0
R1(config-if-range)#ip hello-interval eigrp 100 3

步骤7：检查路由器上的IPv4路由表，可以看到EIGRP路由项。

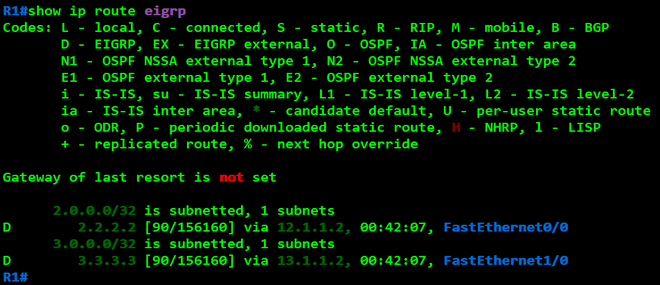

R1#show ip route eigrp

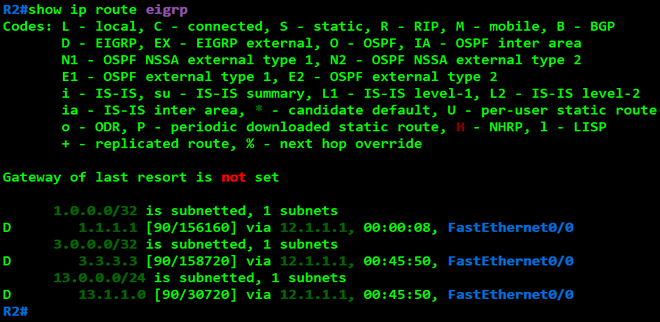

R2#show ip route eigrp

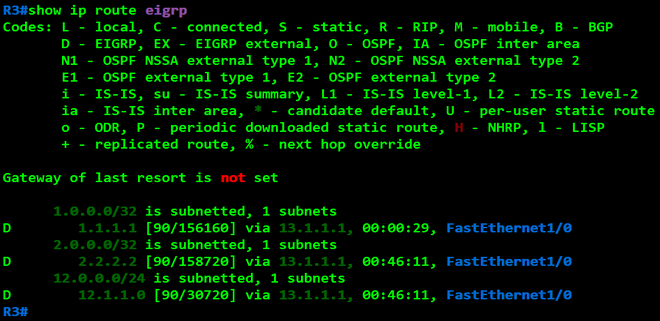

R3#show ip route eigrp

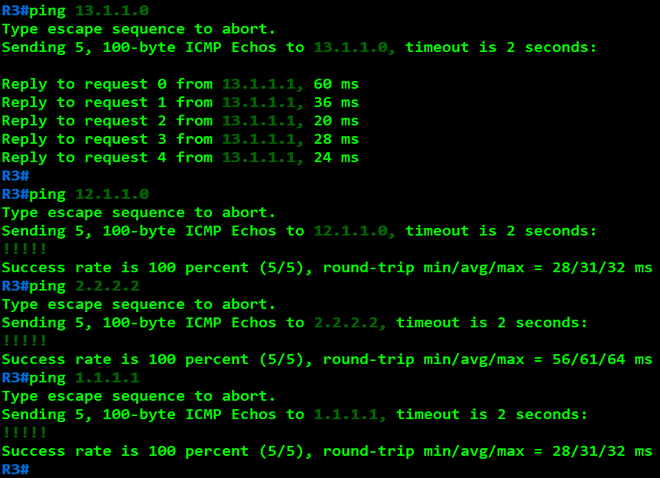

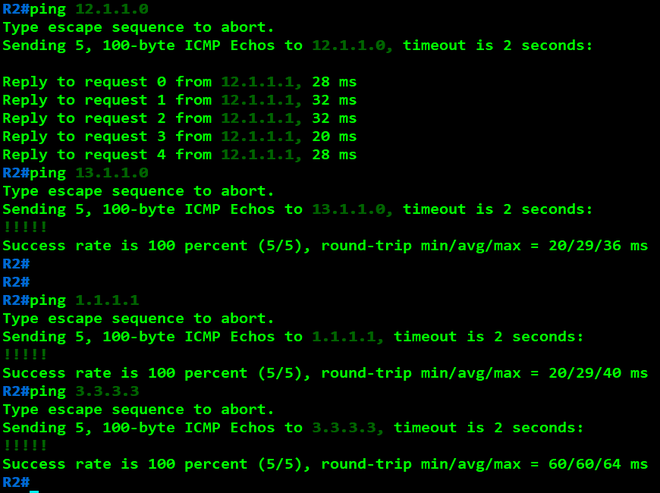

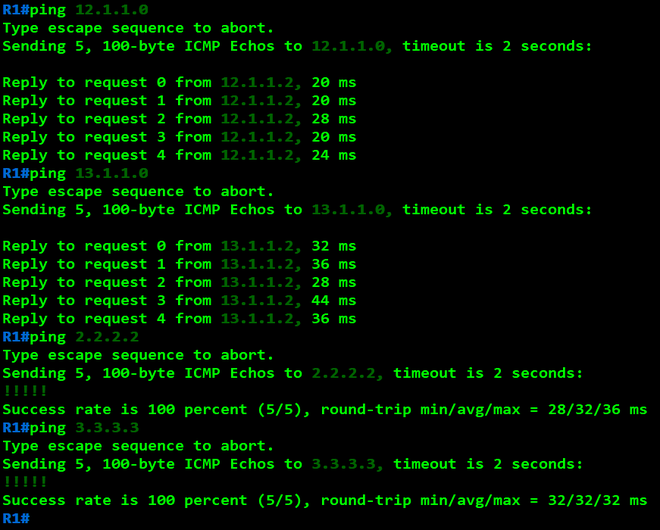

检查连通性：
